Einbau
2 Montage und Installation
Instrumententafelmontage
2.1
Das Gerät kann mit dem mitgelieferten Befestigungsbügel in einer Instrumententafel mit einer
maximalen Stärke von 3 mm montiert werden. Lokalisieren Sie zum Ausrichten des
Befestigungsbügels die entsprechenden Bohrungen über den vier Schrauben auf der
Rückseite des Hydro-View und senken Sie den Befestigungsbügel ab. Ziehen Sie die acht
Schrauben gleichmäßig gegen die Instrumententafel fest.
So installieren Sie den Hydro-View
•
Schneiden Sie eine Öffnung mit der richtigen Größe in die Instrumententafel.
Eine Schablone finden Sie in Abbildung 4.
•
Entfernen Sie den Befestigungsbügel von der Geräterückseite, indem Sie das Gerät
nach oben schieben und dann aushaken.
•
Setzen Sie den Hydro-View durch das vorbereitete Loch ein.
•
Bringen Sie den Befestigungsbügel wieder am Gerät an, und ziehen Sie die
Schrauben gleichmäßig fest, um das Bedienfeld zur Instrumententafel zu ziehen.

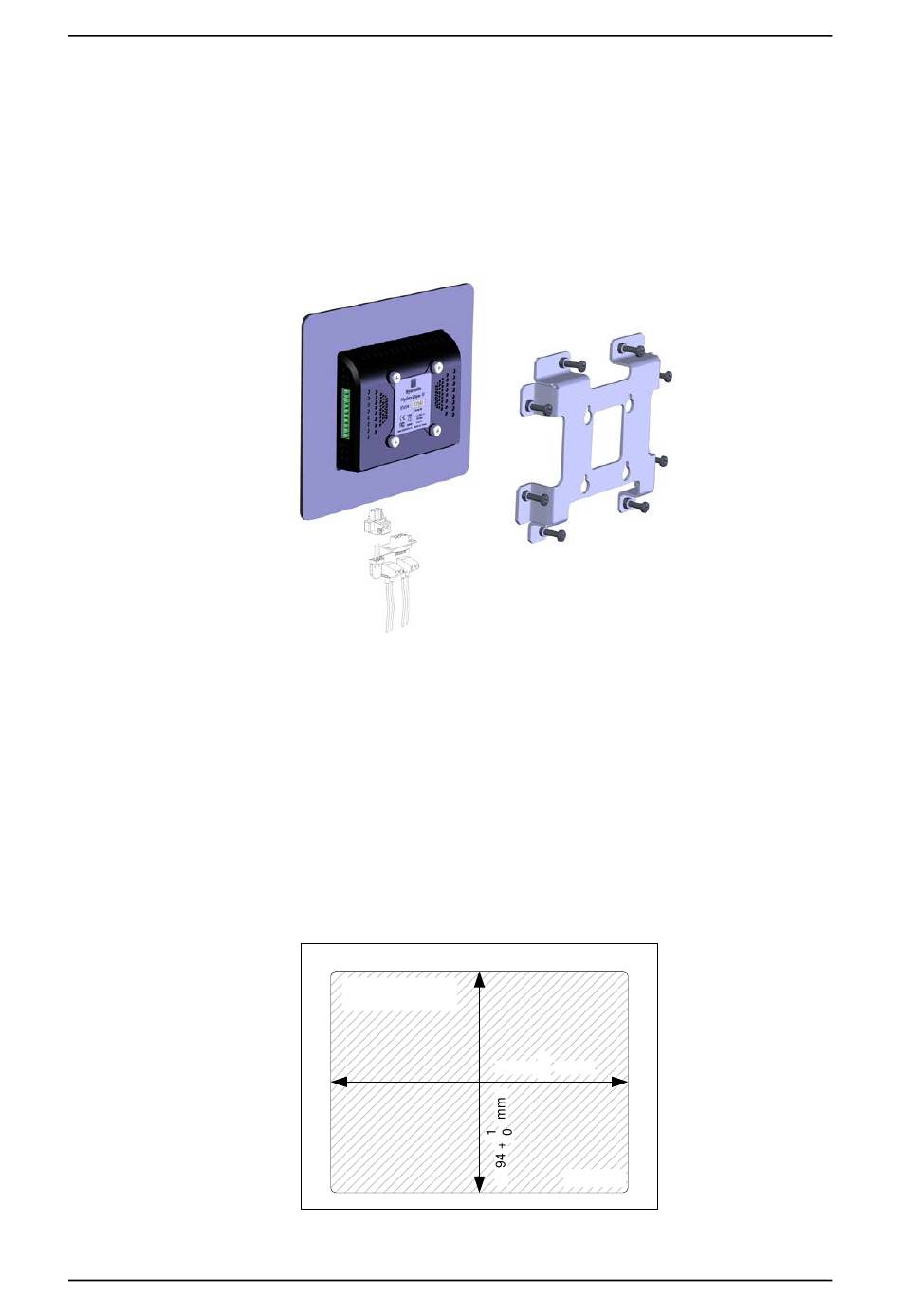

Abbildung 4: Blendenausschnitt für den Hydro-View IV
20
Hydro-View IV Bedienungsanleitung HD0531de Version 1.5.0
Abbildung 3: Hydro-View-Befestigungsbügel
Instrumententafel oder Gehäuse
Aussparung für
Hydro-View IV
1
128 +
mm
0
R 3 mm
Kapitel 2
