Daten ungült
(Ausgang)
Sensor OK
(Ausgang)
Armtyp: Typ des aktuell montierten Arms, wenn es sich beim Sensor um einen Hydro-Probe
Orbiter handelt. Tippen Sie, um den Wert zu ändern.
E./A. testen: Zugriff auf den E/A-Testbildschirm.
Weiter: Zugriff auf den Bildschirm „MittWBild".
Menü: Kehrt zum Hauptmenü zurück.
E/A-Testbildschirm
7.5
Der E/A-Testbildschirm ermöglicht das Testen der E/A, um sicherzustellen, dass der Sensor
richtig mit dem Steuersystem verbunden wurde. Prüfen Sie, ob das Steuersystem läuft.
Manuelle E/A-Einstellungen können zu unerwarteten Resultaten führen.
1: Schieberegler zum Testen von Analogausgang 1. Der aktuelle mA-Wert wird im Feld
angezeigt.
2: Schieberegler zum Testen von Analogausgang 2 (nicht bei allen Sensormodellen
verfügbar). Der aktuelle mA-Wert wird im Feld angezeigt.
DigEingang 1: Leuchte meldet den Status von Digitaleingang 1. Rot = aktiv (24 V liegen an),
weiß = inaktiv.
Digital-E/A 2: Leuchte meldet den Status von Digitaleingang/-ausgang 2, wenn dieser als
Eingang konfiguriert ist. Ist die Schnittstelle zur ausschließlichen Verwendung als Ausgang
konfiguriert, kann der Ausgang mit einer EIN/AUS-Schaltfläche eingestellt werden.
4 mA: Vordefinierte Stromausgangseinstellung für Ausgang 1. Wird in folgender Reihenfolge
geschaltet:
•
0 mA, 4 mA, 12 mA, 20 mA
48
Hydro-View IV Bedienungsanleitung HD0531de Version 1.5.0
Der Ausgang wird aktiviert, um anzugeben, dass sich der
Sensormesswert (Feuchte% und/oder Unskaliert) außerhalb des
gültigen Bereichs befindet, der mit den Parametern „Unterer
Grenzwert" und „Ober Grenzwert" im Feld für die Mittelwertbildung
eingestellt wurde. Dies wird üblicherweise für Förderer verwendet,
um zu signalisieren, dass das Material zu nass oder zu trocken ist.

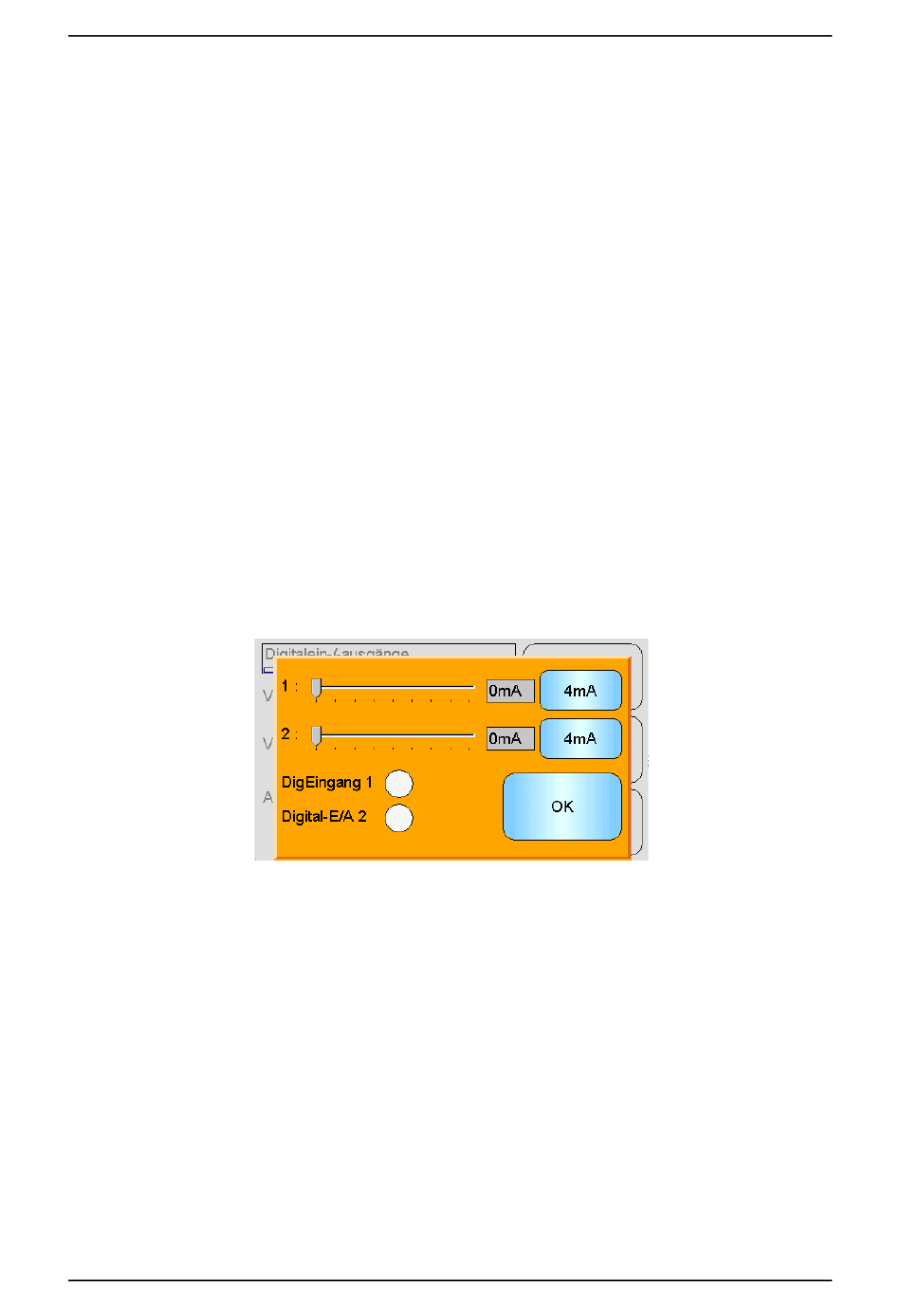

Abbildung 22: E/A-Testbildschirm
