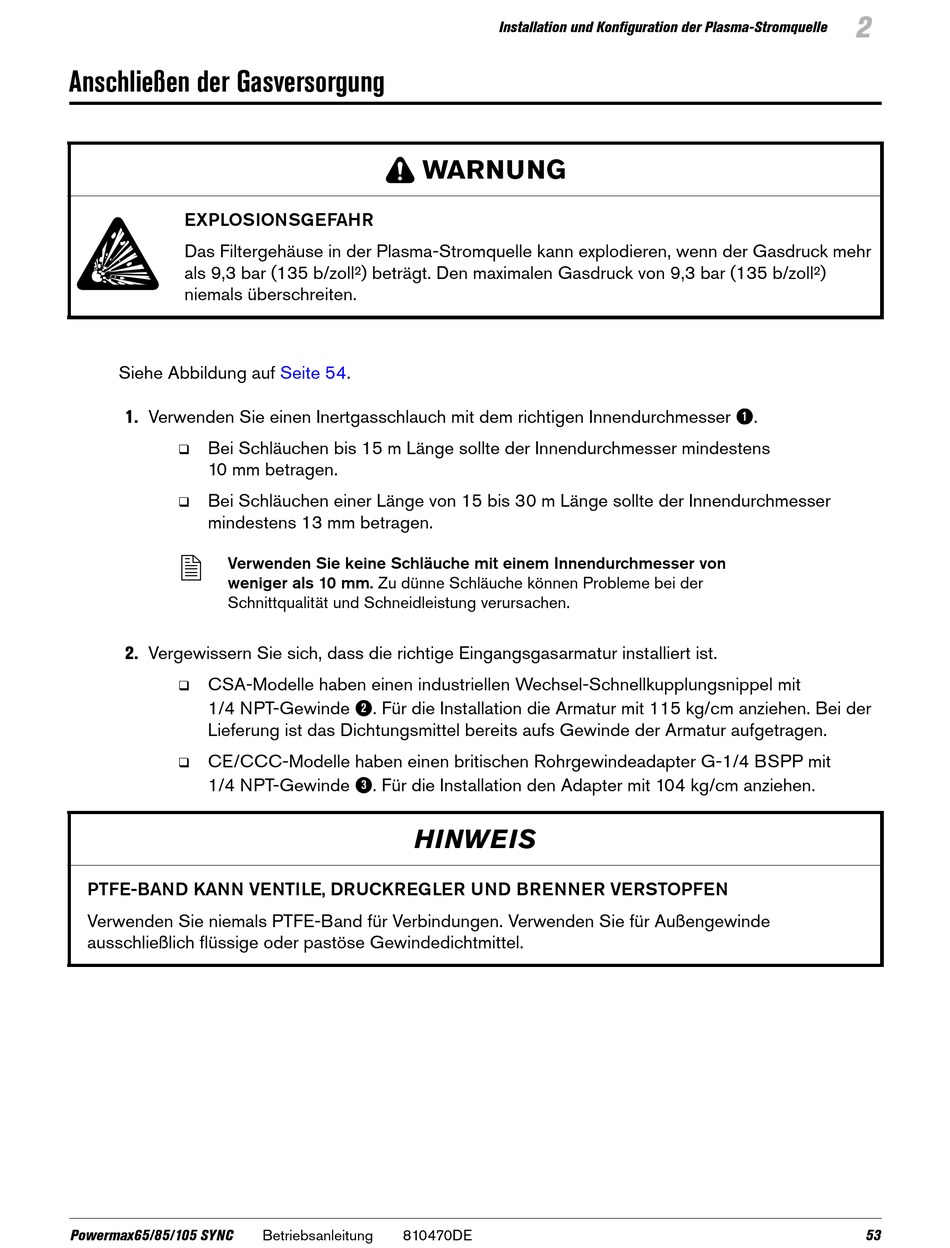

Anschließen der Gasversorgung
EXPLOSIONSGEFAHR
Das Filtergehäuse in der Plasma-Stromquelle kann explodieren, wenn der Gasdruck mehr
als 9,3 bar (135 b/zoll²) beträgt. Den maximalen Gasdruck von 9,3 bar (135 b/zoll²)
niemals überschreiten.
Siehe Abbildung auf
1. Verwenden Sie einen Inertgasschlauch mit dem richtigen Innendurchmesser
Bei Schläuchen bis 15 m Länge sollte der Innendurchmesser mindestens

10 mm betragen.
Bei Schläuchen einer Länge von 15 bis 30 m Länge sollte der Innendurchmesser

mindestens 13 mm betragen.

Verwenden Sie keine Schläuche mit einem Innendurchmesser von
weniger als 10 mm. Zu dünne Schläuche können Probleme bei der
Schnittqualität und Schneidleistung verursachen.
2. Vergewissern Sie sich, dass die richtige Eingangsgasarmatur installiert ist.
CSA-Modelle haben einen industriellen Wechsel-Schnellkupplungsnippel mit

1/4 NPT-Gewinde
Lieferung ist das Dichtungsmittel bereits aufs Gewinde der Armatur aufgetragen.
CE/CCC-Modelle haben einen britischen Rohrgewindeadapter G-1/4 BSPP mit

1/4 NPT-Gewinde
PTFE-BAND KANN VENTILE, DRUCKREGLER UND BRENNER VERSTOPFEN
Verwenden Sie niemals PTFE-Band für Verbindungen. Verwenden Sie für Außengewinde
ausschließlich flüssige oder pastöse Gewindedichtmittel.
Powermax65/85/105 SYNC
WARNUNG
Seite 54.
. Für die Installation die Armatur mit 115 kg/cm anziehen. Bei der
2
. Für die Installation den Adapter mit 104 kg/cm anziehen.
3
HINWEIS
Betriebsanleitung 810470DE
Installation und Konfiguration der Plasma-Stromquelle
2
.
