Schritt 2 – Werkstückkabel und Erdklemme anschließen
DURCH FALSCHE WERKSTÜCKKABEL KANN DER PLASMALICHTBOGEN INSTABIL WERDEN
Werkstückkabel sind für bestimmte Stromstärken, Längen und Steckverbinder zugelassen.
Vergewissern Sie sich, dass das verwendete Werkstückkabel für Ihre Plasma-Stromquelle zugelassen
ist. Siehe Powermax65/85/105 SYNC Parts Guide (Powermax65/85/105 SYNC-Teile-Handbuch)
(810490). Die Stromstärke eines Werkstückkabels ist in der Nähe der Gummimanschette
am Werkstückkabel vermerkt.
Werkstückkabel
1. Stecken Sie den Werkstückkabelstecker
in die Steckdose vorne an der
Plasma-Stromquelle. Drehen Sie den
Stecker so, dass die Passfeder in die
Öffnung oben an der Steckdose passt.
2. Drücken Sie den Werkstückkabelstecker
vollständig in die Steckdose. Drehen Sie
den Stecker etwa eine Vierteldrehung im
Uhrzeigersinn, bis er voll eingerastet und
in dieser Position verriegelt ist.
LOCKERE WERKSTÜCKKABEL KÖNNEN ZU HEISS WERDEN
Jedes Mal, wenn Sie das Werkstückkabel oder die Plasma-Stromquelle bewegen, überprüfen Sie den
Stecker des Werkstückkabels und vergewissern Sie sich, dass er fest in der Plasma-Stromquelle sitzt
und sich nicht gelockert hat.
Powermax65/85/105 SYNC
HINWEIS
HINWEIS
Betriebsanleitung 810470DE
Bedienung des Plasmageräts

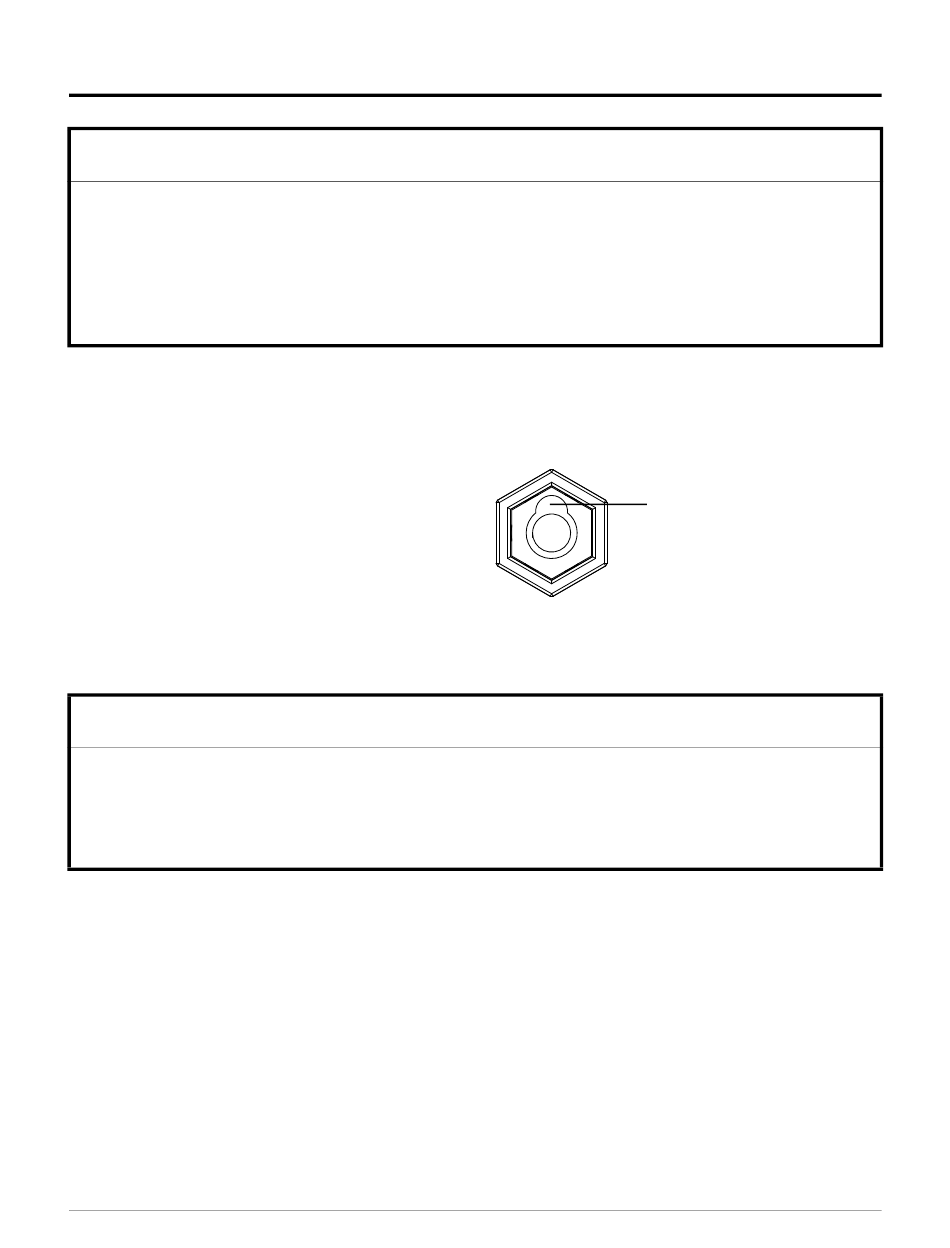

Codierte Öffnung oben an
