419 mm
65/85
102 mm
CSA-Netzkabel
(ohne Ferritkerne)
Weitere Informationen finden Sie in einem der folgenden Mitteilungsblätter für den Außendienst:
Powermax65/85 SYNC Power Cord and Strain Relief Replacement (Austausch des

Netzkabels und der Zugentlastung beim Powermax65/85 SYNC) (807020)
Powermax105 SYNC Power Cord and Strain Relief Replacement (Austausch des

Netzkabels und der Zugentlastung beim Powermax65/85/105 SYNC) (810420)
Powermax65/85/105 SYNC

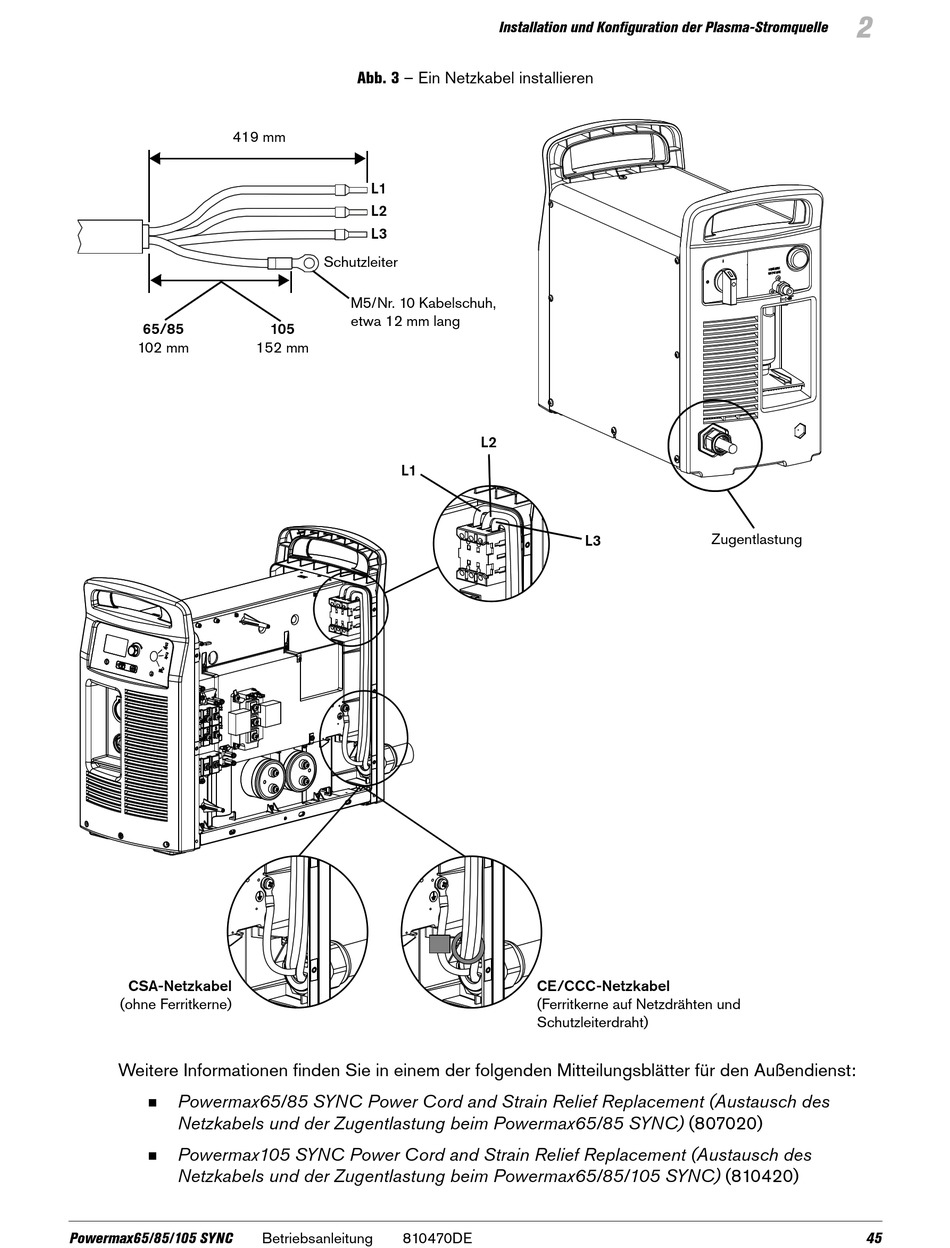

Abb. 3 – Ein Netzkabel installieren
L1
L2
L3
Schutzleiter
M5/Nr. 10 Kabelschuh,
etwa 12 mm lang
105
152 mm
L1
Betriebsanleitung 810470DE
Installation und Konfiguration der Plasma-Stromquelle
L2
L3
CE/CCC-Netzkabel
(Ferritkerne auf Netzdrähten und
Schutzleiterdraht)
2
Zugentlastung
