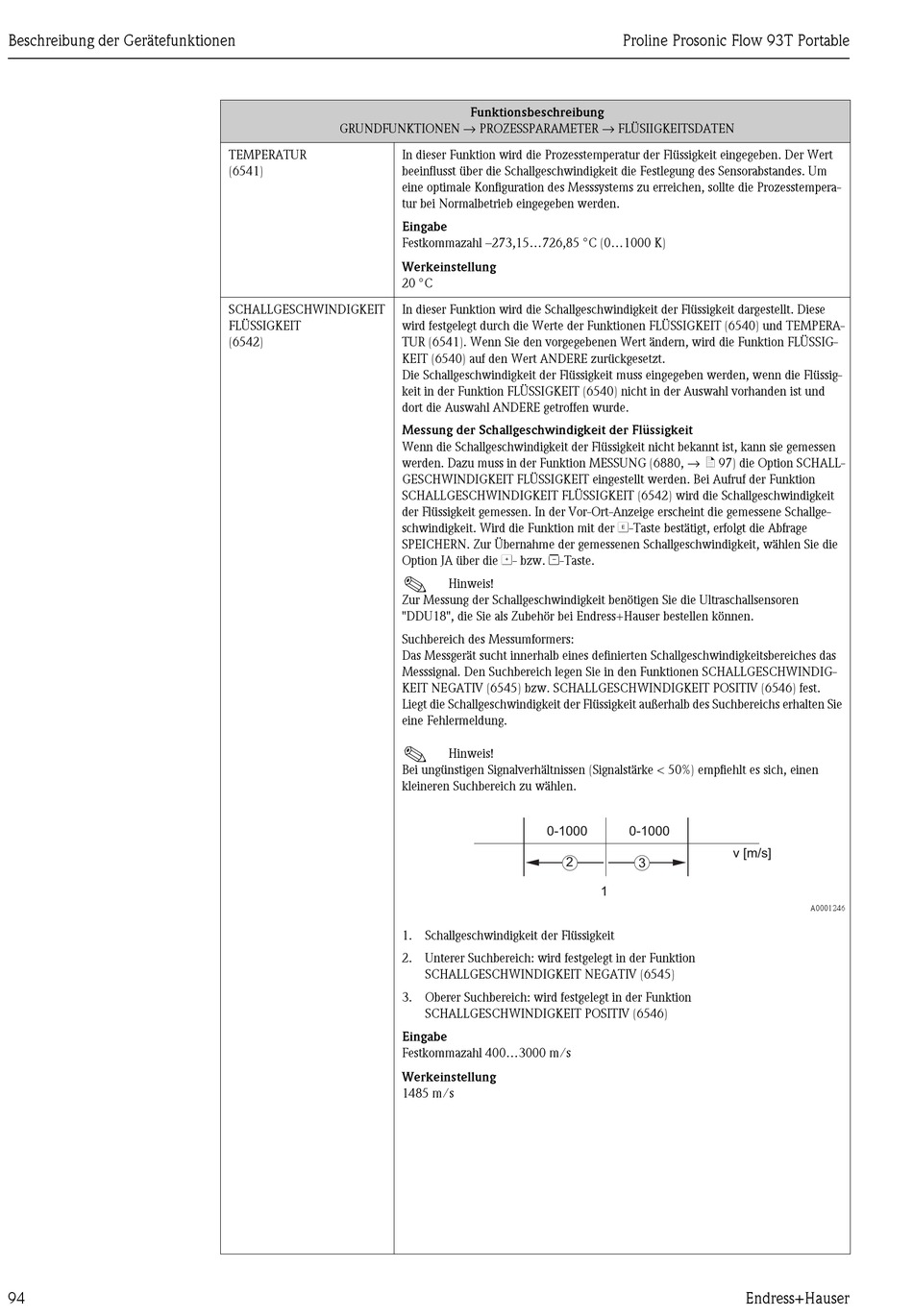

Beschreibung der Gerätefunktionen
94
GRUNDFUNKTIONEN → PROZESSPARAMETER → FLÜSIIGKEITSDATEN
TEMPERATUR
(6541)
SCHALLGESCHWINDIGKEIT
FLÜSSIGKEIT
(6542)
Funktionsbeschreibung
In dieser Funktion wird die Prozesstemperatur der Flüssigkeit eingegeben. Der Wert
beeinflusst über die Schallgeschwindigkeit die Festlegung des Sensorabstandes. Um
eine optimale Konfiguration des Messsystems zu erreichen, sollte die Prozesstempera-
tur bei Normalbetrieb eingegeben werden.
Eingabe
Festkommazahl –273,15...726,85 °C (0...1000 K)
Werkeinstellung
20 °C
In dieser Funktion wird die Schallgeschwindigkeit der Flüssigkeit dargestellt. Diese
wird festgelegt durch die Werte der Funktionen FLÜSSIGKEIT (6540) und TEMPERA-
TUR (6541). Wenn Sie den vorgegebenen Wert ändern, wird die Funktion FLÜSSIG-
KEIT (6540) auf den Wert ANDERE zurückgesetzt.
Die Schallgeschwindigkeit der Flüssigkeit muss eingegeben werden, wenn die Flüssig-
keit in der Funktion FLÜSSIGKEIT (6540) nicht in der Auswahl vorhanden ist und
dort die Auswahl ANDERE getroffen wurde.
Messung der Schallgeschwindigkeit der Flüssigkeit
Wenn die Schallgeschwindigkeit der Flüssigkeit nicht bekannt ist, kann sie gemessen
werden. Dazu muss in der Funktion MESSUNG (6880, → ä 97) die Option SCHALL-
GESCHWINDIGKEIT FLÜSSIGKEIT eingestellt werden. Bei Aufruf der Funktion
SCHALLGESCHWINDIGKEIT FLÜSSIGKEIT (6542) wird die Schallgeschwindigkeit
der Flüssigkeit gemessen. In der Vor-Ort-Anzeige erscheint die gemessene Schallge-
schwindigkeit. Wird die Funktion mit der F-Taste bestätigt, erfolgt die Abfrage
SPEICHERN. Zur Übernahme der gemessenen Schallgeschwindigkeit, wählen Sie die
Option JA über die O- bzw. S-Taste.
!
Hinweis!
Zur Messung der Schallgeschwindigkeit benötigen Sie die Ultraschallsensoren
"DDU18", die Sie als Zubehör bei Endress+Hauser bestellen können.
Suchbereich des Messumformers:
Das Messgerät sucht innerhalb eines definierten Schallgeschwindigkeitsbereiches das
Messsignal. Den Suchbereich legen Sie in den Funktionen SCHALLGESCHWINDIG-
KEIT NEGATIV (6545) bzw. SCHALLGESCHWINDIGKEIT POSITIV (6546) fest.
Liegt die Schallgeschwindigkeit der Flüssigkeit außerhalb des Suchbereichs erhalten Sie
eine Fehlermeldung.
!
Hinweis!
Bei ungünstigen Signalverhältnissen (Signalstärke < 50%) empfiehlt es sich, einen
kleineren Suchbereich zu wählen.
0-1000
2
1. Schallgeschwindigkeit der Flüssigkeit
2. Unterer Suchbereich: wird festgelegt in der Funktion

SCHALLGESCHWINDIGKEIT NEGATIV (6545)

3. Oberer Suchbereich: wird festgelegt in der Funktion

SCHALLGESCHWINDIGKEIT POSITIV (6546)

Eingabe
Festkommazahl 400...3000 m/s
Werkeinstellung
1485 m/s
Proline Prosonic Flow 93T Portable
0-1000
v [m/s]
3
1
Endress+Hauser
A0001246
