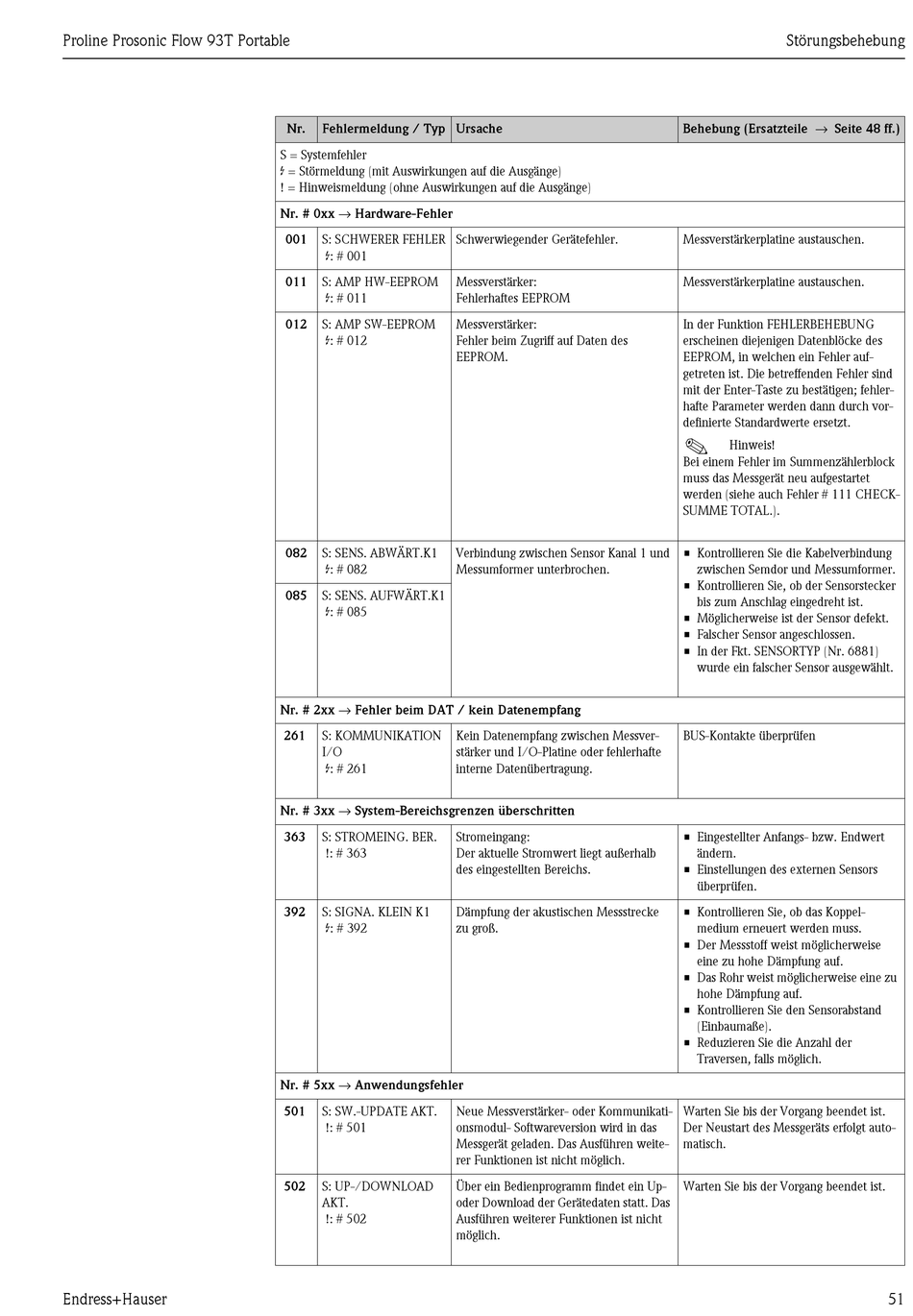

Endress+Hauser Proline Prosonic Flow 93T Portable Betriebsanleitung Seite 51

Proline Prosonic Flow 93T Portable
Endress+Hauser
Nr. Fehlermeldung / Typ Ursache
S = Systemfehler
$ = Störmeldung (mit Auswirkungen auf die Ausgänge)
! = Hinweismeldung (ohne Auswirkungen auf die Ausgänge)
Nr. # 0xx → Hardware-Fehler
001 S: SCHWERER FEHLER
$: # 001
011 S: AMP HW-EEPROM
$: # 011
012 S: AMP SW-EEPROM
$: # 012
082 S: SENS. ABWÄRT.K1
$: # 082
085 S: SENS. AUFWÄRT.K1
$: # 085
Nr. # 2xx → Fehler beim DAT / kein Datenempfang
261 S: KOMMUNIKATION
I/O
$: # 261
Nr. # 3xx → System-Bereichsgrenzen überschritten
363 S: STROMEING. BER.
!: # 363
392 S: SIGNA. KLEIN K1
$: # 392
Nr. # 5xx → Anwendungsfehler
501 S: SW.-UPDATE AKT.
!: # 501
502 S: UP-/DOWNLOAD
AKT.
!: # 502
Schwerwiegender Gerätefehler.
Messverstärker:
Fehlerhaftes EEPROM
Messverstärker:
Fehler beim Zugriff auf Daten des
EEPROM.
Verbindung zwischen Sensor Kanal 1 und
Messumformer unterbrochen.
Kein Datenempfang zwischen Messver-
stärker und I/O-Platine oder fehlerhafte
interne Datenübertragung.
Stromeingang:
Der aktuelle Stromwert liegt außerhalb
des eingestellten Bereichs.
Dämpfung der akustischen Messstrecke
zu groß.
Neue Messverstärker- oder Kommunikati-
onsmodul- Softwareversion wird in das
Messgerät geladen. Das Ausführen weite-
rer Funktionen ist nicht möglich.
Über ein Bedienprogramm findet ein Up-
oder Download der Gerätedaten statt. Das
Ausführen weiterer Funktionen ist nicht
möglich.
Störungsbehebung
Behebung (Ersatzteile → Seite 48 ff.)
Messverstärkerplatine austauschen.
Messverstärkerplatine austauschen.
In der Funktion FEHLERBEHEBUNG
erscheinen diejenigen Datenblöcke des
EEPROM, in welchen ein Fehler auf-
getreten ist. Die betreffenden Fehler sind
mit der Enter-Taste zu bestätigen; fehler-
hafte Parameter werden dann durch vor-
definierte Standardwerte ersetzt.
!
Hinweis!
Bei einem Fehler im Summenzählerblock
muss das Messgerät neu aufgestartet
werden (siehe auch Fehler # 111 CHECK-
SUMME TOTAL.).
• Kontrollieren Sie die Kabelverbindung
zwischen Semdor und Messumformer.
• Kontrollieren Sie, ob der Sensorstecker
bis zum Anschlag eingedreht ist.
• Möglicherweise ist der Sensor defekt.
• Falscher Sensor angeschlossen.
• In der Fkt. SENSORTYP (Nr. 6881)
wurde ein falscher Sensor ausgewählt.
BUS-Kontakte überprüfen
• Eingestellter Anfangs- bzw. Endwert
ändern.
• Einstellungen des externen Sensors
überprüfen.
• Kontrollieren Sie, ob das Koppel-
medium erneuert werden muss.
• Der Messstoff weist möglicherweise
eine zu hohe Dämpfung auf.
• Das Rohr weist möglicherweise eine zu
hohe Dämpfung auf.
• Kontrollieren Sie den Sensorabstand
(Einbaumaße).
• Reduzieren Sie die Anzahl der
Traversen, falls möglich.
Warten Sie bis der Vorgang beendet ist.
Der Neustart des Messgeräts erfolgt auto-
matisch.
Warten Sie bis der Vorgang beendet ist.
51
