Montage
24

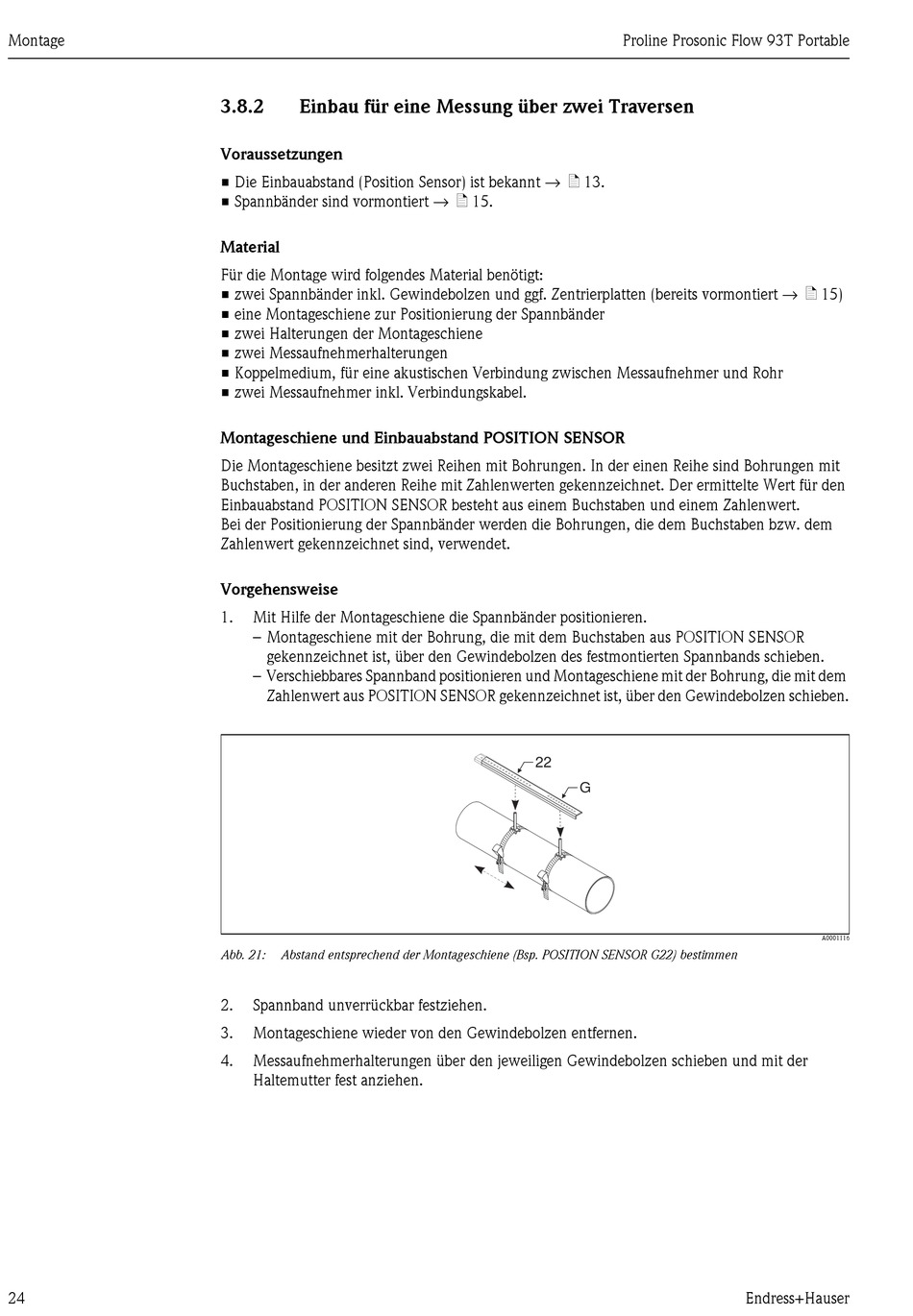

3.8.2 Einbau für eine Messung über zwei Traversen
Voraussetzungen
• Die Einbauabstand (Position Sensor) ist bekannt → ä 13.
• Spannbänder sind vormontiert → ä 15.
Material
Für die Montage wird folgendes Material benötigt:
• zwei Spannbänder inkl. Gewindebolzen und ggf. Zentrierplatten (bereits vormontiert → ä 15)
• eine Montageschiene zur Positionierung der Spannbänder
• zwei Halterungen der Montageschiene
• zwei Messaufnehmerhalterungen
• Koppelmedium, für eine akustischen Verbindung zwischen Messaufnehmer und Rohr
• zwei Messaufnehmer inkl. Verbindungskabel.
Montageschiene und Einbauabstand POSITION SENSOR
Die Montageschiene besitzt zwei Reihen mit Bohrungen. In der einen Reihe sind Bohrungen mit
Buchstaben, in der anderen Reihe mit Zahlenwerten gekennzeichnet. Der ermittelte Wert für den
Einbauabstand POSITION SENSOR besteht aus einem Buchstaben und einem Zahlenwert.
Bei der Positionierung der Spannbänder werden die Bohrungen, die dem Buchstaben bzw. dem
Zahlenwert gekennzeichnet sind, verwendet.
Vorgehensweise
1. Mit Hilfe der Montageschiene die Spannbänder positionieren.
– Montageschiene mit der Bohrung, die mit dem Buchstaben aus POSITION SENSOR
gekennzeichnet ist, über den Gewindebolzen des festmontierten Spannbands schieben.
– Verschiebbares Spannband positionieren und Montageschiene mit der Bohrung, die mit dem
Zahlenwert aus POSITION SENSOR gekennzeichnet ist, über den Gewindebolzen schieben.
Abb. 21: Abstand entsprechend der Montageschiene (Bsp. POSITION SENSOR G22) bestimmen
2. Spannband unverrückbar festziehen.
3. Montageschiene wieder von den Gewindebolzen entfernen.
4. Messaufnehmerhalterungen über den jeweiligen Gewindebolzen schieben und mit der
Haltemutter fest anziehen.
Proline Prosonic Flow 93T Portable
22
G
A0001116
