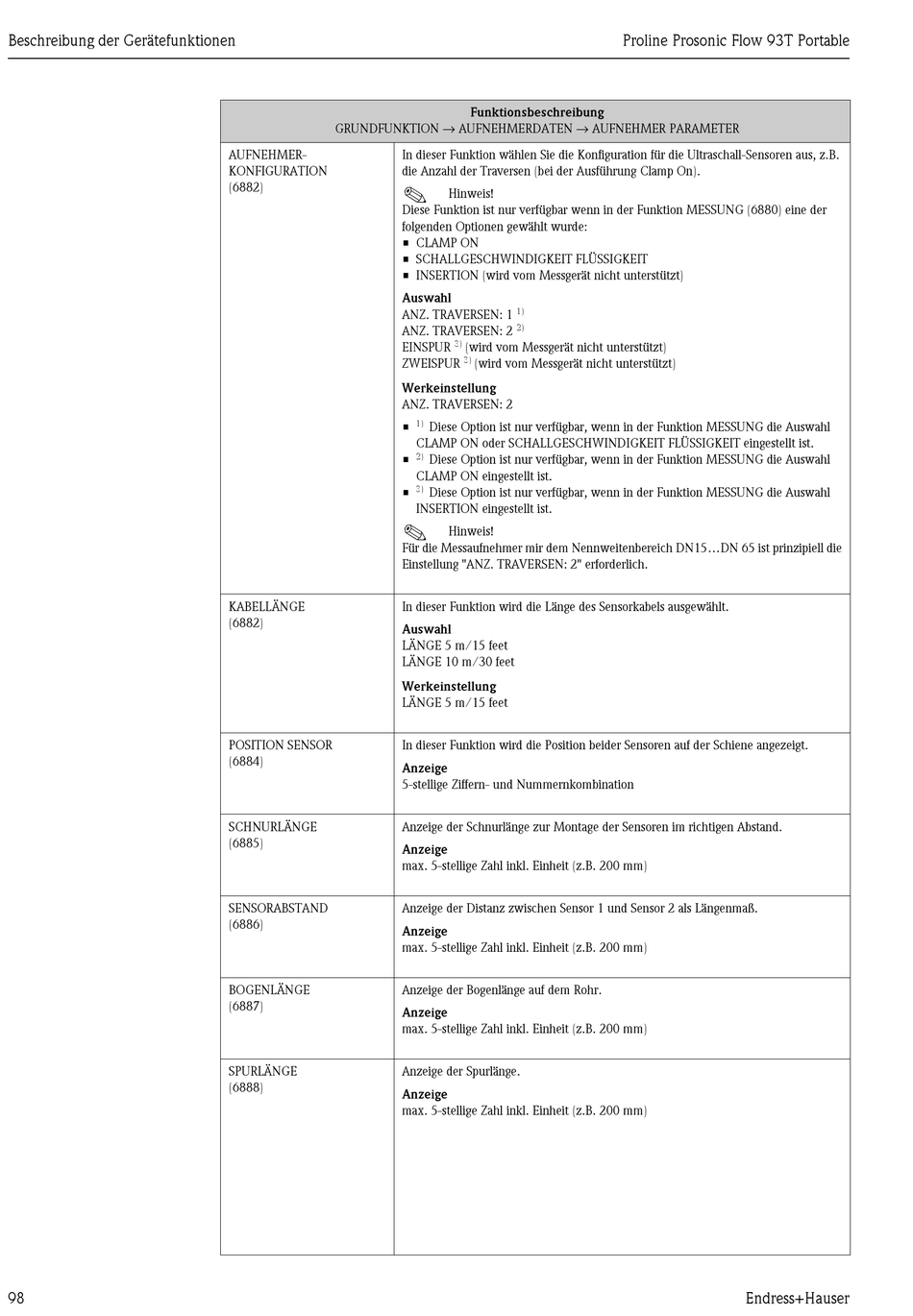

Endress+Hauser Proline Prosonic Flow 93T Portable Betriebsanleitung Seite 98

Beschreibung der Gerätefunktionen
98
GRUNDFUNKTION → AUFNEHMERDATEN → AUFNEHMER PARAMETER
AUFNEHMER-
KONFIGURATION
(6882)
KABELLÄNGE
(6882)
POSITION SENSOR
(6884)
SCHNURLÄNGE
(6885)
SENSORABSTAND
(6886)
BOGENLÄNGE
(6887)
SPURLÄNGE
(6888)
Funktionsbeschreibung
In dieser Funktion wählen Sie die Konfiguration für die Ultraschall-Sensoren aus, z.B.
die Anzahl der Traversen (bei der Ausführung Clamp On).
!
Hinweis!
Diese Funktion ist nur verfügbar wenn in der Funktion MESSUNG (6880) eine der
folgenden Optionen gewählt wurde:
• CLAMP ON
• SCHALLGESCHWINDIGKEIT FLÜSSIGKEIT
• INSERTION (wird vom Messgerät nicht unterstützt)
Auswahl
1)
ANZ. TRAVERSEN: 1
2)
ANZ. TRAVERSEN: 2
3)
EINSPUR (wird vom Messgerät nicht unterstützt)
3)
ZWEISPUR (wird vom Messgerät nicht unterstützt)
Werkeinstellung
ANZ. TRAVERSEN: 2
1)
• Diese Option ist nur verfügbar, wenn in der Funktion MESSUNG die Auswahl
CLAMP ON oder SCHALLGESCHWINDIGKEIT FLÜSSIGKEIT eingestellt ist.
2)
• Diese Option ist nur verfügbar, wenn in der Funktion MESSUNG die Auswahl
CLAMP ON eingestellt ist.
3)
• Diese Option ist nur verfügbar, wenn in der Funktion MESSUNG die Auswahl
INSERTION eingestellt ist.
!
Hinweis!
Für die Messaufnehmer mir dem Nennweitenbereich DN15...DN 65 ist prinzipiell die
Einstellung "ANZ. TRAVERSEN: 2" erforderlich.
In dieser Funktion wird die Länge des Sensorkabels ausgewählt.
Auswahl
LÄNGE 5 m/15 feet
LÄNGE 10 m/30 feet
Werkeinstellung
LÄNGE 5 m/15 feet
In dieser Funktion wird die Position beider Sensoren auf der Schiene angezeigt.
Anzeige
5-stellige Ziffern- und Nummernkombination
Anzeige der Schnurlänge zur Montage der Sensoren im richtigen Abstand.
Anzeige
max. 5-stellige Zahl inkl. Einheit (z.B. 200 mm)
Anzeige der Distanz zwischen Sensor 1 und Sensor 2 als Längenmaß.
Anzeige
max. 5-stellige Zahl inkl. Einheit (z.B. 200 mm)
Anzeige der Bogenlänge auf dem Rohr.
Anzeige
max. 5-stellige Zahl inkl. Einheit (z.B. 200 mm)
Anzeige der Spurlänge.
Anzeige
max. 5-stellige Zahl inkl. Einheit (z.B. 200 mm)
