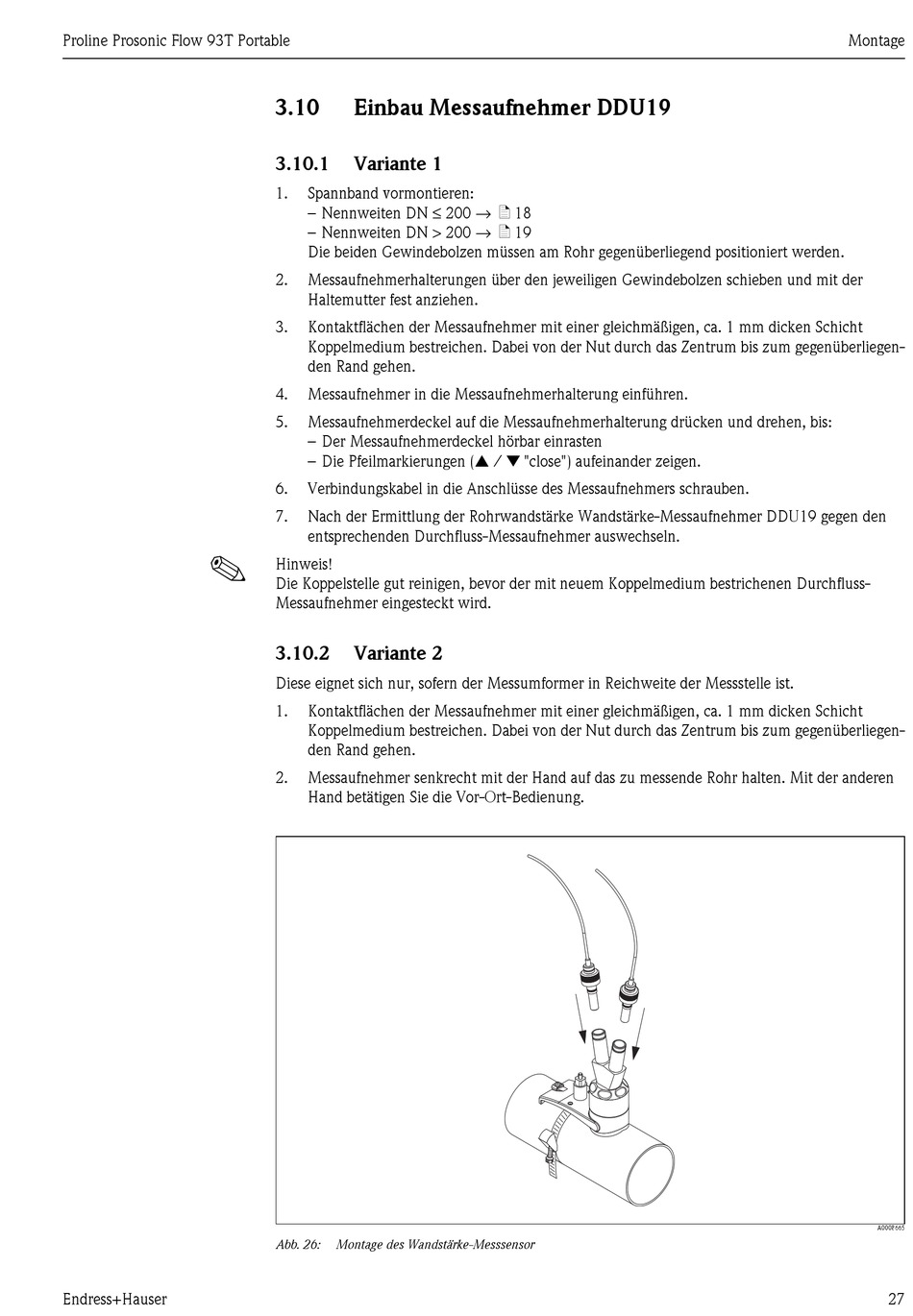

Einbau Messaufnehmer Ddu19; Variante 1; Variante 2 - Endress+Hauser Proline Prosonic Flow 93T Portable Betriebsanleitung

Proline Prosonic Flow 93T Portable
!
Endress+Hauser
3.10

Einbau Messaufnehmer DDU19

3.10.1

Variante 1

1. Spannband vormontieren:
– Nennweiten DN ≤ 200 → ä 18
– Nennweiten DN > 200 → ä 19
Die beiden Gewindebolzen müssen am Rohr gegenüberliegend positioniert werden.
2. Messaufnehmerhalterungen über den jeweiligen Gewindebolzen schieben und mit der
Haltemutter fest anziehen.
3. Kontaktflächen der Messaufnehmer mit einer gleichmäßigen, ca. 1 mm dicken Schicht
Koppelmedium bestreichen. Dabei von der Nut durch das Zentrum bis zum gegenüberliegen-
den Rand gehen.
4. Messaufnehmer in die Messaufnehmerhalterung einführen.
5. Messaufnehmerdeckel auf die Messaufnehmerhalterung drücken und drehen, bis:
– Der Messaufnehmerdeckel hörbar einrasten
– Die Pfeilmarkierungen (Å / Æ "close") aufeinander zeigen.
6. Verbindungskabel in die Anschlüsse des Messaufnehmers schrauben.
7. Nach der Ermittlung der Rohrwandstärke Wandstärke-Messaufnehmer DDU19 gegen den
entsprechenden Durchfluss-Messaufnehmer auswechseln.
Hinweis!
Die Koppelstelle gut reinigen, bevor der mit neuem Koppelmedium bestrichenen Durchfluss-
Messaufnehmer eingesteckt wird.
3.10.2

Variante 2

Diese eignet sich nur, sofern der Messumformer in Reichweite der Messstelle ist.
1. Kontaktflächen der Messaufnehmer mit einer gleichmäßigen, ca. 1 mm dicken Schicht
Koppelmedium bestreichen. Dabei von der Nut durch das Zentrum bis zum gegenüberliegen-
den Rand gehen.
2. Messaufnehmer senkrecht mit der Hand auf das zu messende Rohr halten. Mit der anderen
Hand betätigen Sie die Vor-Ort-Bedienung.
Abb. 26: Montage des Wandstärke-Messsensor
