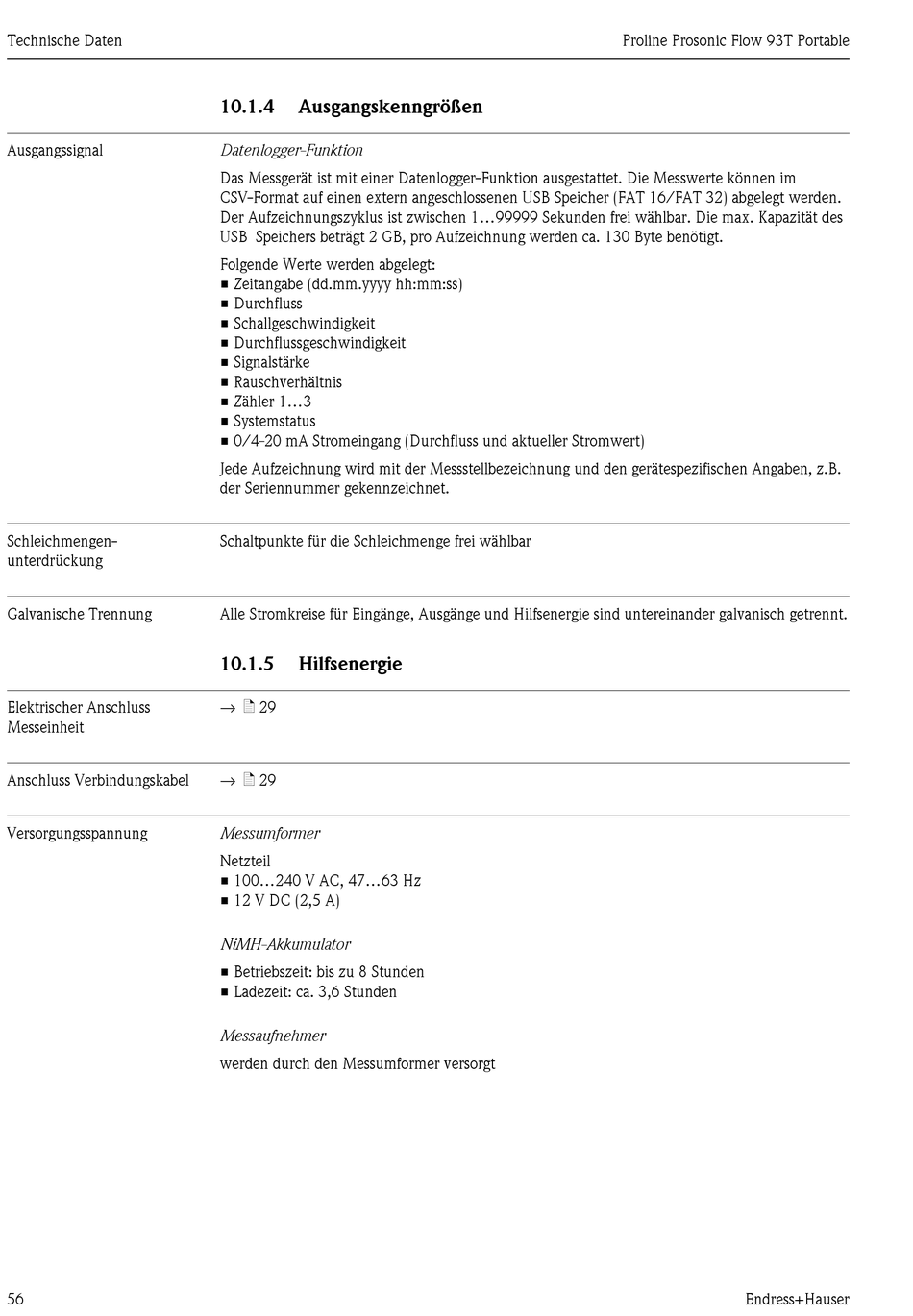

Ausgangskenngrößen; Hilfsenergie - Endress+Hauser Proline Prosonic Flow 93T Portable Betriebsanleitung

Technische Daten
Ausgangssignal
Schleichmengen-
unterdrückung
Galvanische Trennung
Elektrischer Anschluss
Messeinheit
Anschluss Verbindungskabel
Versorgungsspannung
56
10.1.4 Ausgangskenngrößen
Datenlogger-Funktion
Das Messgerät ist mit einer Datenlogger-Funktion ausgestattet. Die Messwerte können im
CSV-Format auf einen extern angeschlossenen USB Speicher (FAT 16/FAT 32) abgelegt werden.
Der Aufzeichnungszyklus ist zwischen 1...99999 Sekunden frei wählbar. Die max. Kapazität des
USB Speichers beträgt 2 GB, pro Aufzeichnung werden ca. 130 Byte benötigt.
Folgende Werte werden abgelegt:
• Zeitangabe (dd.mm.yyyy hh:mm:ss)
• Durchfluss
• Schallgeschwindigkeit
• Durchflussgeschwindigkeit
• Signalstärke
• Rauschverhältnis
• Zähler 1...3
• Systemstatus
• 0/4-20 mA Stromeingang (Durchfluss und aktueller Stromwert)
Jede Aufzeichnung wird mit der Messstellbezeichnung und den gerätespezifischen Angaben, z.B.
der Seriennummer gekennzeichnet.
Schaltpunkte für die Schleichmenge frei wählbar
Alle Stromkreise für Eingänge, Ausgänge und Hilfsenergie sind untereinander galvanisch getrennt.
10.1.5

Hilfsenergie

→ ä 29
→ ä 29
Messumformer
Netzteil
• 100...240 V AC, 47...63 Hz
• 12 V DC (2,5 A)
NiMH-Akkumulator
• Betriebszeit: bis zu 8 Stunden
• Ladezeit: ca. 3,6 Stunden
Messaufnehmer
werden durch den Messumformer versorgt
Proline Prosonic Flow 93T Portable
Endress+Hauser
