Proline Prosonic Flow 93T Portable
Endress+Hauser

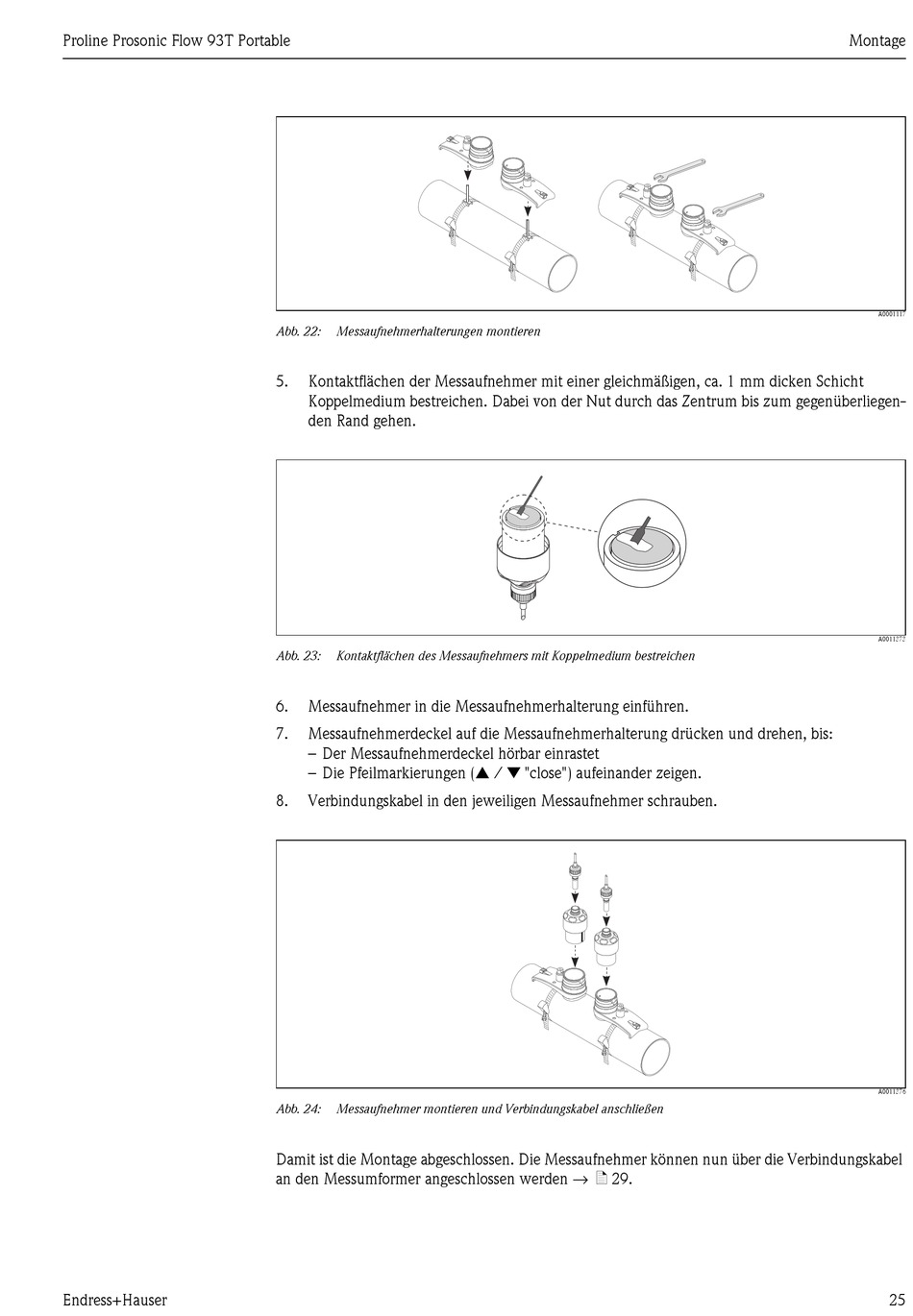

Abb. 22: Messaufnehmerhalterungen montieren
5. Kontaktflächen der Messaufnehmer mit einer gleichmäßigen, ca. 1 mm dicken Schicht
Koppelmedium bestreichen. Dabei von der Nut durch das Zentrum bis zum gegenüberliegen-
den Rand gehen.
Abb. 23: Kontaktflächen des Messaufnehmers mit Koppelmedium bestreichen
6. Messaufnehmer in die Messaufnehmerhalterung einführen.
7. Messaufnehmerdeckel auf die Messaufnehmerhalterung drücken und drehen, bis:
– Der Messaufnehmerdeckel hörbar einrastet
– Die Pfeilmarkierungen (Å / Æ "close") aufeinander zeigen.
8. Verbindungskabel in den jeweiligen Messaufnehmer schrauben.
Abb. 24: Messaufnehmer montieren und Verbindungskabel anschließen
Damit ist die Montage abgeschlossen. Die Messaufnehmer können nun über die Verbindungskabel
an den Messumformer angeschlossen werden → ä 29.
Montage
A0001117
A0011373
A0011376
25
