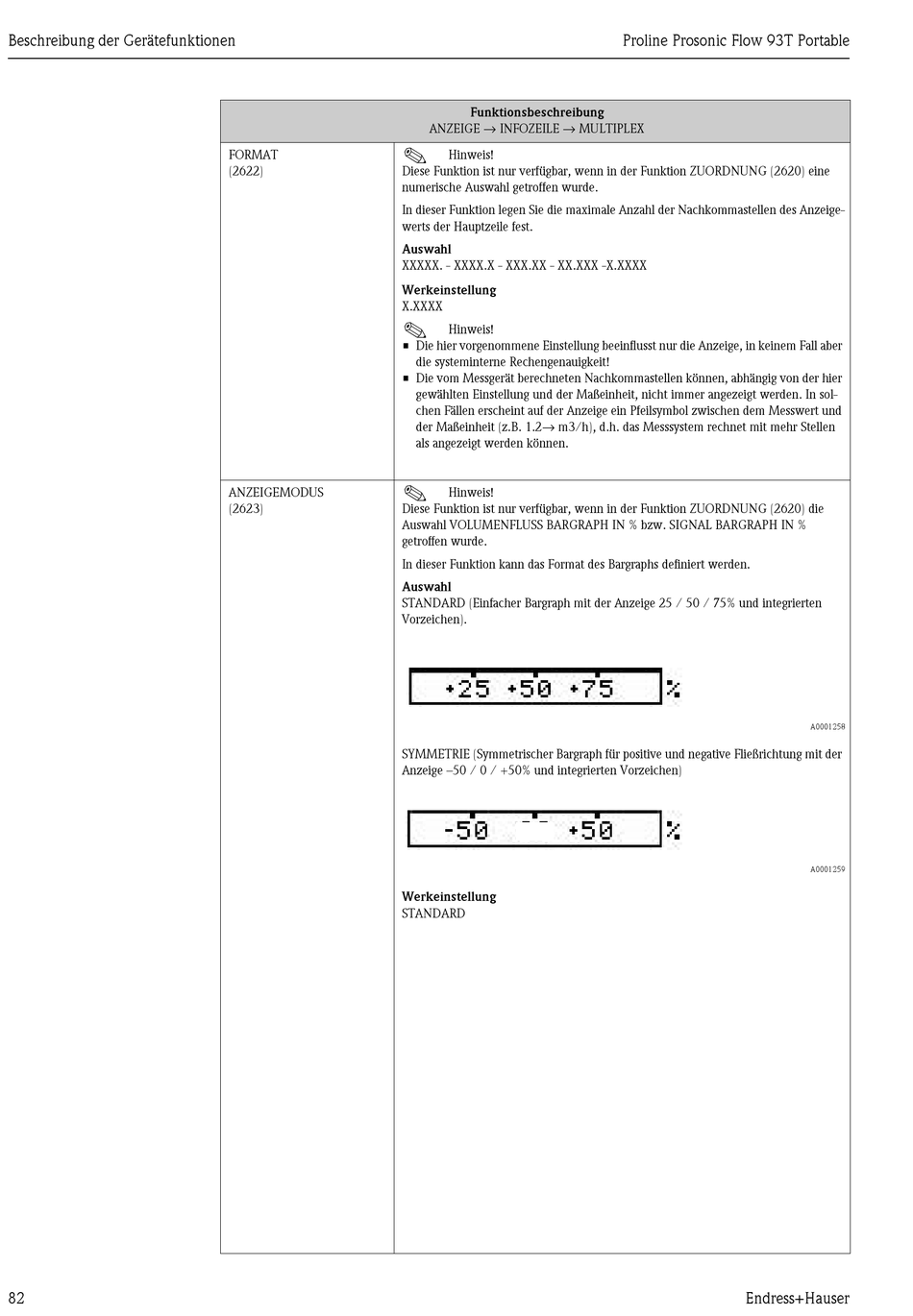

Endress+Hauser Proline Prosonic Flow 93T Portable Betriebsanleitung Seite 82

Beschreibung der Gerätefunktionen
82
FORMAT
(2622)
ANZEIGEMODUS
(2623)
Funktionsbeschreibung
ANZEIGE → INFOZEILE → MULTIPLEX
!
Hinweis!
Diese Funktion ist nur verfügbar, wenn in der Funktion ZUORDNUNG (2620) eine
numerische Auswahl getroffen wurde.
In dieser Funktion legen Sie die maximale Anzahl der Nachkommastellen des Anzeige-
werts der Hauptzeile fest.
Auswahl
XXXXX. - XXXX.X - XXX.XX - XX.XXX -X.XXXX
Werkeinstellung
X.XXXX
!
Hinweis!
• Die hier vorgenommene Einstellung beeinflusst nur die Anzeige, in keinem Fall aber
die systeminterne Rechengenauigkeit!
• Die vom Messgerät berechneten Nachkommastellen können, abhängig von der hier
gewählten Einstellung und der Maßeinheit, nicht immer angezeigt werden. In sol-
chen Fällen erscheint auf der Anzeige ein Pfeilsymbol zwischen dem Messwert und
der Maßeinheit (z.B. 1.2→ m3/h), d.h. das Messsystem rechnet mit mehr Stellen
als angezeigt werden können.
!
Hinweis!
Diese Funktion ist nur verfügbar, wenn in der Funktion ZUORDNUNG (2620) die
Auswahl VOLUMENFLUSS BARGRAPH IN % bzw. SIGNAL BARGRAPH IN %
getroffen wurde.
In dieser Funktion kann das Format des Bargraphs definiert werden.
Auswahl
STANDARD (Einfacher Bargraph mit der Anzeige 25 / 50 / 75% und integrierten
Vorzeichen).
SYMMETRIE (Symmetrischer Bargraph für positive und negative Fließrichtung mit der
Anzeige –50 / 0 / +50% und integrierten Vorzeichen)
Werkeinstellung
STANDARD
Proline Prosonic Flow 93T Portable
Endress+Hauser
A0001258
A0001259
