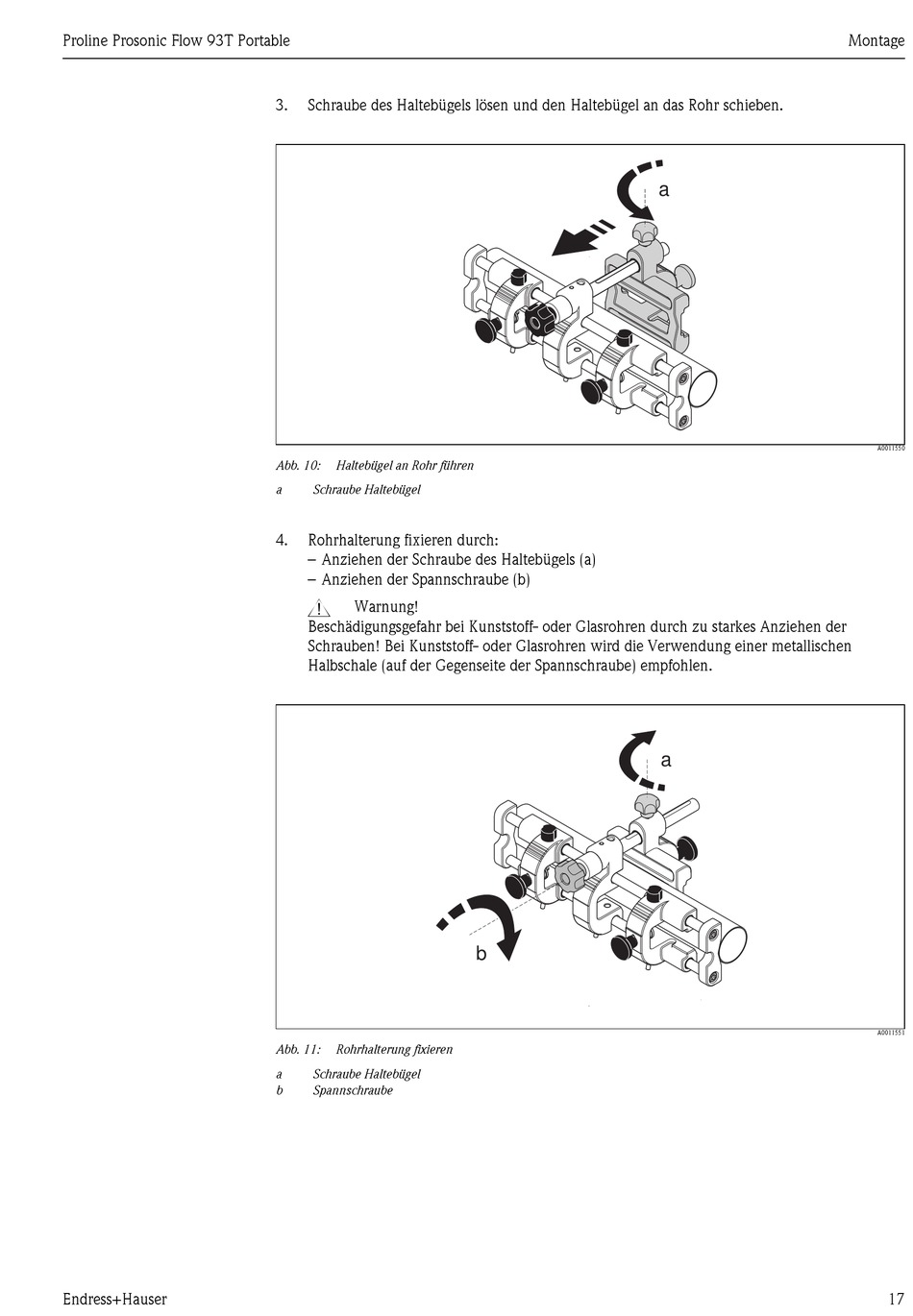

3. Schraube des Haltebügels lösen und den Haltebügel an das Rohr schieben.
Abb. 10: Haltebügel an Rohr führen
a Schraube Haltebügel
4. Rohrhalterung fixieren durch:
– Anziehen der Schraube des Haltebügels (a)
– Anziehen der Spannschraube (b)
#
Warnung!
Beschädigungsgefahr bei Kunststoff- oder Glasrohren durch zu starkes Anziehen der
Schrauben! Bei Kunststoff- oder Glasrohren wird die Verwendung einer metallischen
Halbschale (auf der Gegenseite der Spannschraube) empfohlen.
Abb. 11: Rohrhalterung fixieren
a Schraube Haltebügel
b Spannschraube
b
a
a
Montage
A0011550
A0011551
