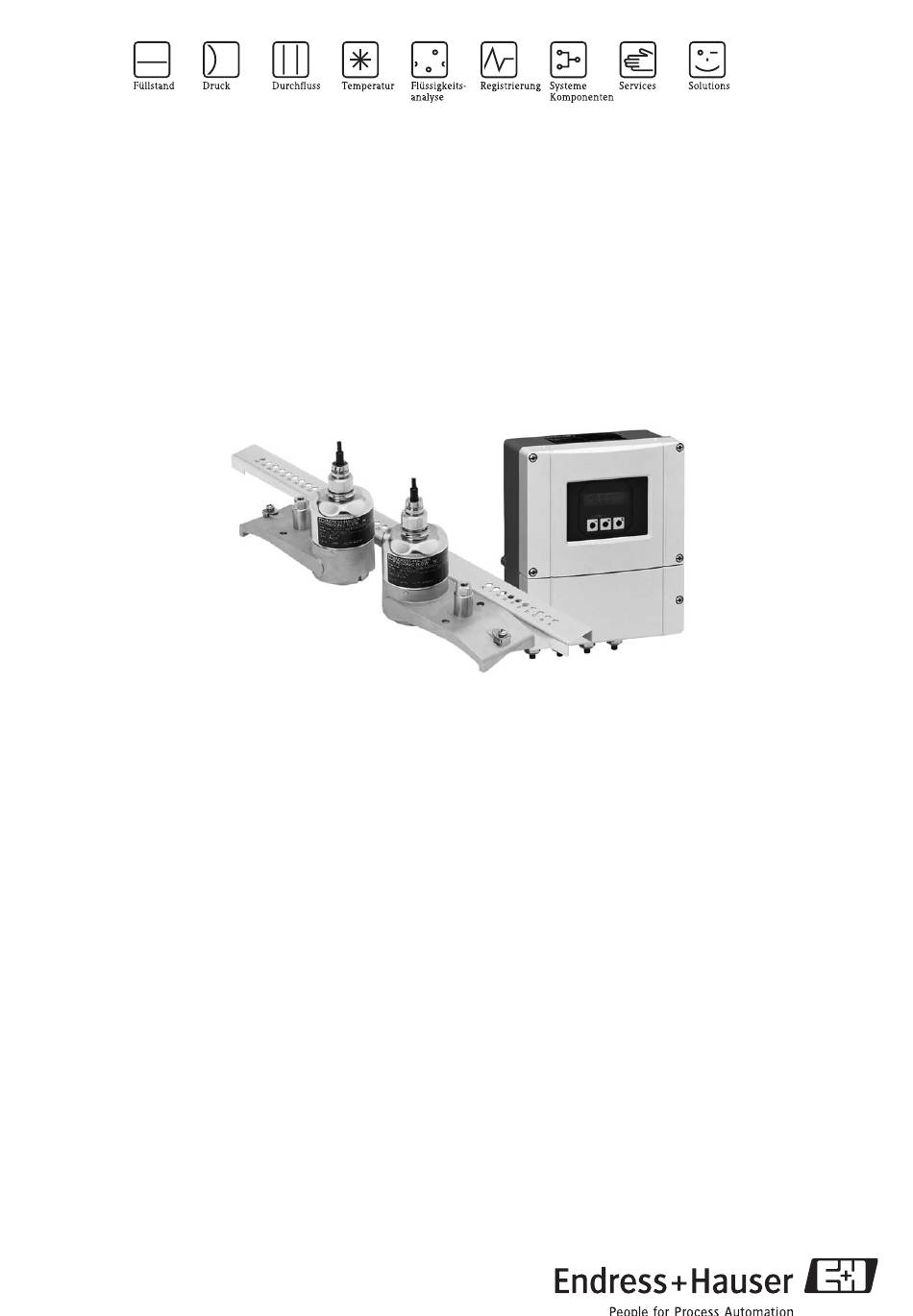

Technische Information
Proline Prosonic Flow 93W
Ultraschall Durchflussmesssystem
Durchflussmengenmessung für Standardanwendungen
mit Trinkwasser, Abwasser und Prozesswasser
Anwendungsbereiche
Die Messaufnehmer eignen sich hervorragend für die
berührungslose Messung von reinen oder leicht ver-
schmutzten Flüssigkeiten, unabhängig vom Druck
oder der elektrischen Leitfähigkeit.
• Geeignet für Rohrdurchmesser bis DN 4000 (156")
• Einsetzbar für alle Rohre aus Metall und Kunststoff,
sowie für Verbundrohre mit oder ohne Auskleidung
• Ideale Lösung für Anwendungen mit Wasser, z.B.
Trinkwasser, Brauchwasser, Abwasser, Salzwasser,
deionisiertes Wasser sowie Kühl- und Heißwasser
• Bestens geeignet für die
– nachträgliche Montage
– Durchflussüberwachung
– Verbesserung von Messstellen
• Schnittstelle für die einfache Integration in alle gängige
Prozessleitsysteme:
– HART
– PROFIBUS PA
– FOUNDATION Fieldbus
TI084D/06/de/06.09
71093737
Vorteile auf einen Blick
Das Prosonic Flow Ultraschall-Clamp-on-System
ermöglicht eine genaue und kostengünstige Durchfluss-
messung von außen, ohne Prozessunterbrechung.
Die Messung erfolgt in beide Fließrichtungen und
verursacht keinerlei Druckverluste.
• Garantiert präzise Messresultate dank der einfachen,
sicheren und menugeführten Messaufnehmermontage
• Langfristige Systemintegrität dank robuster Messauf-
nehmer und dem industriellem Design des Montage-
sets
• Automatische Frequenzscan für optimierte Installation
und maximale Messleistung
• IP 68 für Rohrleitungen unter Wasser
• Auch als Einsteckausführung erhältlich
• Lieferbar auch als Zweipfad-System für kurze
Einlaufstecken
• Fernparametrierung via Endress+Hauser FieldCare
Software
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Endress+Hauser Proline Prosonic Flow 93W
Inhaltszusammenfassung für Endress+Hauser Proline Prosonic Flow 93W
- Seite 1 Technische Information Proline Prosonic Flow 93W Ultraschall Durchflussmesssystem Durchflussmengenmessung für Standardanwendungen mit Trinkwasser, Abwasser und Prozesswasser Anwendungsbereiche Vorteile auf einen Blick Die Messaufnehmer eignen sich hervorragend für die Das Prosonic Flow Ultraschall-Clamp-on-System berührungslose Messung von reinen oder leicht ver- ermöglicht eine genaue und kostengünstige Durchfluss- schmutzten Flüssigkeiten, unabhängig vom Druck...
-
Seite 2: Inhaltsverzeichnis
Proline Prosonic Flow 93W Inhaltsverzeichnis Arbeitsweise und Systemaufbau ....3 Anzeige- und Bedienoberfläche ....23 Messprinzip . -
Seite 3: Arbeitsweise Und Systemaufbau
Proline Prosonic Flow 93W Arbeitsweise und Systemaufbau Messprinzip Das Messsystem arbeitet nach dem Laufzeitdifferenz-Messverfahren. Bei diesem Messverfahren werden zwischen zwei Messaufnehmern akustische Signale (Ultraschall) gesendet. Die Signale werden bidirektional gesendet, d.h. der jeweilige Messaufnehmer arbeitet sowohl als Schallgeber als auch als Schallempfänger. - Seite 4 Proline Prosonic Flow 93W Messumformer Prosonic Flow 93 Wandaufbaugehäuse für Montage in Ex-freie Zone A0009629 Messaufnehmer Prosonic Flow W Prosonic Flow W Clamp On Ausführung Einbauausführung A0009674 A0009674 Zubehör für die Montage Für die Messaufnehmer müssen die erforderlichen Einbauabstände ermittelt werden. Zur Ermittlung dieser Werte werden Angaben über den Messstoff, das verwendete Rohrmaterial und die genauen Rohrdimensionen...
-
Seite 5: Anordnung Messaufnehmer
Proline Prosonic Flow 93W Anordnung Messaufnehmer Die Messaufnehmer können unterschiedlich angeordnet werden: • Montage für eine Messung über eine Traverse: Die Messaufnehmer befinden sich auf gegenüberliegenden Seiten der Rohrleitung. • Montage für eine Messung über zwei Traversen: Die Messaufnehmer befinden sich auf der gleichen Seite der Rohrleitung. - Seite 6 Proline Prosonic Flow 93W A0001159 Zweikanal-Messung: Beispiel für die Anordnung der Messaufnehmerpaare an zwei separaten Messstellen Messkanal 1: Montage des Messaufnehmerpaars für eine Messung über zwei Traversen Messkanal 2: Montage des Messaufnehmerpaars für eine Messung über eine Traverse Zweipfad-Messung Bei der Zweipfad-Messung wird der Durchfluss redundant an einer Messstelle erfasst.
-
Seite 7: Eingangskenngrößen
Proline Prosonic Flow 93W Eingangskenngrößen Messgröße Durchflussgeschwindigkeit (Laufzeitdifferenz proportional zur Durchflussgeschwindigkeit) Messbereich Typisch v = 0…15 m/s (0…50 ft/s) mit der spezifizierten Messgenauigkeit Messdynamik Über 150 : 1 Eingangssignal Statuseingang (Hilfseingang) U = 3…30 V DC, R = 5 kΩ, galvanisch getrennt Konfigurierbar für:... -
Seite 8: Ausfallsignal
Proline Prosonic Flow 93W FOUNDATION Fieldbus Schnittstelle: • FOUNDATION Fieldbus H1, IEC 61158-2 • galvanisch getrennt • Datenübertragungsgeschwindigkeit, unterstützte Baudrate: 31,25 kBit/s • Stromaufnahme = 12 mA • Fehlerstrom FDE (Fault Disconnection Electronic) = 0 mA • Signalcodierung = Manchester II •... -
Seite 9: Hilfsenergie
Proline Prosonic Flow 93W Hilfsenergie Elektrischer Anschluss Anschluss HART Ausführung Messeinheit N (L-) L1 (L+) – – – – A0011343 Anschließen des Messumformers (HART Ausführung), Leitungsquerschnitt max. 2,5 mm Kabel für Hilfsenergie: 85…260 V AC, 20…55 V AC, 16…62 V DC Klemme Nr. - Seite 10 Proline Prosonic Flow 93W Anschluss PROFIBUS PA Ausführung N (L-) (DGND) DP (B) PA (+) L1 (L+) +5 V DP (A) PA (–) – – – – A0011344 Anschließen des Messumformers (PROFIBUS PA Ausführung), Leitungsquerschnitt max. 2,5 mm Kabel für Hilfsenergie: 85…260 V AC, 20…55 V AC, 16…62 V DC Klemme Nr.
-
Seite 11: Anschluss Verbindungskabel
Proline Prosonic Flow 93W Anschluss FOUNDATION Fieldbus Ausführung N (L-) FF (+) L1 (L+) FF (–) – – – – A0011345 Anschließen des Messumformers (FOUNDATION Fieldbus Ausführung), Leitungsquerschnitt max. 2,5 mm Kabel für Hilfsenergie: 85…260 V AC, 20…55 V AC, 16…62 V DC Klemme Nr. -
Seite 12: Versorgungsspannung
• Gewinde für Kabeleinführung 1/2"-NPT, G 1/2" A0008152 Kabelverschraubung für zwei Verbindungskabel pro Kabeleinführung Verbindungskabel Es sind ausschließlich die von Endress+Hauser mitgelieferten Verbindungskabel zu verwenden! (Messaufnehmer/-umformer) Die Verbindungskabel sind in unterschiedlichen Ausführungen verfügbar → ä 24. • Kabelmaterial aus PVC (Standard) oder PTFE (für höhere Temperaturen) •... -
Seite 13: Messgenauigkeit
Proline Prosonic Flow 93W Messgenauigkeit Referenzbedingungen • Messstofftemperatur: +28 °C ± 2 K • Umgebungstemperatur: +22 °C ± 2 K • Warmlaufzeit: 30 Minuten • Einlaufstrecke >10 x DN, Auslaufstrecke > 5 x DN • Messaufnehmer und Messumformer sind geerdet. -
Seite 14: Einsatzbedingungen: Einbau
Proline Prosonic Flow 93W Einsatzbedingungen: Einbau Einbauhinweise Einbauort Eine korrekte Durchflussmessung ist nur bei gefüllter Rohrleitung möglich. Der Einbau der Messaufnehmer in eine Steigleitung ist zu bevorzugen. Hinweis! Luftansammlungen oder Gasblasenbildung im Messrohr können zu erhöhten Messfehlern führen. Aus diesem Grund sind folgende Einbauorte zu vermeiden: •... -
Seite 15: Ein- Und Auslaufstrecken
Proline Prosonic Flow 93W Ein- und Auslaufstrecken Der Messaufnehmer ist nach Möglichkeit vor Armaturen, wie Ventilen, T-Stücken, Krümmern usw. zu montieren. Zur Einhaltung der Messgenauigkeitsspezifikationen sind folgende Ein- und Auslaufstrecken zu beachten: ³ 15 x DN ³ 5 x DN ³... -
Seite 16: Schutzart
Proline Prosonic Flow 93W Schutzart Messumformer IP 67 (NEMA 4X) Messaufnehmer IP 68 (NEMA 6P) Messaufnehmer DDU18 (Zubehör: Schallgeschwindigkeitsmessung) IP 68 (NEMA 6P) Messaufnehmer DDU19 (Zubehör: Wandstärkemessung) IP 67 (NEMA 4X) Stoß- und Schwingungs- gemäß IEC 68-2-6 festigkeit Elektromagnetische Elektromagnetische Verträglichkeit (EMV-Anforderungen) nach EN 61326/A1 (IEC 1326) "Emission gemäß... -
Seite 17: Konstruktiver Aufbau
Proline Prosonic Flow 93W Konstruktiver Aufbau Bauform, Maße Messumformer Wandaufbaugehäuse A0001150 Abmessungen in SI-Einheiten 90,5 159,5 >50 81,5 11,5 8xM5 Alle Abmessungen in [mm] Dimensions in US units 8.46 9.84 3.56 6.27 5.31 3.54 1.77 >1.97 3.18 2.08 3.74 2.08 4.01... - Seite 18 Proline Prosonic Flow 93W Schalttafeleinbau Hinweis! Für die Montage sind Montagesets als Zubehör verfügbar → ä 24. +0.5 (+0.019) –0.5 (–0.019) 210 (8.27) +0.5 (+0.019) –0.5 (–0.019) 245 (9.65) ~110 (~4.33) mm (inch) A0001131 Rohrmontage Hinweis! Für die Montage sind Montagesets als Zubehör verfügbar → ä 24.
- Seite 19 Proline Prosonic Flow 93W Messaufnehmer Prosonic Flow W (Clamp on) A0001154 Montage für eine Messung über zwei Traversen Abmessungen in SI-Einheiten ∅ 58 max. 872 min. 0,5 Abhängig von den Messstellenbedingungen (Rohr, Messstoff etc.). Abmessung "H" kann ermittelt werden: Rohraußendurchmesser •...
- Seite 20 Proline Prosonic Flow 93W A0001155 Montage für eine Messung über eine Traverse Abmessungen in SI-Einheiten ∅ 58 max. 872 Abhängig von den Messstellenbedingungen (Rohr, Messstoff etc.). Abmessung "G" kann ermittelt werden: Rohraußendurchmesser • bei der Montage über Messaufnehmer (Quick Setup oder FieldCare) •...
- Seite 21 Proline Prosonic Flow 93W Messaufnehmer Prosonic Flow W (Einbauausführung) A0001153 Montage für eine Messung über eine Traverse (Einspur) Abmessungen in SI-Einheiten ∅ 58 ∼150 25° Abstand Messaufnehmer Spurlänge Rohraußen- durchmesser Abhängig von den Messstellenbedingungen (Rohr, Messstoff etc.). Abmessung "F" und "G" können ermittelt werden: •...
-
Seite 22: Gewicht
Proline Prosonic Flow 93W Gewicht Messumfomer • Wandaufbaugehäuse: 6,0 kg (13.2 lb) • Feldgehäuse: 6,7 kg (14,8 lb) Messaufnehmer • Prosonic Flow W Clamp on (inkl. Montagematerial): 2,8 kg (6.2 lb) • Prosonic Flow W Einbauausführung (inkl. Montagematerial): – Einspur-Ausführung: 4,5 kg (9.92 lb) –... -
Seite 23: Anzeige- Und Bedienoberfläche
Zertifikate und Zulassungen CE-Zeichen Das Messsystem erfüllt die gesetzlichen Anforderungen der EG-Richtlinien. Endress+Hauser bestätigt die erfolgreiche Prüfung des Gerätes mit der Anbringung des CE-Zeichens. C-Tick Zeichen Das Messsystem ist in Übereinstimmung mit den EMV Anforderungen der Behörde "Australian Communications and Media Authority (ACMA)"... -
Seite 24: Externe Normen Und Richtlinien
Bestellinformationen und ausführliche Angaben zum Bestellcode erhalten Sie von Ihrer Endress+Hauser- Serviceorganisation. Zubehör Für Messumformer und Messaufnehmer sind verschiedene Zubehörteile lieferbar, die bei Endress+Hauser separat bestellt werden können. Ausführliche Angaben zum betreffenden Bestellcode erhalten Sie von Ihrer Endress+Hauser Serviceorganisation. Gerätespezifisches Zubehör Zubehör(teil) -
Seite 25: Messprinzipspezifisches Zubehör
Proline Prosonic Flow 93W Zubehör(teil) Beschreibung Bestell-Code Messaufnehmer DDU18 Messaufnehmer zur Schallgeschwindigkeitsmessung • –40...+80 °C 50091703 • 0...+170 °C 50091704 Messaufnehmer DDU19 Messaufnehmer zur Wandstärkemessung. 50091713 Messprinzipspezifisches Zubehör(teil) Beschreibung Bestell-Code Zubehör Montageset für Montageset für Wandaufbaugehäuse. DK9WM - A Aluminiumfeldgehäuse Geeignet für:... -
Seite 26: Kommunikationsspezifisches Zubehör
Proline Prosonic Flow 93W Kommunikationsspezifisches Zubehör(teil) Beschreibung Bestell-Code Zubehör HART Handbediengerät Handbediengerät für die Fernparametrierung und DXR375 - ******* DXR375 Messwertabfrage über den Stromausgang HART (4…20 mA) und FOUNDATION Fieldbus. Weitere Informationen erhalten Sie von Ihrer zuständigen Endress+Hauser-Vertretung. Fieldgate FXA320... -
Seite 27: Ergänzende Dokumentationen
PROFIBUS Registriertes Warenzeichen der PROFIBUS Nutzerorganisation e.V., Karlsruhe, D FOUNDATION™ Fieldbus Registriertes Warenzeichen der Fieldbus FOUNDATION, Austin, USA ® ® ® HistoROM™, T-DAT™, F-CHIP , FieldCare , Fieldcheck Angemeldete oder registrierte Warenzeichen der Firma Endress+Hauser Flowtec AG, Reinach, CH Endress+Hauser... - Seite 28 Deutschland Österreich Schweiz Endress+Hauser Vertrieb Service Technische Büros Endress+Hauser Endress+Hauser • • • Messtechnik Beratung Help-Desk Hamburg Ges.m.b.H. Metso AG • • • GmbH+Co. KG Information Feldservice Berlin Lehnergasse 4 Kägenstrasse 2 • • • Colmarer Straße 6 Auftrag Ersatzteile/Reparatur...
