Proline Prosonic Flow 93T Portable
Verbindungskabel
(Messaufnehmer/-umformer)
!
Potentialausgleich
Referenzbedingungen
Messabweichung
Endress+Hauser
Es sind ausschließlich die von Endress+Hauser mitgelieferten Verbindungskabel zu verwenden!
Die Verbindungskabel sind in unterschiedlichen Ausführungen verfügbar → ä 48.
• Kabelmaterial: PTFE
• Kabellängen: 5 m (16.4 feet), 10 m (32.8 feet)
Hinweis!
Um korrekte Messresultate zu gewährleisten, Verbindungskabel nicht in die Nähe von elektrischen
Maschinen und Schaltelementen verlegen.
Spezielle Maßnahmen für den Potentialausgleich sind nicht erforderlich.
10.1.6

Messgenauigkeit

• Messstofftemperatur: +28 °C ± 2 K
• Umgebungstemperatur: +22 °C ± 2 K
• Warmlaufzeit: 30 Minuten.
Einbau:
• Einlaufstrecke >10 x DN
• Auslaufstrecke > 5 x DN
• Messaufnehmer und Messumformer sind geerdet.
• Die Messaufnehmer sind ordnungsgemäß montiert.
Die Messabweichung ist von mehreren Faktoren abhängig. Grundsätzlich wird zwischen der Mess-
abweichung des Messgeräts (Prosonic Flow 93 = 0,5 % vom Messwert) und einer zusätzlichen, vom
Messgerät unabhängigen, installationsbedingten Messabweichung (typisch 1,5 % vom Messwert)
unterschieden.
Die installationsbedingte Messabweichung ist abhängig von den vor Ort herrschenden Installations-
bedingungen wie z.B. der Nennweite, der Wandstärke, der realen Rohrgeometrie, dem Messstoff
etc.
Die Summe aus beiden Messabweichungen ergibt die Messabweichung an der Messstelle.
%
3.5
2.0
0.5
0 2 4 6

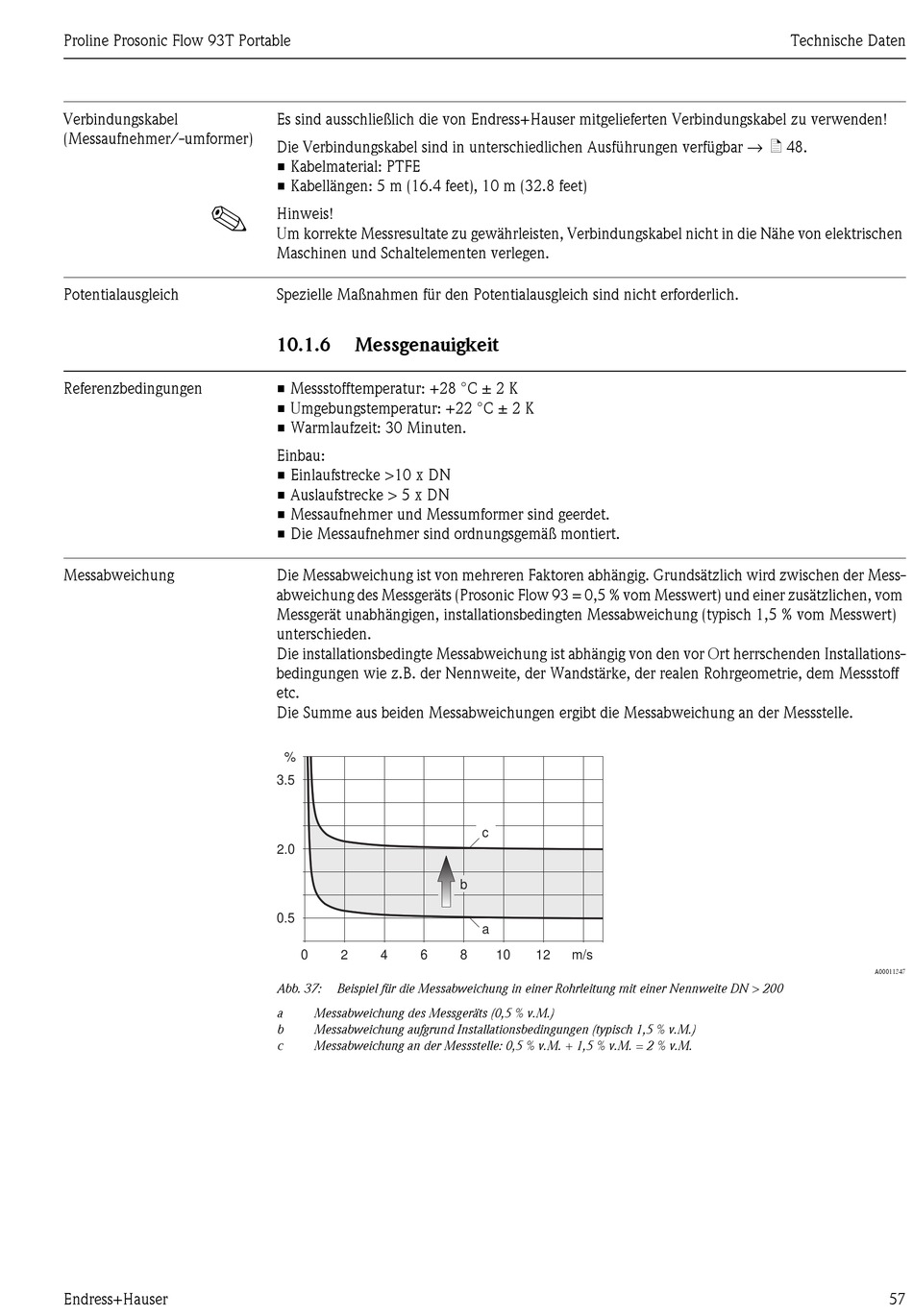

Abb. 37: Beispiel für die Messabweichung in einer Rohrleitung mit einer Nennweite DN > 200
a Messabweichung des Messgeräts (0,5 % v.M.)
b Messabweichung aufgrund Installationsbedingungen (typisch 1,5 % v.M.)
c Messabweichung an der Messstelle: 0,5 % v.M. + 1,5 % v.M. = 2 % v.M.
c
b
a
8 10 12 m/s
