3.6.4
Montage mit Spannbändern (flexibel)
Für Messaufnehmer Prosonic Flow 93P (DN 50...4000).
Achtung!
• Rätsche und Federn vor jedem Gebrauch auf Funktionssicherheit überprüfen.
• Spannbänder auf eventuelle Beschädigungen überprüfen.
Vorgehensweise
Schließen des Spannbandverschlusses
1.
Gewindebolzen auf das Spannband aufschieben.
2.
Das Spannband unverdreht um das Rohr führen und das Ende bei geöffneter Rätsche (a) durch
den Achsenschlitz schieben. Von Hand vorspannen durch Ziehen am freien Spannbandende.
!
Hinweis!
Ohne Vorspannen ist das Lösen der Spannbänder erschwert.
3.
Stufenloses Anspannen durch Rätschenbewegung, d.h. den Hebel vor- und zurückbewegen
(b), bis das Spannband optimal gespannt ist.
4.
Anschließend Hebel zuklappen (c).
"
Achtung!
Spannsicherung (d) muss beidseitig einrasten!
Öffnen des Spannbandverschlusses
1.
Hebelsicherung (e) zurückziehen und gleichzeitig Hebel um 180° aufklappen (f) bis Hebel-
sicherung (g) eingerastet ist.
2.
Spannband herausziehen.
a

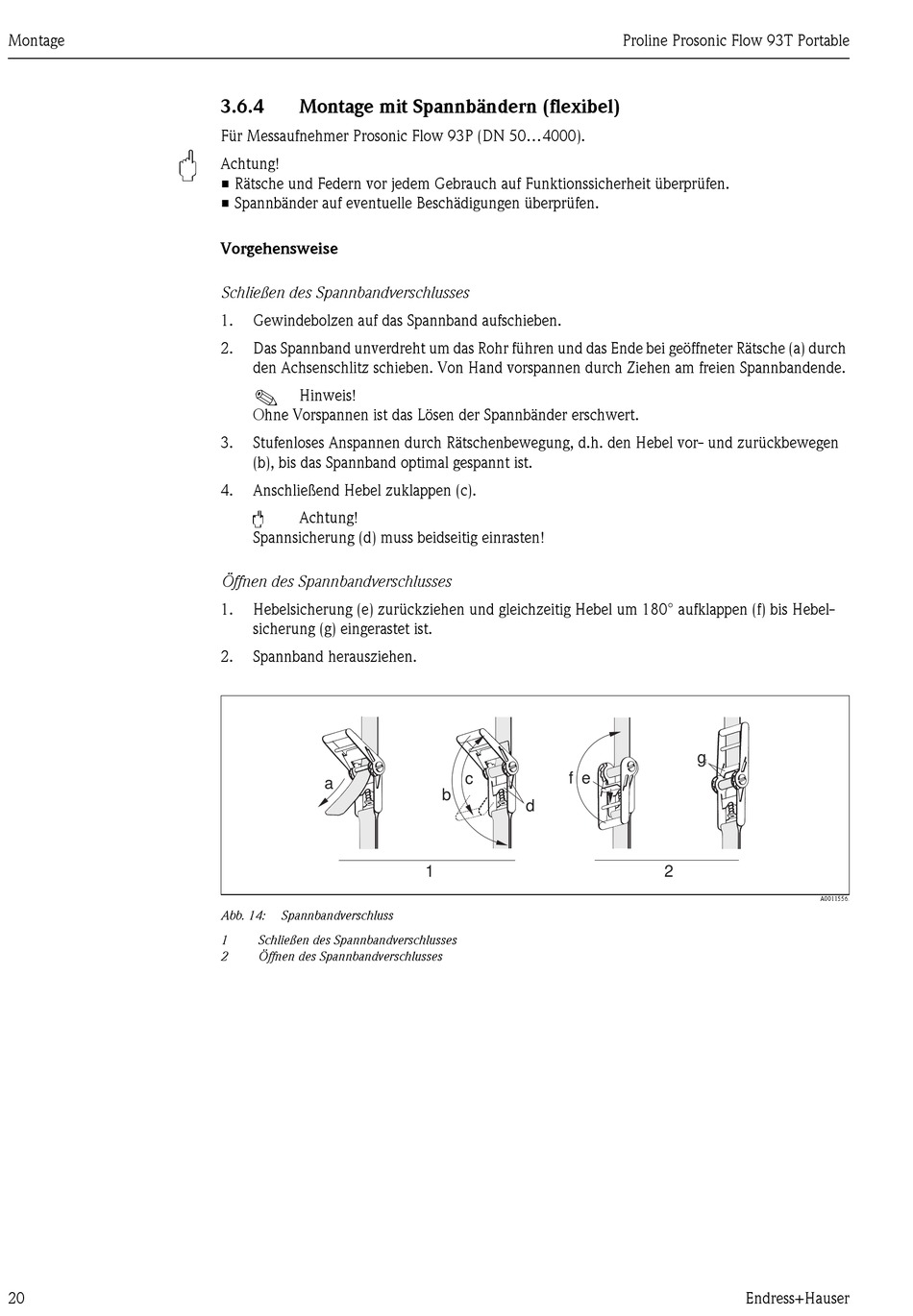

Abb. 14:
Spannbandverschluss
1
Schließen des Spannbandverschlusses
2
Öffnen des Spannbandverschlusses
