Proline Prosonic Flow 93T Portable
#
#
!
Endress+Hauser
4

Verdrahtung

4.1

Aufladen des NiMH-Akkumulator

Warnung!
• Das Aufladen des Geräteakkus (NiMH-Akkumulatoren) darf nur über das mitgelieferte Ladegerät
erfolgen. Die Verwendung von Fremdgeräten kann zur Überhitzung des Geräteakkus führen.
• Die Angaben auf dem Typenschild des Ladegeräts mit der ortsüblicher Versorgungsspannung und
Frequenz vergleichen.
Zum Aufladen des Geräteakkus das Ladegerät an den Stecker für die 12 V DC Spannungsversorgung
des Messgerätes anschließen (→ å 27, Nr. 7). Die Ladezeit des Geräteakkus beträgt ca. 3,6 Stun-
den, die anschließende Betriebdauer ca. 8 Stunden.
4.2

Anschluss des Verbindungskabels

Warnung!
• Es sind ausschließlich die von Endress+Hauser mitgelieferten Verbindungskabel zu verwenden.
• Nur bei Akku-Betrieb erfüllt die Messgerät die allgemeinen Sicherheitsanforderungen gemäß
EN 61010-1, die EMV-Anforderungen gemäß IEC/EN 61326. Für den Messbetrieb das Lade-
gerät vom Messgerät trennen.
Die Verbindungskabel sind in verschiedenen Längen erhältlich → ä 48.
Das Verbindungskabel an die Anschlüsse CH-DN (stromabwärts) und CH-UP (stromaufwärts)
anschließen (→ å 27, Nr. 4 und 5). Die Stecker am Verbindungskabel und am Messgerät besitzen
den gleichen Farbcode.
Hinweis!
Um korrekte Messresultate zu gewährleisten, Kabel nicht in die Nähe von elektrischen Maschinen
und Schaltelementen verlegen.

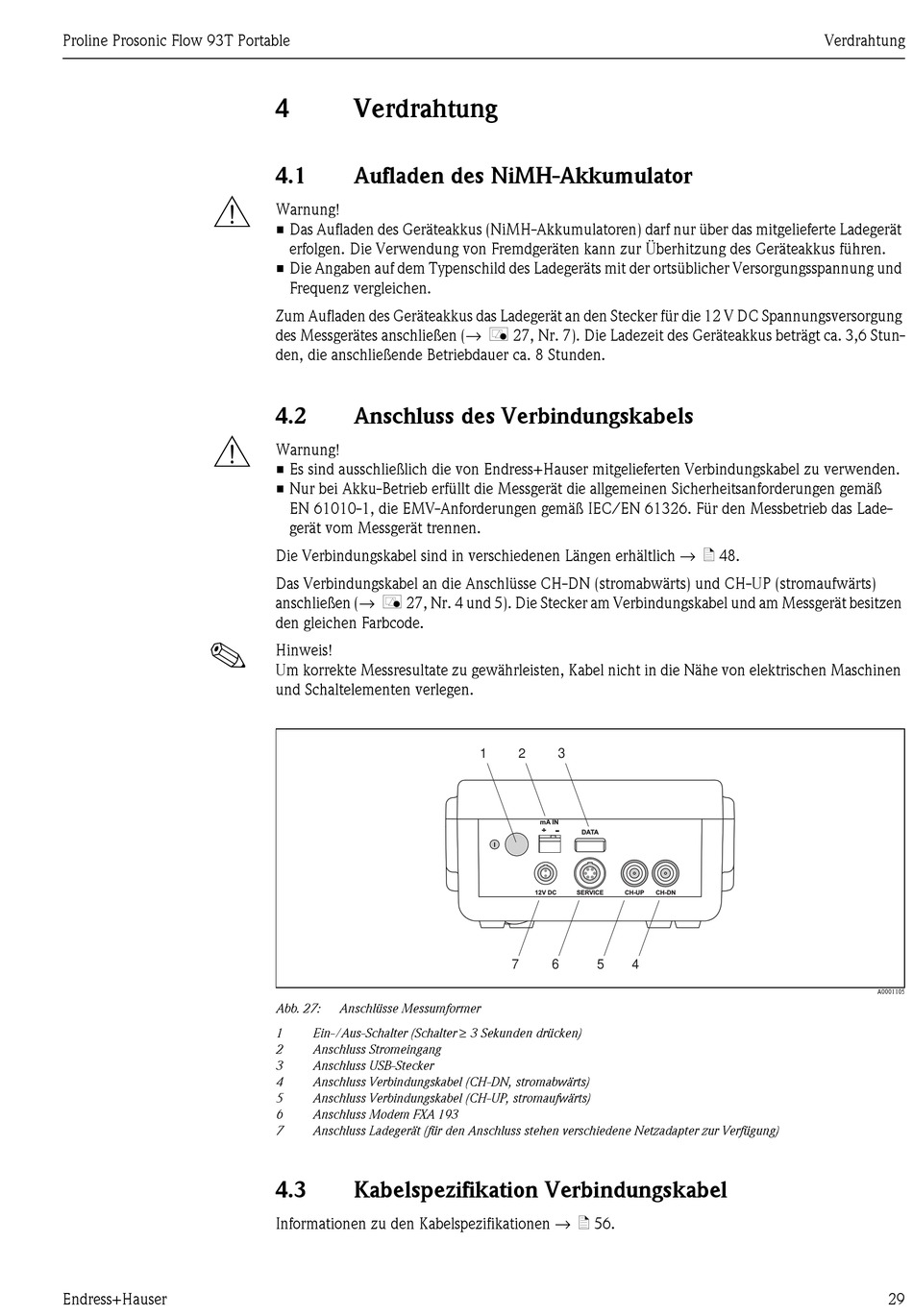

Abb. 27: Anschlüsse Messumformer
Ein-/Aus-Schalter (Schalter ≥ 3 Sekunden drücken)
1
2 Anschluss Stromeingang
3 Anschluss USB-Stecker
4 Anschluss Verbindungskabel (CH-DN, stromabwärts)
5 Anschluss Verbindungskabel (CH-UP, stromaufwärts)
6 Anschluss Modem FXA 193
7 Anschluss Ladegerät (für den Anschluss stehen verschiedene Netzadapter zur Verfügung)
4.3

Kabelspezifikation Verbindungskabel

Informationen zu den Kabelspezifikationen → ä 56.
1 2 3
mA IN
DATA
12V DC SERVICE CH-UP
7 6 5 4
Verdrahtung
CH-DN
A0001105
