5. Verschraubung der Fixierteile auf den Messschnüren lösen und Messschnüre von den
Gewindebolzen entfernen.
6. Messaufnehmerhalterungen über den jeweiligen Gewindebolzen schieben und mit der
Haltemutter fest anziehen.

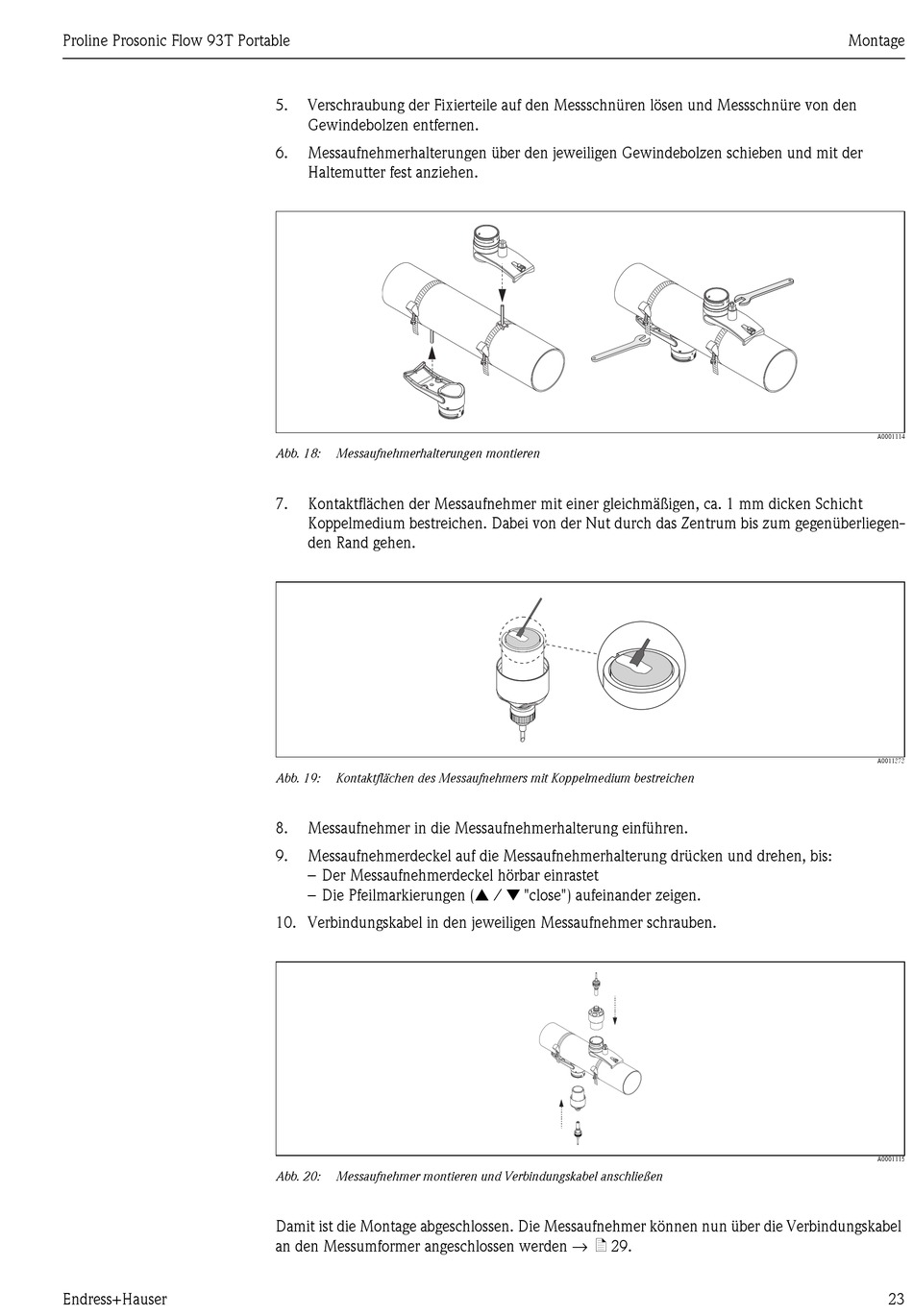

Abb. 18: Messaufnehmerhalterungen montieren
7. Kontaktflächen der Messaufnehmer mit einer gleichmäßigen, ca. 1 mm dicken Schicht
Koppelmedium bestreichen. Dabei von der Nut durch das Zentrum bis zum gegenüberliegen-
den Rand gehen.
Abb. 19: Kontaktflächen des Messaufnehmers mit Koppelmedium bestreichen
8. Messaufnehmer in die Messaufnehmerhalterung einführen.
9. Messaufnehmerdeckel auf die Messaufnehmerhalterung drücken und drehen, bis:
– Der Messaufnehmerdeckel hörbar einrastet
– Die Pfeilmarkierungen (Å / Æ "close") aufeinander zeigen.
10. Verbindungskabel in den jeweiligen Messaufnehmer schrauben.
Abb. 20: Messaufnehmer montieren und Verbindungskabel anschließen
Damit ist die Montage abgeschlossen. Die Messaufnehmer können nun über die Verbindungskabel
an den Messumformer angeschlossen werden → ä 29.
