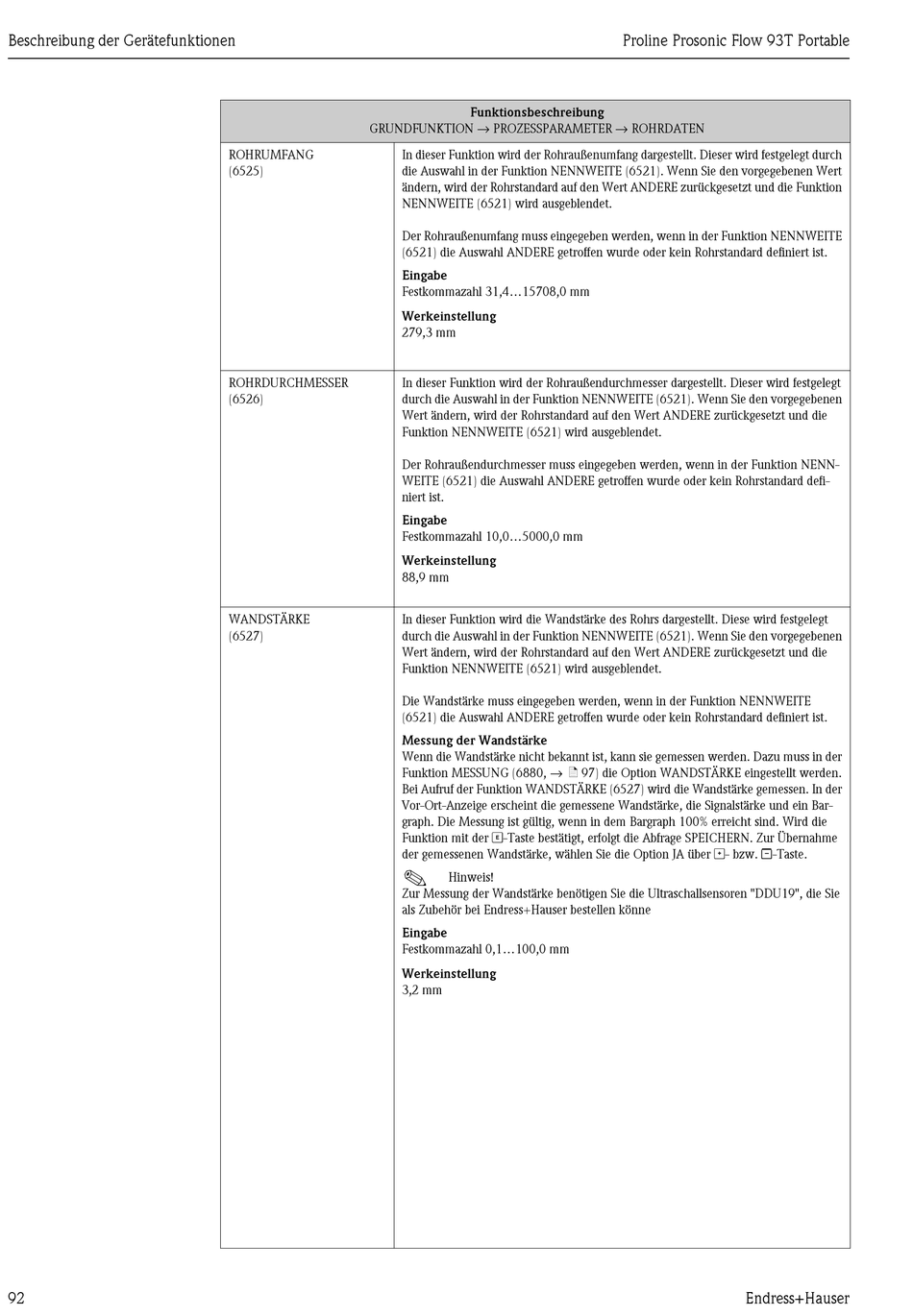

Beschreibung der Gerätefunktionen
92
GRUNDFUNKTION → PROZESSPARAMETER → ROHRDATEN
ROHRUMFANG
(6525)
ROHRDURCHMESSER
(6526)
WANDSTÄRKE
(6527)
Funktionsbeschreibung
In dieser Funktion wird der Rohraußenumfang dargestellt. Dieser wird festgelegt durch
die Auswahl in der Funktion NENNWEITE (6521). Wenn Sie den vorgegebenen Wert
ändern, wird der Rohrstandard auf den Wert ANDERE zurückgesetzt und die Funktion
NENNWEITE (6521) wird ausgeblendet.
Der Rohraußenumfang muss eingegeben werden, wenn in der Funktion NENNWEITE
(6521) die Auswahl ANDERE getroffen wurde oder kein Rohrstandard definiert ist.
Eingabe
Festkommazahl 31,4...15708,0 mm
Werkeinstellung
279,3 mm
In dieser Funktion wird der Rohraußendurchmesser dargestellt. Dieser wird festgelegt
durch die Auswahl in der Funktion NENNWEITE (6521). Wenn Sie den vorgegebenen
Wert ändern, wird der Rohrstandard auf den Wert ANDERE zurückgesetzt und die
Funktion NENNWEITE (6521) wird ausgeblendet.
Der Rohraußendurchmesser muss eingegeben werden, wenn in der Funktion NENN-
WEITE (6521) die Auswahl ANDERE getroffen wurde oder kein Rohrstandard defi-
niert ist.
Eingabe
Festkommazahl 10,0...5000,0 mm
Werkeinstellung
88,9 mm
In dieser Funktion wird die Wandstärke des Rohrs dargestellt. Diese wird festgelegt
durch die Auswahl in der Funktion NENNWEITE (6521). Wenn Sie den vorgegebenen
Wert ändern, wird der Rohrstandard auf den Wert ANDERE zurückgesetzt und die
Funktion NENNWEITE (6521) wird ausgeblendet.
Die Wandstärke muss eingegeben werden, wenn in der Funktion NENNWEITE
(6521) die Auswahl ANDERE getroffen wurde oder kein Rohrstandard definiert ist.
Messung der Wandstärke
Wenn die Wandstärke nicht bekannt ist, kann sie gemessen werden. Dazu muss in der
Funktion MESSUNG (6880, → ä 97) die Option WANDSTÄRKE eingestellt werden.
Bei Aufruf der Funktion WANDSTÄRKE (6527) wird die Wandstärke gemessen. In der
Vor-Ort-Anzeige erscheint die gemessene Wandstärke, die Signalstärke und ein Bar-
graph. Die Messung ist gültig, wenn in dem Bargraph 100% erreicht sind. Wird die
Funktion mit der F-Taste bestätigt, erfolgt die Abfrage SPEICHERN. Zur Übernahme
der gemessenen Wandstärke, wählen Sie die Option JA über O- bzw. S-Taste.
!
Hinweis!
Zur Messung der Wandstärke benötigen Sie die Ultraschallsensoren "DDU19", die Sie
als Zubehör bei Endress+Hauser bestellen könne
Eingabe
Festkommazahl 0,1...100,0 mm
Werkeinstellung
3,2 mm
