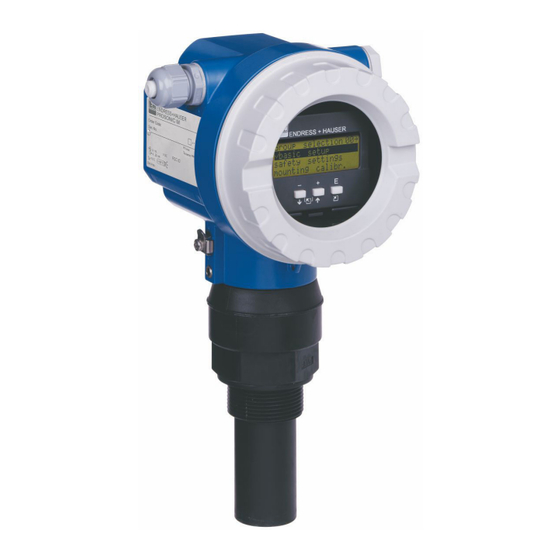

Endress+Hauser Prosonic M FMU40 HART Betriebsanleitung

Ultraschallmesstechnik
Vorschau ausblenden Andere Handbücher für Prosonic M FMU40 HART:

Werbung

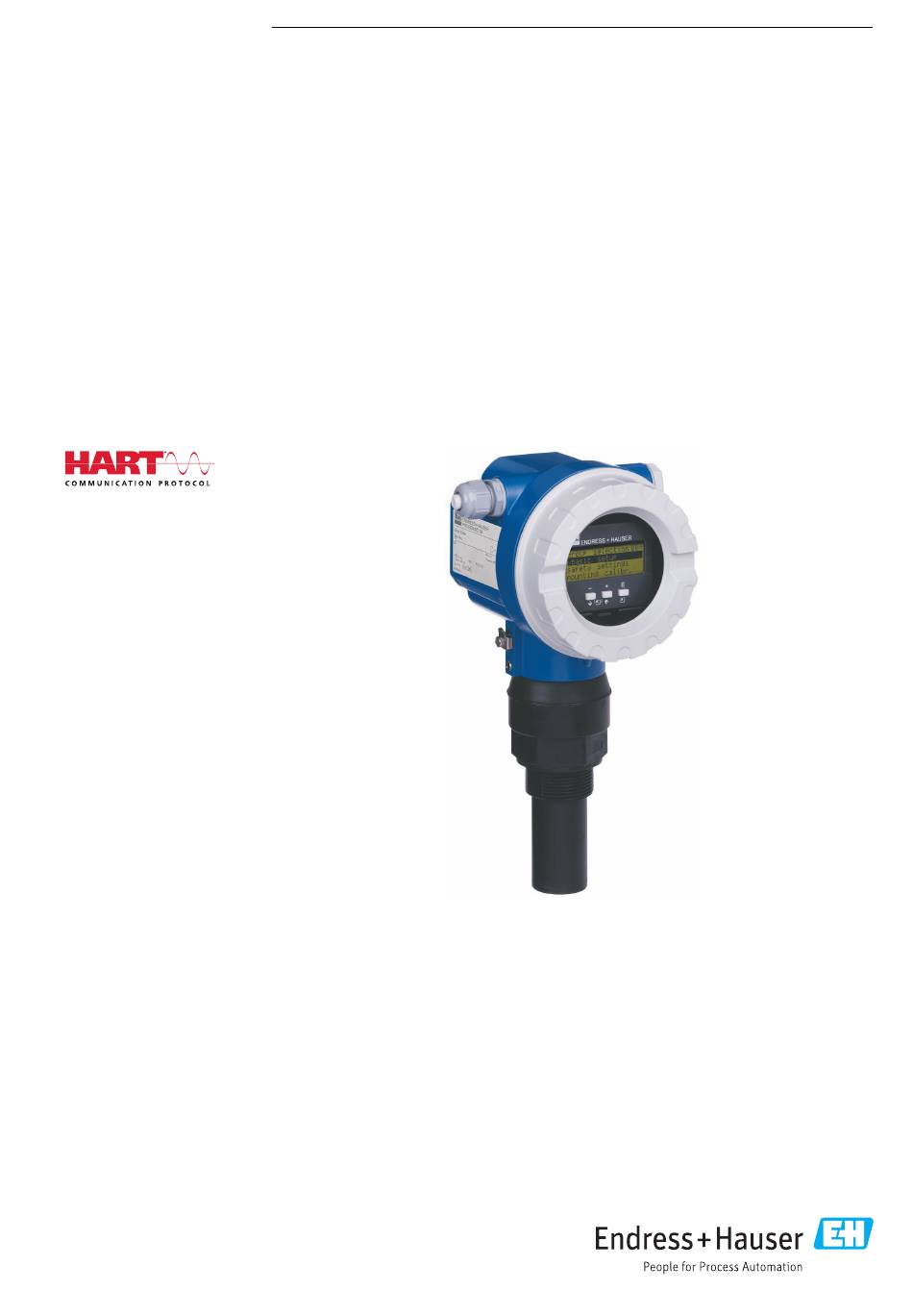

BA01961F/00/DE/01.22-00
71565045
2022-04-04
Products
Betriebsanleitung
Prosonic M FMU40
HART
Ultraschallmesstechnik
Solutions
Services

Werbung

loading

Verwandte Anleitungen für Endress+Hauser Prosonic M FMU40 HART

Inhaltszusammenfassung für Endress+Hauser Prosonic M FMU40 HART

  • Seite 1 Products Solutions Services BA01961F/00/DE/01.22-00 71565045 2022-04-04 Betriebsanleitung Prosonic M FMU40 HART Ultraschallmesstechnik...
  • Seite 2 Prosonic M FMU40 HART Order code: XXXXX-XXXXXX Ser. no.: XXXXXXXXXXXX Ext. ord. cd.: XXX.XXXX.XX Serial number www.endress.com/deviceviewer Endress+Hauser Operations App A0023555 Endress+Hauser...
  • Seite 3 Herstelleradresse ..... . . 8 12.2 Endress+Hauser Dienstleistungen ..41 Lagerung und Transport ....9 12.3 Entsorgung .
  • Seite 4 Hinweise zum Dokument Prosonic M FMU40 HART Hinweise zum Dokument Dokumentfunktion Diese Anleitung liefert alle Informationen, die in den verschiedenen Phasen des Lebens- zyklus des Geräts benötigt werden. Symbole 1.2.1 Warnhinweissymbole GEFAHR Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht ver- mieden wird, zu Tod oder schwerer Körperverletzung führen wird.
  • Seite 5 Ergänzende Dokumentation Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • W@M Device Viewer (www.endress.com/deviceviewer): Seriennummer vom Typen- schild eingeben • Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben 1.3.1 Standarddokumentation Technische Information (TI) Planungshilfe ‒ Beinhaltet technische Daten für die Planung und Bestellinformationen.
  • Seite 6 Das Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. 2.5.1 CE-Zeichen Das Gerät erfüllt die gesetzlichen Anforderungen der anwendbaren EU-Richtlinien. Diese sind zusammen mit den angewandten Normen in der entsprechenden EU-Konformitätser- klärung aufgeführt. Endress+Hauser bestätigt die erfolgreiche Prüfung des Geräts mit der Anbringung des CE-Zeichens. Endress+Hauser...
  • Seite 7 EAC-Konformität Das Gerät erfüllt die gesetzlichen Anforderungen der anwendbaren EAC-Richtlinien. Diese sind zusammen mit den angewandten Normen in der entsprechenden EAC-Konformitäts- erklärung aufgeführt. Endress+Hauser bestätigt die erfolgreiche Prüfung des Geräts mit der Anbringung des EAC-Zeichens. IT-Sicherheit Eine Gewährleistung ist nur dann gegeben, wenn das Gerät gemäß der Betriebsanleitung installiert und eingesetzt wird.
  • Seite 8  Alle Angaben zum Gerät und zum Umfang der zugehörigen Technischen Doku- mentation werden angezeigt. ‣ Seriennummer vom Typenschild in die Endress+Hauser Operations App eingeben oder per Kamera den 2-D-Matrixcode auf dem Typenschild einscannen  Alle Angaben zum Gerät und zum Umfang der zugehörigen Technischen Doku- mentation werden angezeigt.
  • Seite 9 Prosonic M FMU40 HART Montage Herstellungsort: Siehe Typenschild. Lagerung und Transport • Messgerät stoßsicher verpacken. Die Originalverpackung bietet optimalen Schutz • Zulässige Lagerungstemperatur: –40 … +80 °C (–40 … 176 °F) 4.4.1 Produkt zur Messstelle transportieren VORSICHT Gehäuse oder Flansch kann beschädigt werden.
  • Seite 10 Montage Prosonic M FMU40 HART • Nur ein Gerät pro Behälter montieren: Signale mehrerer Geräte beeinflussen sich gegen- seitig • Detektionsbereich bestimmen, dafür 3-dB-Abstrahlwinkel α verwenden 5.1.2 Abstrahlwinkel W = 2 · D · tan A0038221  5 Zusammenhang zwischen Abstrahlwinkel α, Abstand D und Kegelweite W Kegeldurchmesser W in Abhängigkeit von Abstrahlwinkel α...
  • Seite 11 Prosonic M FMU40 HART Montage 5.1.4 Einbaubedingungen für den Sensor für Durchflussmessung • Messgerät auf der Oberwasserseite unmittelbar über dem maximalen Oberwasserpegel montieren • Blockdistanz beachten • Messgerät in der Mitte des Gerinnes oder Wehrs positionieren • Sensormembran parallel zur Wasseroberfläche ausrichten •...
  • Seite 12 Montage Prosonic M FMU40 HART ≥3 H ≥ 2 H A0038223  8 Dreieckswehr (Beispiel) BD Blockdistanz des Sensors Abgleich leer (bei Inbetriebnahme eingeben) Abgleich voll Maximaler Oberwasserpegel Endress+Hauser...
  • Seite 13 Prosonic M FMU40 HART Montage 5.1.5 Montagebeispiele A0038234  9 Montagebeispiele Mit Gegenmutter Mit Einschweißmuffe Mit Montagewinkel Mit Einschraubflansch 5.1.6 Gerät montieren HINWEIS Gerät kann beschädigt werden. ‣ Gerät nur am Einschraubstück einschrauben mit maximal 20 Nm (14,75 lbf ft).
  • Seite 14 Montage Prosonic M FMU40 HART Gehäuse drehen 4 mm A0037777  11 Gehäuse F12 oder T12 drehen, Beispiel Gehäuse F12 1. Befestigungsschraube lösen. 2. Gehäuse in die entsprechende Richtung drehen, maximal 350 °. 3. Befestigungsschraube anziehen, maximales Drehmoment 0,5 Nm (0,36 lbf ft).
  • Seite 15 Prosonic M FMU40 HART Montage A0038238  12 Parameter für den korrekten Betrieb des Geräts BD Blockdistanz Sicherheitsabstand Leerabgleich Messspanne Rohrstutzen montieren A0038239  13 Definition von Stutzenlänge L und Stutzendurchmesser D Stutzendurchmesser Stutzenlänge Bedingungen • Glatte Innenseiten in Rohrstutzen und tankseitigem Stutzenende Kanten, Schweißnähte und Grate entfernen...
  • Seite 16 Montage Prosonic M FMU40 HART 5.2.3 Sicherheitsabstand Das Gerät löst eine Warnung oder Alarm aus, wenn der Füllstand den Sicherheitsabstand (SD) erreicht. In der Funktion die Größe SD ist Sicherheitsabst. (015) frei einstellbar. In der Funktion im Sicherh.abst. (016) definieren, wie das Gerät reagieren muss, wenn der Sicherheitsabstand unterschritten wird.
  • Seite 17 Prosonic M FMU40 HART Elektrischer Anschluss Elektrischer Anschluss Anschlussbedingungen WARNUNG Explosionsgefahr durch fehlerhaften Anschluss. ‣ Entsprechende nationale Normen beachten. ‣ Angaben der Sicherheitshinweise (XA) einhalten. ‣ Prüfen, ob die Versorgungsspannung mit der Angabe auf dem Typenschild überein- stimmt. ‣ Die spezifizierte Kabelverschraubung muss benutzt werden.
  • Seite 18 Elektrischer Anschluss Prosonic M FMU40 HART 7 → 8 → A0038254 A0038706 A0047499 ‣ ‣ Kabelschirm mit der Erdungs- Kabelverschraubung festdre- klemme im Anschlussraum verbinden 10. Anschlussraum schließen. 11. Hilfsenergie einschalten. 6.2.2 Anschluss im Gehäuse T12 1 → 2 →...
  • Seite 19 Prosonic M FMU40 HART Elektrischer Anschluss Klemmenbelegung A0019269  14 Klemmenbelegung Zweidraht-Ausführung Speisespannung Testklemme zur Prüfung des Signalstroms PAL (Potentialausgleich) 4-20 mA HART ‣ Verbindungsleitung an die Schraubenklemmen im Anschlussraum anschließen (Leiter- querschnitte 0,5 … 2,5 mm , 20 … 14 AWG) ‣...
  • Seite 20 Elektrischer Anschluss Prosonic M FMU40 HART Ex ia Stromaufnahme 11 mA |  Klemmenspannung 10 … 30 V Feststrom für Multidrop-Betrieb Standard Stromaufnahme 4 mA |  (Anlaufstrom: 11 mA), Klemmenspannung 14 … 36 V Ex ia Stromaufnahme 4 mA |  (Anlaufstrom: 11 mA), Klemmenspannung 14 … 30 V...
  • Seite 21 Prosonic M FMU40 HART Bedienungsmöglichkeiten  Wenn Versorgungsspannung vorhanden: Ist das Gerät betriebsbereit und erscheint eine Anzeige? Bedienungsmöglichkeiten Übersicht der Bedienungsmöglichkeiten • Vor-Ort-Bedienung • Kommunikation HART • Bedienprogramm FieldCare • Handbediengerät Aufbau und Funktionsweise des Bedienmenüs 7.2.1 Kennzeichnung der Funktionen Innerhalb der Funktionsmenüs wird im Display zu jeder Funktion eine Position angezeigt.
  • Seite 22 Bedienungsmöglichkeiten Prosonic M FMU40 HART A0047444  17 Gruppenauswahl Auswahlliste der Funktionsgruppen, z. B. Grundabgleich, Sicherheitseinst., Temperatur A0047445  18 Funktion mit freiem Parameter Label, z. B. Leerabgleich Hilfetexte Position im Menü, z. B. 005 A0047446  19 Hüllkurvendarstellung Hüllkurve, Ansicht Symbole ALARM_SYMBOL Gerät befindet sich im Alarmzustand.
  • Seite 23 Prosonic M FMU40 HART Bedienungsmöglichkeiten  • In der Auswahlliste nach oben navigieren • Zahlenwerte innerhalb einer Funktion editieren  • In der Auswahlliste nach unten navigieren • Zahlenwerte innerhalb einer Funktion editieren Gleichzeitig   Innerhalb einer Funktionsgruppe nach links navigieren ...
  • Seite 24 Bedienungsmöglichkeiten Prosonic M FMU40 HART Zurück zur Gruppenauswahl 5.  drücken: Nächste Funktion anwählen. 6.   gleichzeitig einmal drücken: Zurück zur letzten Funktion. 7.   gleichzeitig zweimal drücken: Zurück zur Gruppenauswahl. 8.   gleichzeitig drücken: Zurück zur Messwertdarstellung.
  • Seite 25 Einzelheiten: Betriebsanleitung BA00060S/04. 8.1.2 Bedienung mit FieldCare FieldCare ist ein auf der FDT-Technologie basierendes Anlagen-Asset-Management Tool von Endress+Hauser. FieldCare parametriert alle Endress+Hauser-Geräte und Fremdge- räte, die den FDT-Standard unterstützen. Hard- und Softwareanforderungen: www.de.endress.com - Suche: FieldCare FieldCare unterstützt folgende Funktionen: •...
  • Seite 26 Inbetriebnahme Prosonic M FMU40 HART  22 Signalanalyse durch Hüllkurve, Ansicht im Bedienprogramm FieldCare Inbetriebnahme Das Kapitel Inbetriebnahme beinhaltet folgende Schritte: • Installations- und Funktionskontrolle • Messgerät einschalten • Verbindungsaufbau via Fieldcare • Messgerät konfigurieren • Hüllkurve darstellen Installations- und Funktionskontrolle 9.1.1...
  • Seite 27 Prosonic M FMU40 HART Inbetriebnahme  Stimmt die Versorgungsspannung mit den Angaben auf dem Typenschild überein?  Keine Verpolung, Anschlussbelegung korrekt?  Erfüllen die verwendeten Kabel die Anforderungen?  Sind die Kabelverschraubungen korrekt angezogen?  Ist die Kabelverschraubung dicht?  Ist der Gehäusedeckel zugeschraubt? ...
  • Seite 28 Inbetriebnahme Prosonic M FMU40 HART In der Funktionsgruppe Grundabgleich (00) sind alle Funktionen zusammengefasst. Wenn die Eingabe für eine Funktion beendet ist, erscheint automatisch die nächste Funk- tion. Ablauf Grundabgleich (Beispiel) Funktion und Auswahl • Tankgeometrie → Klöpperdeckel • Medium Eigensch→ unbekannt •...
  • Seite 29 Prosonic M FMU40 HART Inbetriebnahme A0038402  25 Teil der Auswahlmöglichkeiten in der Funktion Messbedingungen Oberfl. ruhig Oberfl.unruhig zus. Rührwerk Schnelle Änderung Standard Schüttgüter staubig Bandbelegung Ohne grafische Darstellung: Standard fl. und Test:Filt. aus Beschreibung der Auswahlen • Standard fl.
  • Seite 30 Inbetriebnahme Prosonic M FMU40 HART • Staubig • Für staubige Schüttgüter • Filter werden so eingestellt, dass auch noch relativ schwache Nutzsignale erkannt wer- • Bandbelegung • Für Schüttgüter mit schneller Füllstandsänderung, z. B. Förderbänder • Filter werden auf kleine Werte gesetzt.
  • Seite 31 Prosonic M FMU40 HART Inbetriebnahme HINWEIS Unterschreiten der Blockdistanz kann zu einer Fehlfunktion des Geräts führen. ‣ Messgerät so hoch montieren, dass bei maximaler Befüllung die Blockdistanz nicht erreicht wird. ‣ Sicherheitsabstand (SD) festlegen. ‣ Wenn der Füllstand innerhalb der Sicherheitsdistanz liegt, löst das Gerät eine Warnung oder einen Alarm aus.
  • Seite 32 Inbetriebnahme Prosonic M FMU40 HART Auswahl und Beschreibung • Distanz = ok → richtige Distanz wird angezeigt Alle näher am Sensor liegenden Echos werden dann durch die nachfolgende Störe- choausblendung unterdrückt. • Dist. zu klein → angezeigte Distanz ist zu klein Das Signal stammt in diesem Fall von einem Störecho und wird durch die nachfolgende...
  • Seite 33 Prosonic M FMU40 HART Inbetriebnahme Hüllkurve darstellen Messung kontrollieren: Nach dem Grundabgleich Funktionsgruppe Hüllkurve (0E) wäh- len. Nach dem Grundabgleich empfiehlt sich eine Beurteilung der Messung mit Hilfe der Hüllkurve: • Störechos erkennen • Erkennen, ob Störechos von der Störechoausblendung vollständig unterdrückt wer- 9.5.1...
  • Seite 34 Inbetriebnahme Prosonic M FMU40 HART A0038456  29 Hüllkurve und Störechoausblendung (map) Störerchoausblendung Störecho Füllstandecho 9.5.4 In der Hüllkurvendarstellung navigieren Aktiver Navigationsmodus: Symbol in der linken oberen Ecke des Displays Horizontal-Zoom-Modus • Vergrößern • Verkleinern Move-Modus • Verschiebung nach links •...
  • Seite 35 Prosonic M FMU40 HART Diagnose und Störungsbehebung 3. Funktion Kurve lesen (0E2) erneut aktivieren.  Standard-Darstellung anzeigen. Diagnose und Störungsbehebung 10.1 Aktueller Fehler Anzeige • Fehlersymbol in der Messwertdarstellung (000) • Funktionsgruppe Diagnose (0A), Funktion aktueller Fehler (0A0) • Der Fehler mit höchster Priorität wird angezeigt.
  • Seite 36 Diagnose und Störungsbehebung Prosonic M FMU40 HART A231 = Sensor defekt • Verbindung prüfen • Sensor tauschen A502 = Sensortyp nicht erkannt Sensor und/oder Elektronik tauschen A512 = Aufnahme Ausblendung Alarm endet nach wenigen Sekunden A521 = Neuer Sensortyp erkannt Reset durchführen...
  • Seite 37 Prosonic M FMU40 HART Diagnose und Störungsbehebung 100% t → A0038459 Ergebnis erwartet Fehler eingetreten 1. Abgleich leer (005) und Abgleich voll (006) prüfen und korrigieren. 2. Linearisierung prüfen und korrigieren: Füllst./Restvo. (040), Endwert Messber. (046), Zyl.-Durchmesser (047), Linearisierungstabelle. Fehler: Messwert (000) und gemessene Distanz in Distanz (008) falsch.
  • Seite 38 Diagnose und Störungsbehebung Prosonic M FMU40 HART 3. Bessere Einbauposition wählen. 4. In der Funktion Fensterung (0A7) "aus" wählen, bei gleichzeitig auftretenden sehr breiten Störechos. Fehler: Bei unruhiger Oberfläche springt der Messwert sporadisch auf höhere Füllstände. Unruhig: z. B. Befüllen, Entleeren, laufendes Rührwerk...
  • Seite 39 Prosonic M FMU40 HART Diagnose und Störungsbehebung 100% t → A0038463 Ergebnis erwartet Fehler eingetreten 1. Tankgeometrie prüfen und korrigieren → Optionen "Klöpperdeckel" oder "zyl. liegend". 2. Wenn möglich: Keine mittige Einbauposition wählen 3. Bei Bedarf Schwallrohr/Schallführungsrohr einsetzen Fehler: Echoverlust (E641)
  • Seite 40 Wartung Prosonic M FMU40 HART Auswirkungen • Kundenparameter werden auf Default-Werte zurückgesetzt • Kundenseitige Störechoausblendung wird nicht gelöscht • Linearisierung schaltet auf "linear", Tabellenwerte bleiben erhalten; Tabelle in Funktionsgruppe Linearisierung (04), Funktion Linearisierung (041) wieder einschalten Navigation → Funktionsgruppe Diagnose (0A)→ Funktion Rücksetzen (0A3) → Zahl "333"...
  • Seite 41 Gerätebezeichnung auf dem Typenschild beachten. Nur Teile durch gleiche Teile erset- zen. ‣ Reparaturen gemäß Anleitung durchführen. ‣ Nur der Endress+Hauser Service ist berechtigt, ein zertifiziertes Gerät in eine andere zertifizierte Variante umzubauen. ‣ Ex-relevante Reparaturen und Umbauten dokumentieren. 12.2.2 Gerät oder Elektronikmodul austauschen...
  • Seite 42 Zubehör Prosonic M FMU40 HART 2. Das Gerät bei einer Reparatur, Werkskalibrierung, falschen Lieferung oder Bestellung zurücksenden. 12.3 Entsorgung Gemäß der Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte (WEEE) ist das Produkt mit dem abgebildeten Symbol gekennzeichnet, um die Entsorgung von WEEE als unsortierten Hausmüll zu minimieren.
  • Seite 43 Prosonic M FMU40 HART Zubehör 13.1.2 Einschraubflansch A0019281  31 Einschraubflansch FAX50 Einschraubflansch Stutzen Sensor EPDM-Prozessdichtung (in der Lieferung enthalten) 13.1.3 Ständer, 700 mm (27,6 in) 3.2 (0.13) 60 (2.36) ø33.7 (1.3) 4 (0.16) 20 (0.8) 55 (2.17) 109 (4.29) (3.94)
  • Seite 44 Zubehör Prosonic M FMU40 HART 13.1.4 Ständer, 1 400 mm (55,1 in) 3.2 (0.13) 60 (2.36) ø33.7 (1.3) 4 (0.16) 20 (0.8) 55 (2.17) 109 (4.29) (3.94) 130 (5.12) 150 (5.91) A0037800  33 Abmessungen. Maßeinheit mm (in) Gewicht: 5,3 kg (11,69 lb) Material 316L (1.4404)
  • Seite 45 Prosonic M FMU40 HART Zubehör Bestellnummer 71452323 13.1.6 Ausleger Ausleger 500 mm, 1,5" Sensor 585 (23) 35 (1.4) 200 (7.87) 75 (2.9) 75 (2.9) 100 (3.9) 250 (9.84) 35 (1.4) A0037802  35 Abmessungen. Maßeinheit mm (in) Gewicht: 3,01 kg (6,84 lb) Material 316L (1.4404)
  • Seite 46 Zubehör Prosonic M FMU40 HART Ausleger 1 000 mm, 1,5" Sensor 1085 (42.7) 35 (1.4) 300 (11.8) 75 (2.9) 75 (2.9) 100 (3.9) 750 (29.5) 35 (1.4) A0037803  36 Abmessungen. Maßeinheit mm (in) Gewicht: 5,2 kg (11,47 lb) Material 316L (1.4404)
  • Seite 47 Prosonic M FMU40 HART Zubehör 13.1.7 Abgesetzte Anzeige und Bedienung FHX40 (3.46) 120 (4.72) 118 (4.65) 82 (3.23) 96 (3.78) max. 80 (3.15) min. 30 (1.18) A0038648  38 Abgesetzte Anzeige. Maßeinheit mm (in) Wandmontage ohne Montagebügel Rohrmontage, Montagebügel und Montageplatte optional Gerät, z. B.
  • Seite 48 Zubehör Prosonic M FMU40 HART 13.1.8 Wetterschutzhaube 45° A0038977  39 Wetterschutzhaube für Gehäuse F12 oder T12 . Maßeinheit mm (in) Werkstoffe • Schutzhaube, Spannschelle: Edelstahl 304 (1.4301) • Schraube, Mutter, Scheibe: A2 Bestellnummer: 543199-0001 13.2 Kommunikationsspezifisches Zubehör 13.2.1 Commubox FXA195 HART •...
  • Seite 49 Prosonic M FMU40 HART Technische Daten Endress+Hauser Portal werden dem Nutzer die Daten über das Internet zur Verfügung gestellt. Bestellnummer: 71214483 Zu Einzelheiten: Dokumente "Technische Information" TI01229S und Betriebsanlei- tung BA00050S 13.2.5 SupplyCare Enterprise SCE30B Bestandsführungssoftware, die Füllstände, Volumen, Massen, Temperaturen, Drücke, Dichten oder weitere Parameter von Tanks anzeigt.
  • Seite 50 Technische Daten Prosonic M FMU40 HART Mit Unterstützung der Linearisierungsfunktion berechnet das Gerät in beliebigen Einhei- ten daraus: • Füllstand L • Volumen V • Durchfluss Q über Messwehren oder offenen Gerinnen 20 mA 100% 4 mA A0038386  40 Parameter für den korrekten Betrieb des Geräts...
  • Seite 51 Prosonic M FMU40 HART Technische Daten 14.3 Energieversorgung 14.3.1 Versorgungsspannung Zweidrahtausführung HART Klemmenspannung direkt am Gerät Standard • Stromaufnahme 4 mA |  Klemmenspannung 14 … 36 V • Stromaufnahme 20 mA |  Klemmenspannung 8 … 36 V Ex ia • Stromaufnahme 4 mA |  Klemmenspannung 14 … 30 V •...
  • Seite 52 Technische Daten Prosonic M FMU40 HART • Ideal reflektierende Oberfläche, z. B. ruhige, ebene Flüssigkeitsoberfläche • Keine Störreflexionen innerhalb des Strahlkegels • Eingestellte Parameter für Anwendungen: • Tankgeometrie = Klöpperdeckel • Medium Eigensch. = Flüssig • Messbedingungen = Standard flüssig 14.4.2 Reaktionszeit Die Reaktionszeit hängt von den eingestellten Anwendungsparametern ab. Minimale Werte: Zweidrahtausführung: ≥ 2 s...
  • Seite 53 Prosonic M FMU40 HART Technische Daten 14.5 Umgebung 14.5.1 Umgebungstemperaturbereich –40 … +80 °C (–40 … +176 °F) Die Funktionalität der LCD-Anzeige ist eingeschränkt bei Tu < –20 °C (–4 °F) und Tu >  60 °C (140 °F) Bei Betrieb im Freien mit starker Sonneneinstrahlung, Wetterschutzhaube verwen- den.
  • Seite 54 Anhang Prosonic M FMU40 HART Anhang 15.1 Übersicht Bedienmenü Funktionsgruppen und Funktionen Grundabgleich 00 • Tankgeometrie 002 • Medium Eigensch. 003 • Messbedingungen 004 • Abgleich leer 005 • Abgleich voll 006 • Distanz/Messwert 008 Sicherheitseinst. 01 • Ausg. b. Alarm 010 •...
  • Seite 55 Prosonic M FMU40 HART Anhang • Ausgangsstrom 067 • 4 mA-Wert 068 • 20 mA-Wert 069 Hüllkurve 0E • Darstellungsart 0E1 • Kurve lesen 0E2 • Hüllkurvendarstellung 0E3 Anzeige 09 • Sprache 092 • Zur Startseite 093 • Anzeigeformat 094 •...
  • Seite 56 Stichwortverzeichnis Prosonic M FMU40 HART Stichwortverzeichnis 0 … 9 Fieldcare Verbindungsaufbau ..... . . 27 2-Draht-Ausführung ......19 FieldCare .
  • Seite 57 Prosonic M FMU40 HART Stichwortverzeichnis Montagewinkel ......42 Navigation Beenden ....... 34 Parametrierung freigeben .
  • Seite 60 *71565045* 71565045 www.addresses.endress.com...
