Montage
2.2
Einbau Messaufnehmer
2.2.1 Montageset

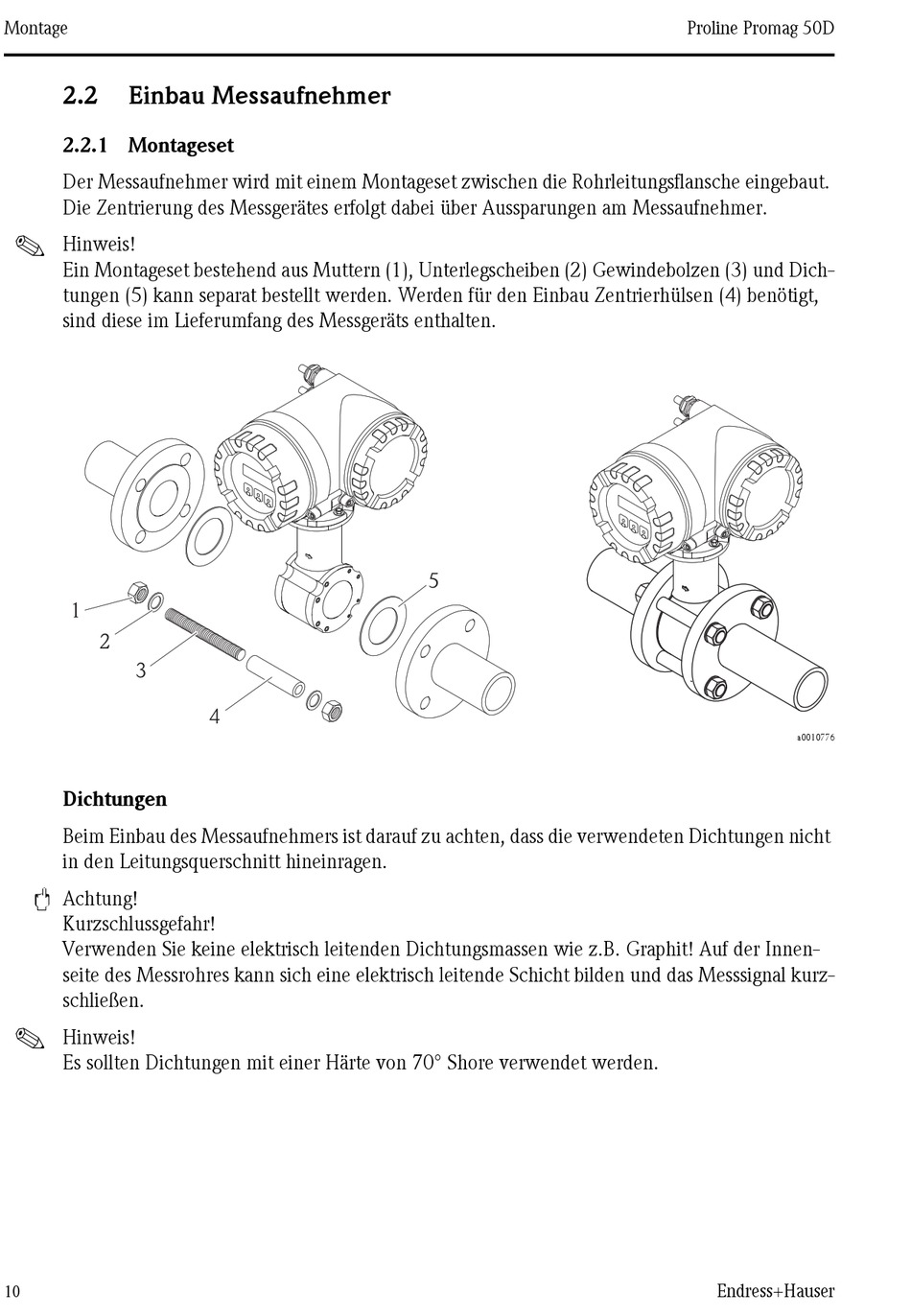

Der Messaufnehmer wird mit einem Montageset zwischen die Rohrleitungsflansche eingebaut.
Die Zentrierung des Messgerätes erfolgt dabei über Aussparungen am Messaufnehmer.
!
Hinweis!
Ein Montageset bestehend aus Muttern (1), Unterlegscheiben (2) Gewindebolzen (3) und Dich-
tungen (5) kann separat bestellt werden. Werden für den Einbau Zentrierhülsen (4) benötigt,
sind diese im Lieferumfang des Messgeräts enthalten.
1
2
3
Dichtungen
Beim Einbau des Messaufnehmers ist darauf zu achten, dass die verwendeten Dichtungen nicht
in den Leitungsquerschnitt hineinragen.
"
Achtung!
Kurzschlussgefahr!
Verwenden Sie keine elektrisch leitenden Dichtungsmassen wie z.B. Graphit! Auf der Innen-
seite des Messrohres kann sich eine elektrisch leitende Schicht bilden und das Messsignal kurz-
schließen.
!
Hinweis!
Es sollten Dichtungen mit einer Härte von 70° Shore verwendet werden.
10
4
5
