Bedienung und Betrieb
7.3.3

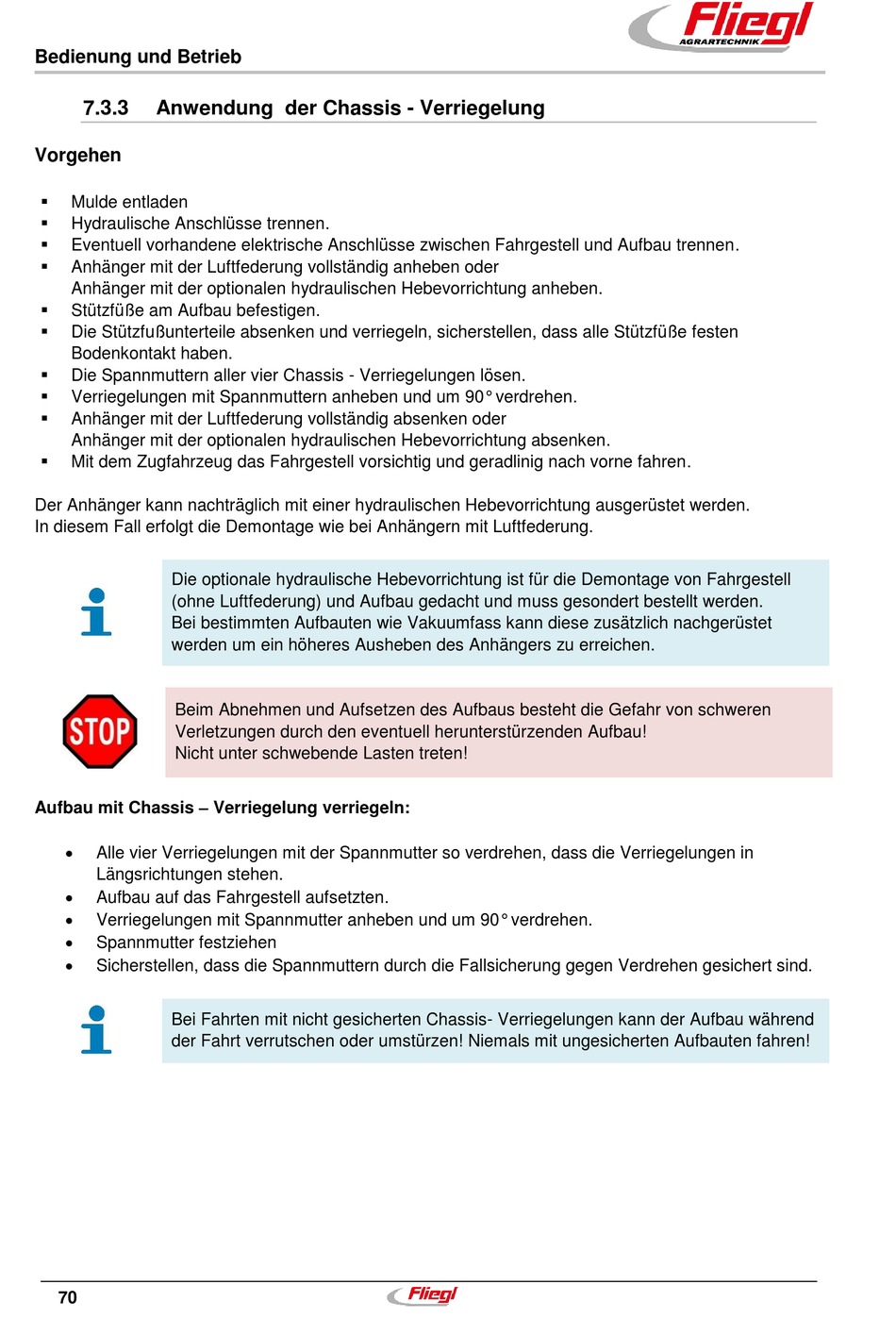

Anwendung der Chassis - Verriegelung
Vorgehen
Mulde entladen
Hydraulische Anschlüsse trennen.
Eventuell vorhandene elektrische Anschlüsse zwischen Fahrgestell und Aufbau trennen.
Anhänger mit der Luftfederung vollständig anheben oder
Anhänger mit der optionalen hydraulischen Hebevorrichtung anheben.
Stützfüße am Aufbau befestigen.
Die Stützfußunterteile absenken und verriegeln, sicherstellen, dass alle Stützfüße festen
Bodenkontakt haben.
Die Spannmuttern aller vier Chassis - Verriegelungen lösen.
Verriegelungen mit Spannmuttern anheben und um 90° verdrehen.
Anhänger mit der Luftfederung vollständig absenken oder
Anhänger mit der optionalen hydraulischen Hebevorrichtung absenken.
Mit dem Zugfahrzeug das Fahrgestell vorsichtig und geradlinig nach vorne fahren.
Der Anhänger kann nachträglich mit einer hydraulischen Hebevorrichtung ausgerüstet werden.
In diesem Fall erfolgt die Demontage wie bei Anhängern mit Luftfederung.
Die optionale hydraulische Hebevorrichtung ist für die Demontage von Fahrgestell
(ohne Luftfederung) und Aufbau gedacht und muss gesondert bestellt werden.
Bei bestimmten Aufbauten wie Vakuumfass kann diese zusätzlich nachgerüstet
werden um ein höheres Ausheben des Anhängers zu erreichen.
Beim Abnehmen und Aufsetzen des Aufbaus besteht die Gefahr von schweren
Verletzungen durch den eventuell herunterstürzenden Aufbau!
Nicht unter schwebende Lasten treten!
Aufbau mit Chassis – Verriegelung verriegeln:
Alle vier Verriegelungen mit der Spannmutter so verdrehen, dass die Verriegelungen in
Längsrichtungen stehen.
Aufbau auf das Fahrgestell aufsetzten.
Verriegelungen mit Spannmutter anheben und um 90° verdrehen.
Spannmutter festziehen
Sicherstellen, dass die Spannmuttern durch die Fallsicherung gegen Verdrehen gesichert sind.
Bei Fahrten mit nicht gesicherten Chassis- Verriegelungen kann der Aufbau während
der Fahrt verrutschen oder umstürzen! Niemals mit ungesicherten Aufbauten fahren!
70
