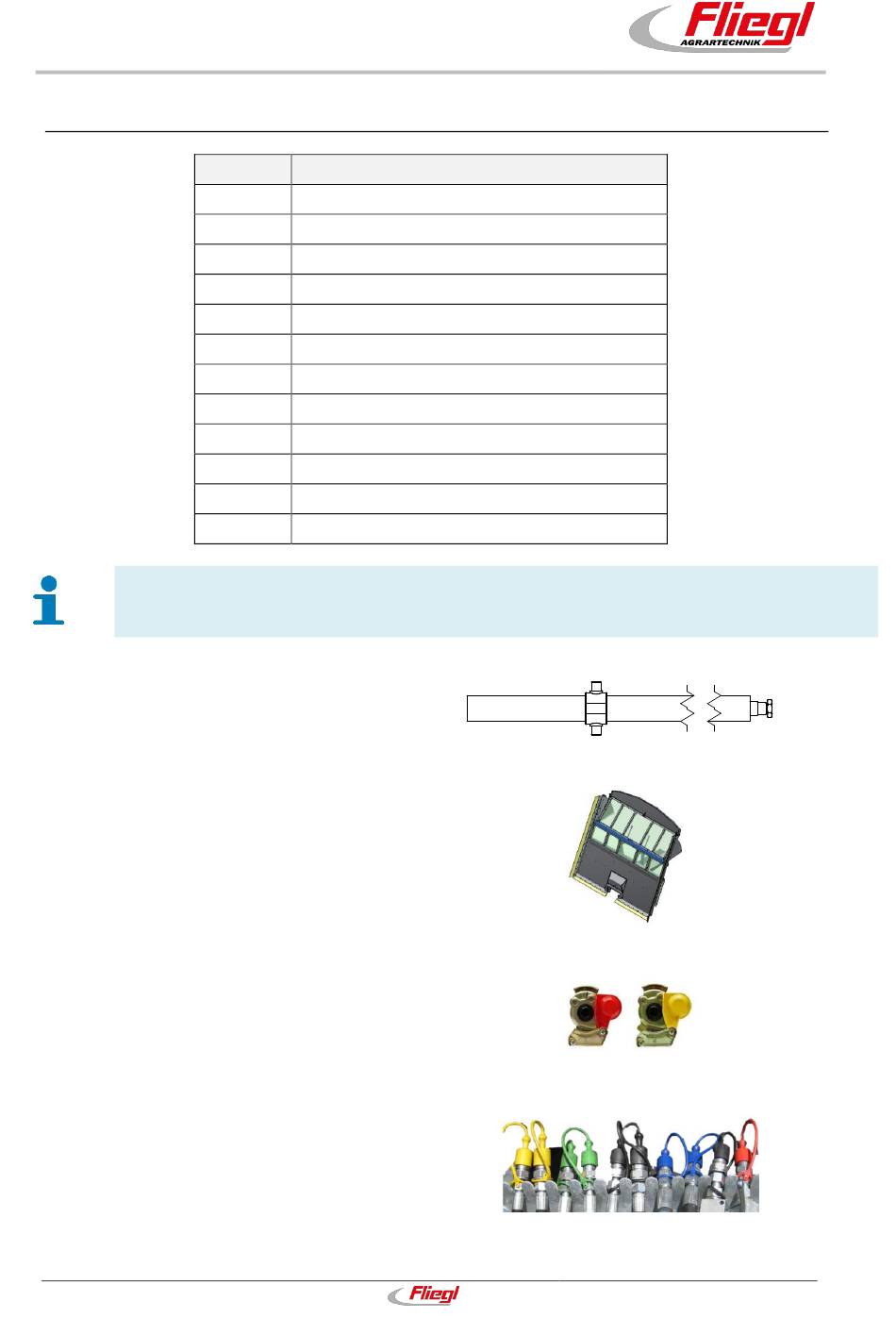

Maschinenbeschreibung
3.5
Baugruppen und Komponenten
Pos. Nr.
Unter dem Punkt Ausstattung (Kapitel 8) finden sie alle möglichen Varianten dieser Komponenten
Pos. 1 - Schiebebodenzylinder
Für jeden Fahrzeugtyp gibt es einen eigenen
Schiebebodenzylinder dessen Größe und
Einbaulänge von der Fahrzeuglänge abhängig ist.
Pos. 2 - Schiebewand
Abhängig vom Fahrzeugtyp sind unterschiedliche
Schiebewandeinheiten eingesetzt, diese dienen
zur Entleerung des Ladegutes.
Pos. 3 - Druckluftanschlüsse
Die Druckluft wird für die Druckluftbremse am
Zugfahrzeug angeschlossen
Pos. 4 - Hydraulikstecker
Für sämtliche hydraulische Funktionen sind die
einzelnen hydraulischen Anschlüsse vorhanden.
Beschreibung der Farbmarkierungen siehe
Kapitel 16.1 und auf den Aufklebern an der
Fahrzeugfront
30
Titel
1
Schiebebodenzylinder
2
Schiebewand
3
Druckluftanschlüsse
4
Hydraulikstecker
5
Schlauchhalter
6
Stützeinrichtung
7
Zugeinrichtung
8
Flanschzugöse
9
Aufbau
10
Großraumrückwand
11
Achsaggregat
12
Feststellbremse
Abb. 9 Baugruppe Pos.1
Abb. 10 Baugruppe Pos.2
Abb. 11 Baugruppe Pos.3
Abb. 12 Baugruppe Pos.4
