6.1.3

Zugdeichsel

Zielsetzung
Zugdeichselhöhe anpassen. Die Höhe muss der Anhängerkupplung des Zugfahrzeuges angepasst sein,
um ohne Hilfskraft den Anhänger anzukuppeln.
Voraussetzungen
Der Anhänger und das Zugfahrzeug stehen auf einer waagrechten Fläche hintereinander.
Vorgehen
Typ A
Durch verschieben des Klemmpunktes
an der Zugdeichsel.
Typ B
Durch Spindeln an angebrachten
Spannschlossschraube.
6.1.4

Zugkugelkopfkupplung

Die Zug-Kugelkopfkupplung darf nur mit einer
genehmigten Kupplungskugel 80
(Kugeldurchmesser 80 mm) gekuppelt werden,
die zu einer sicheren Aufnahme und Verriegelung
geeignet sind.
Wartung der Zug-Kugelkopfkupplung:
- Die Kontaktflächen im Kuppelpunkt schmieren.
- Die Befestigungsschrauben der Zug-Kugelkopfkupplung auf festen Sitz überprüfen.
- Lockere Schrauben und Muttern (Anzieh-Drehmoment kleiner als 120 Nm) durch neue ersetzen.
- Beschädigte, verformte oder verschlissene Zug-Kugelkopfkupplungen erneuern.
- Zug-Kugelkopfsicherung auf Funktion prüfen.
- Austausch nur durch Fachpersonal durchführen lassen!
Rüsten und Einrichten

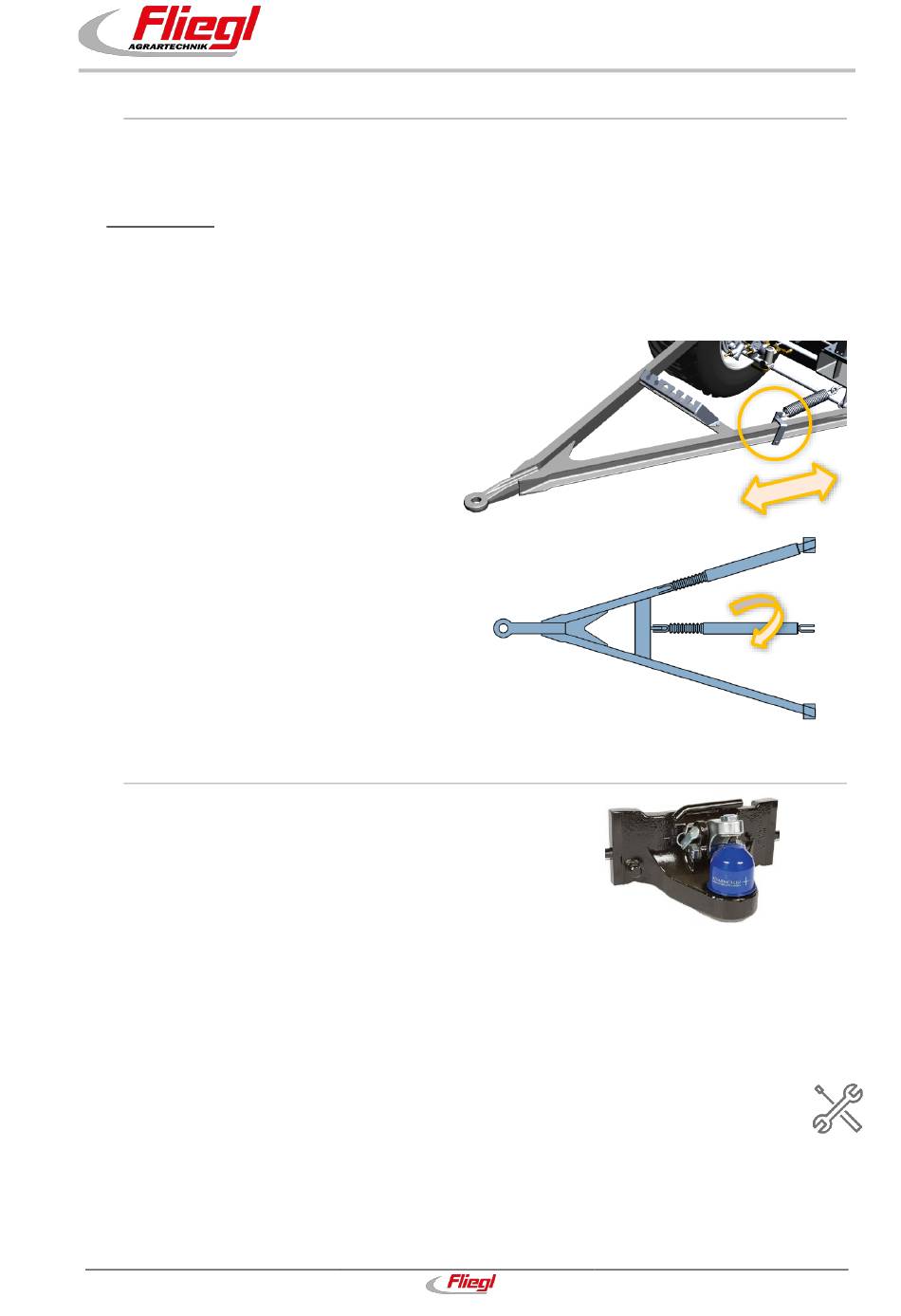

Abb. 29 Zugdeichselhöhe einstellen
Abb. 30 Zugkugelkopfkupplung
