4.2.4
Hydraulikanschlüsse durchführen
Für sämtliche Arbeitsfunktionen ist eine hydraulische Ölversorgung und Steuerung durch das
Zugfahrzeug notwendig.
Vorgehen:
Reinigen Sie gegebenenfalls Hydraulik-
Stecker und Hydraulik-Steckdose.
Die Steckkupplung, SVK Stecker Größe 3
in die passende SVK Muffe am Schlepper
kuppeln und die Einrastung prüfen.
Ankuppeln:
Vor dem Ankuppeln Zapfwelle abschalten Hebel am
Steuergerät in Neutralstellung bringen.
Auf saubere Steckkupplungen achten!
-
Konstantstrom:
(1) Druckanschluss
(2) Rücklaufanschluss
Load Sensing:
A - Druckanschluss
B - Rücklaufanschluss
C - Load Sensing Anschluss
Mehr Informationen im Kapitel 6.7
Doppeltwirkende Steuergeräte notwendig:
Jeder Steuerkreis weist jeweils eine Vor- und eine Rücklaufsteckkupplung auf.
(doppelt wirkend)
Ausnahme Nachlauflenkachse und hydr. Rückwand (einfach wirkend)
Beachten Sie zur Zuordnung der einzelnen Hydraulikfunktionen das Piktogramm an
der Stirnseite des Fahrzeuges (siehe Kapitel 16.1) und die farbigen Kennzeichnungen
der Schläuche.
Transport und Installation

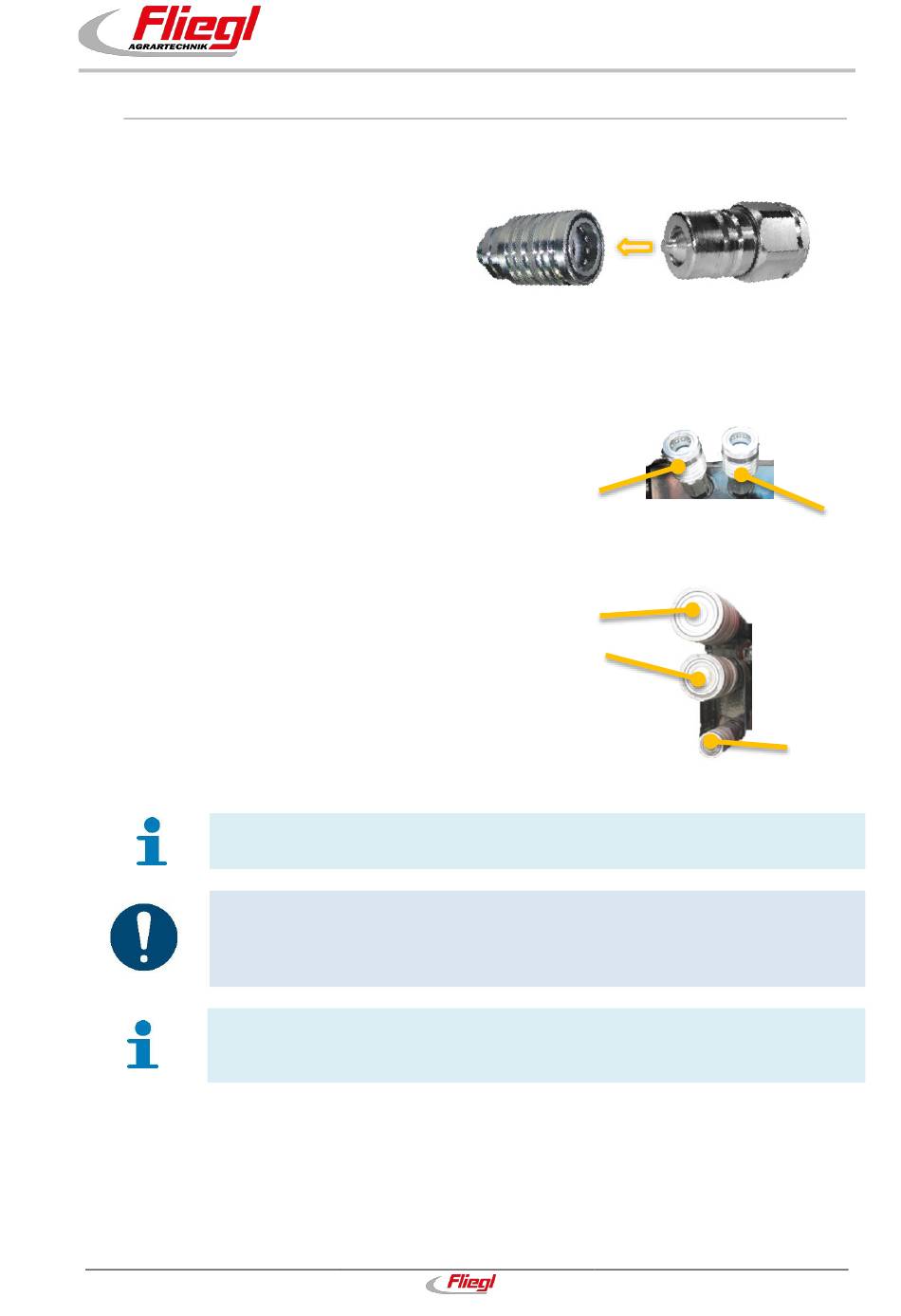

Abb. 26 Hydraulikanschlüsse
1
Konstantstrom Anschluss
B
A
Load Sensing
Abb. 27 Hydraulikanschluß
2
C
37
