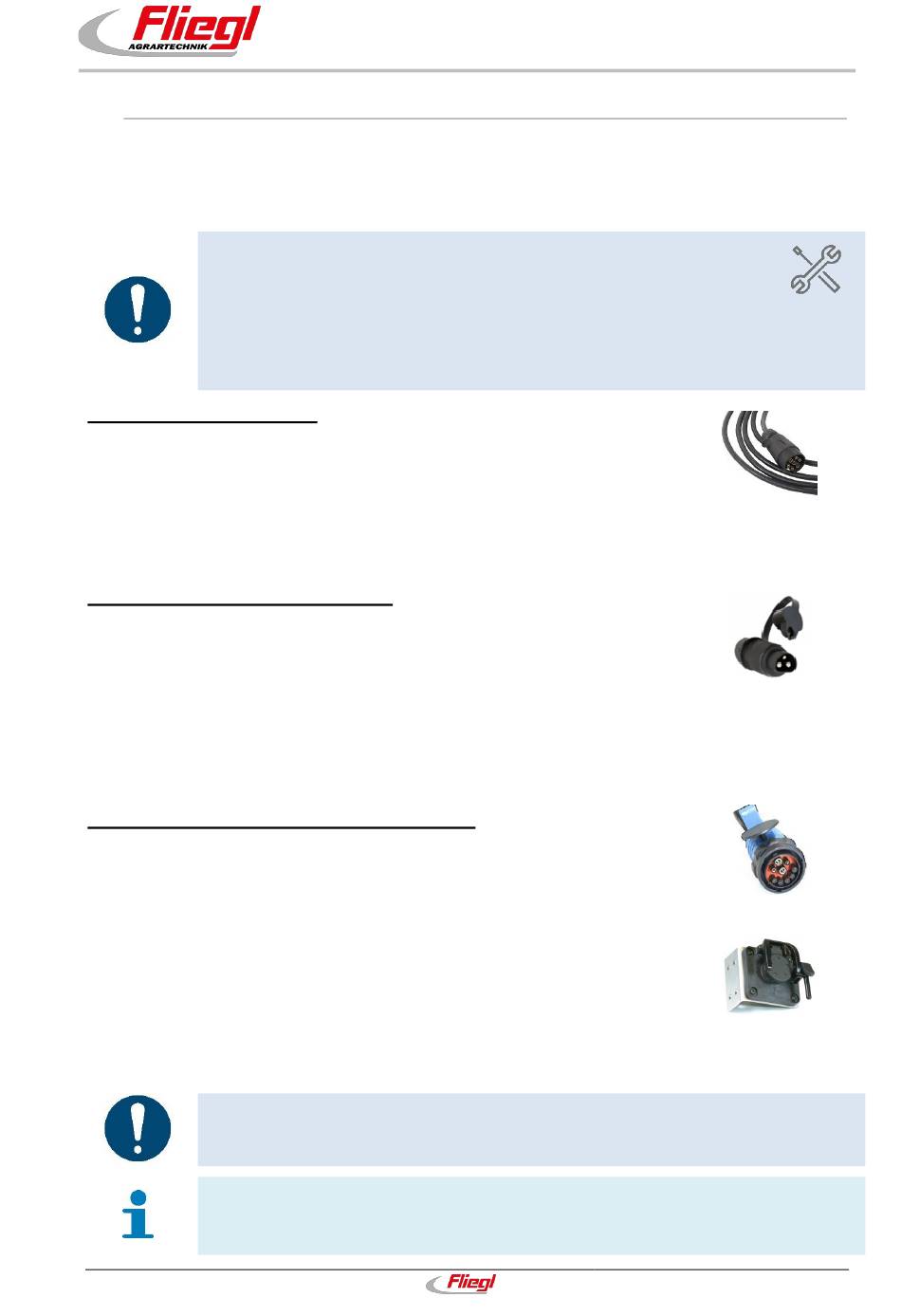

4.2.2
Elektrischen Anschluss ausführen
Alle Verkabelungen und Anschlüsse am Anhänger sind betriebsbereit und fertig montiert.
Nicht direkt an Zündschloss anklemmen (Brandgefahr bzw. Beschädigung der elektrischen Anlage).
Falls Ihr Zugfahrzeug mit keiner Steckverbindung ausgestattet ist, muss diese hergestellt
werden.
Diese Umrüstung ist nur durch eine Fachwerkstätte durchzuführen.
Nur Originalsicherungen verwenden.
Bei Verwendung zu starker Sicherungen wird die elektrische Anlage zerstört!
Bei einer nachträglichen Installation von elektrischen Geräten und/oder Komponenten
an der Maschine, mit Anschluss an das Bordnetz, muss der Benutzer
eigenverantwortlich prüfen, ob die Installation Störungen der Fahrzeugelektronik
oder anderer Komponenten verursacht.
Anschluss Beleuchtung
Vorgehen:
Die Stromversorgung erfolgt vom Zugfahrzeug mittels Stecker-
Verbindung(en).
Steckerverbindung für die Beleuchtung 12V
(Stecker 7-pol. / ISO 1724-Typ N)
Anschluss Steuerpult (optional)
Vorgehen:
Die Stromversorgung erfolgt vom Zugfahrzeug mittels
Steckerverbindung(en).
Steckerverbindung für die Steuerpult
(Stecker 3-pol. / DIN 9680)
Steuerstrom über (12V=) Stecker.
Anschluss ISOBUS Steuerung (optional)
Vorgehen:
9-poligen ISO-Stecker (ISO 11783) an die
ISO-Bus Steckdose am Schlepper ankuppeln.
Beim Einstecken der Stecker darauf achten, dass Stecker und Steckdosen sauber und
trocken sind. Verschmutzungen und Feuchtigkeit können zu Kurzschlüssen führen!
Achten Sie darauf, dass die nachträglich installierten elektrischen und elektronischen
Bauteile der EMV-Richtlinie 2014/30/EU in der jeweils geltenden Fassung entsprechen
und das CE-Kennzeichen tragen.
Transport und Installation
Abb. 21
Stromversorgung
Abb. 22 Stecker 3-polig
ISOBUS Stecker
Parksteckdose
Abb. 23 IOSBUS
Steckverbindung
35
