Rüsten und Einrichten
6.7

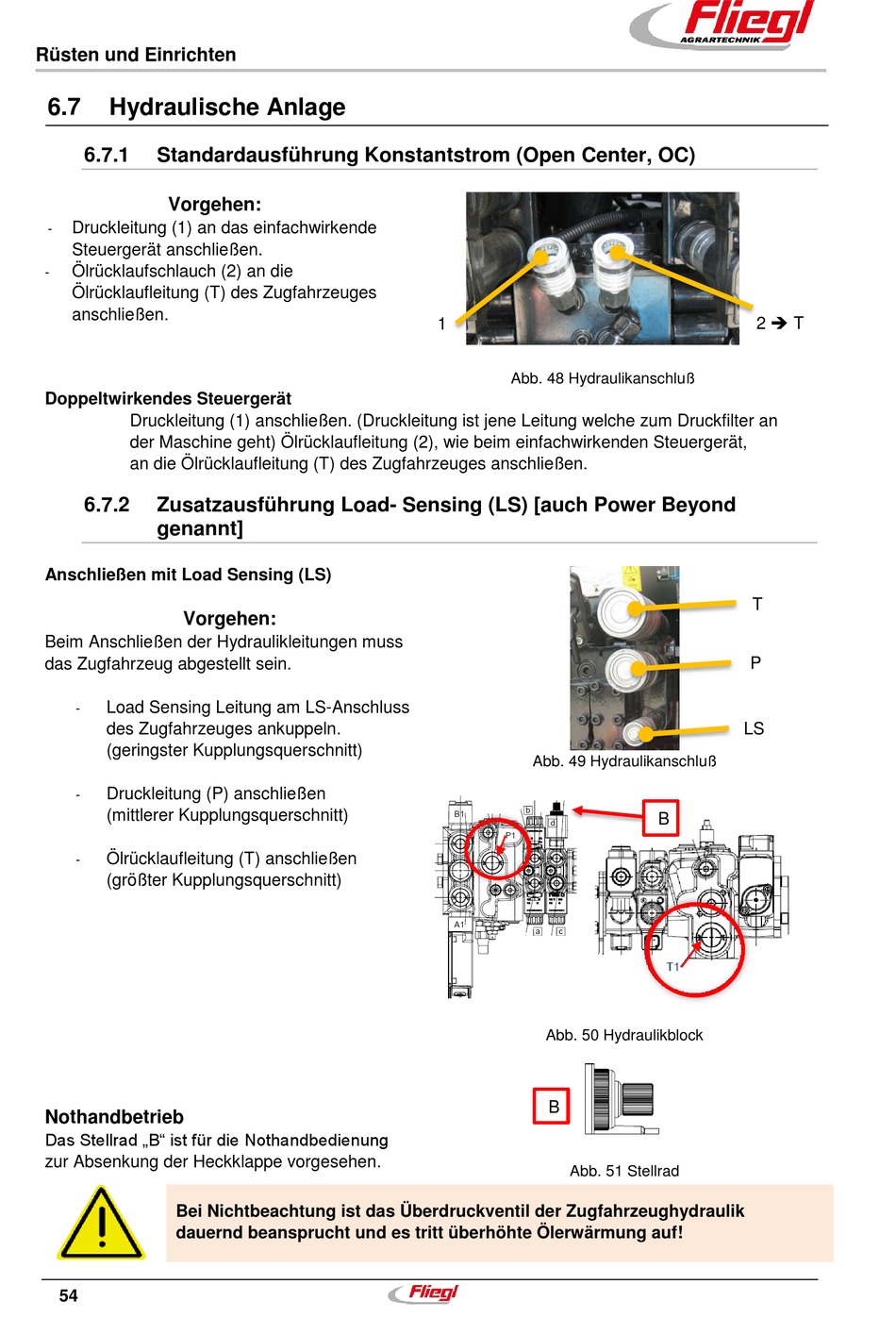

Hydraulische Anlage

6.7.1 Standardausführung Konstantstrom (Open Center, OC)
Vorgehen:
Druckleitung (1) an das einfachwirkende
-
Steuergerät anschließen.
Ölrücklaufschlauch (2) an die
-
Ölrücklaufleitung (T) des Zugfahrzeuges
anschließen.
Doppeltwirkendes Steuergerät
Druckleitung (1) anschließen. (Druckleitung ist jene Leitung welche zum Druckfilter an
der Maschine geht) Ölrücklaufleitung (2), wie beim einfachwirkenden Steuergerät,
an die Ölrücklaufleitung (T) des Zugfahrzeuges anschließen.
6.7.2 Zusatzausführung Load- Sensing (LS) [auch Power Beyond
genannt]
Anschließen mit Load Sensing (LS)
Vorgehen:
Beim Anschließen der Hydraulikleitungen muss
das Zugfahrzeug abgestellt sein.
Load Sensing Leitung am LS-Anschluss
-
des Zugfahrzeuges ankuppeln.
(geringster Kupplungsquerschnitt)
Druckleitung (P) anschließen
-
(mittlerer Kupplungsquerschnitt)
Ölrücklaufleitung (T) anschließen
-
(größter Kupplungsquerschnitt)
Nothandbetrieb
Das Stellrad „B" ist für die Nothandbedienung
zur Absenkung der Heckklappe vorgesehen.
Bei Nichtbeachtung ist das Überdruckventil der Zugfahrzeughydraulik
dauernd beansprucht und es tritt überhöhte Ölerwärmung auf!
54
1
Abb. 48 Hydraulikanschluß
Abb. 49 Hydraulikanschluß
Abb. 50 Hydraulikblock
B
Abb. 51 Stellrad
2  T
T
P
LS
B
