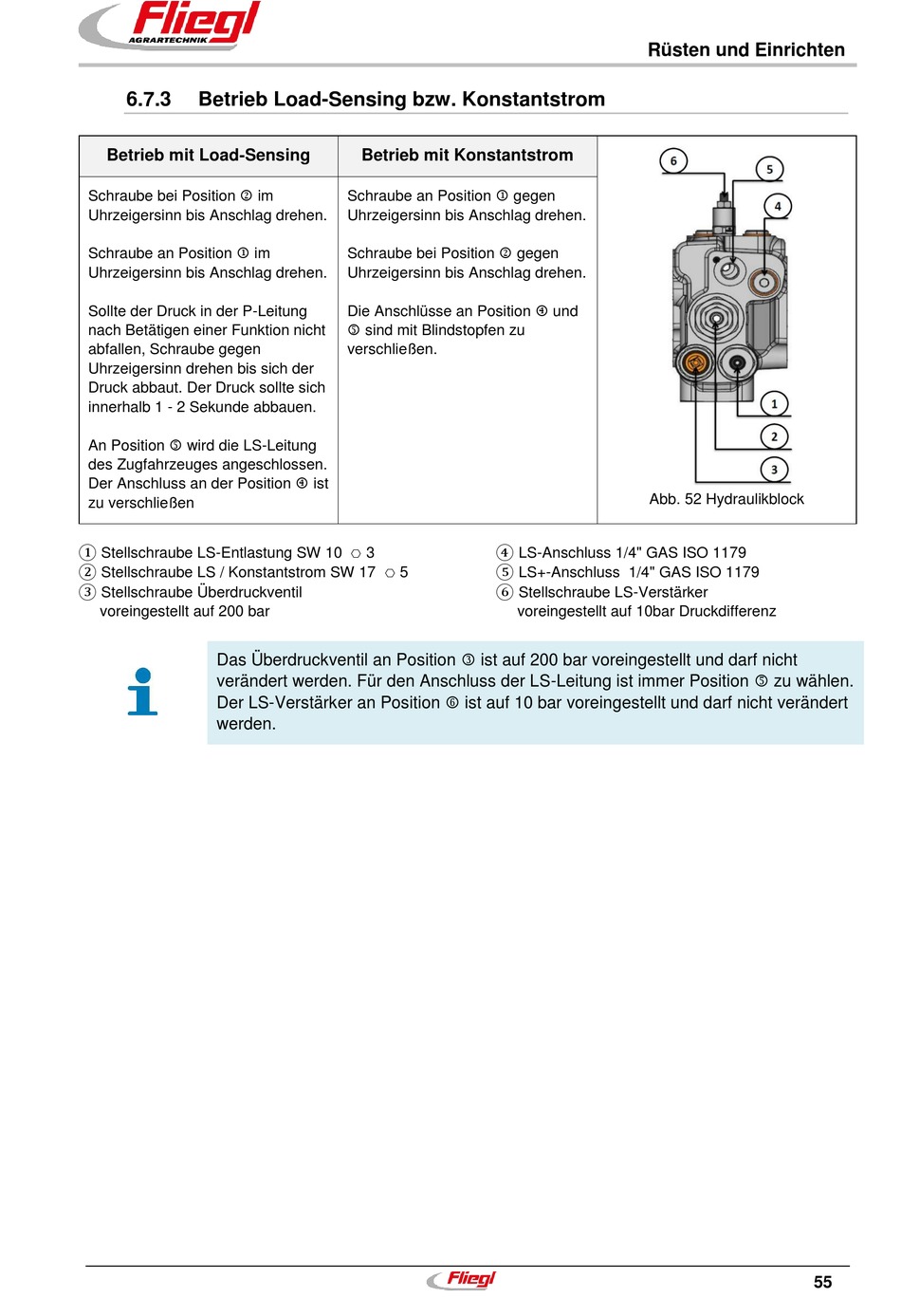

6.7.3

Betrieb Load-Sensing bzw. Konstantstrom

Betrieb mit Load-Sensing
Schraube bei Position  im
Uhrzeigersinn bis Anschlag drehen.
Schraube an Position  im
Uhrzeigersinn bis Anschlag drehen.
Sollte der Druck in der P-Leitung
nach Betätigen einer Funktion nicht
abfallen, Schraube gegen
Uhrzeigersinn drehen bis sich der
Druck abbaut. Der Druck sollte sich
innerhalb 1 - 2 Sekunde abbauen.
An Position  wird die LS-Leitung
des Zugfahrzeuges angeschlossen.
Der Anschluss an der Position  ist
zu verschließen
① Stellschraube LS-Entlastung SW 10 ⎔ 3
② Stellschraube LS / Konstantstrom SW 17 ⎔ 5
③ Stellschraube Überdruckventil
voreingestellt auf 200 bar
Das Überdruckventil an Position  ist auf 200 bar voreingestellt und darf nicht
verändert werden. Für den Anschluss der LS-Leitung ist immer Position  zu wählen.
Der LS-Verstärker an Position  ist auf 10 bar voreingestellt und darf nicht verändert
werden.
Betrieb mit Konstantstrom
Schraube an Position  gegen
Uhrzeigersinn bis Anschlag drehen.
Schraube bei Position  gegen
Uhrzeigersinn bis Anschlag drehen.
Die Anschlüsse an Position  und
 sind mit Blindstopfen zu
verschließen.
④ LS-Anschluss 1/4" GAS ISO 1179
⑤ LS+-Anschluss 1/4" GAS ISO 1179
⑥ Stellschraube LS-Verstärker
voreingestellt auf 10bar Druckdifferenz
Rüsten und Einrichten
Abb. 52 Hydraulikblock
55
