Pos. 5 - Schlauchhalter
Bei abgekoppeltem Anhänger werden hier die
Versorgungsanschlüsse abgelegt
Pos. 6 - Stützeinrichtung
Die Stützeinrichtung dient beim Abstellen des
ASW als Stütze an der Front.
Pos. 7 - Zugeinrichtung
In Verbindung mit der Flanschzugöse dient die
Zugeinrichtung als Verbindung zwischen
Zugfahrzeug und ASW
Pos. 8 - Flanschzugöse
Flanschzugösen sind in verschiedenen Normen
und Ausführungen möglich.
Pos. 9 - Aufbau
Die Brücke ist selbsttragend konstruiert und bildet
so den Hauptrahmen des Fahrzeugs.
Pos. 10 - Großraumrückwand
Großraumrückwand mit Kornschieber,
Beleuchtungen
Pos. 11 - Achsaggregat
Für den ASW sind verschiedene Achsaggregate
verfügbar.

Einachs

Tandem

Tridem

Dreiachs
Pos. 12 - Feststellbremse
Mit der Feststellbremse wird der ASW bei
Abstellung eingebremst, so dass dieser nicht
rollen kann.

Standbremse „Farmerstop"

Spindelbremse

Tristop
Maschinenbeschreibung

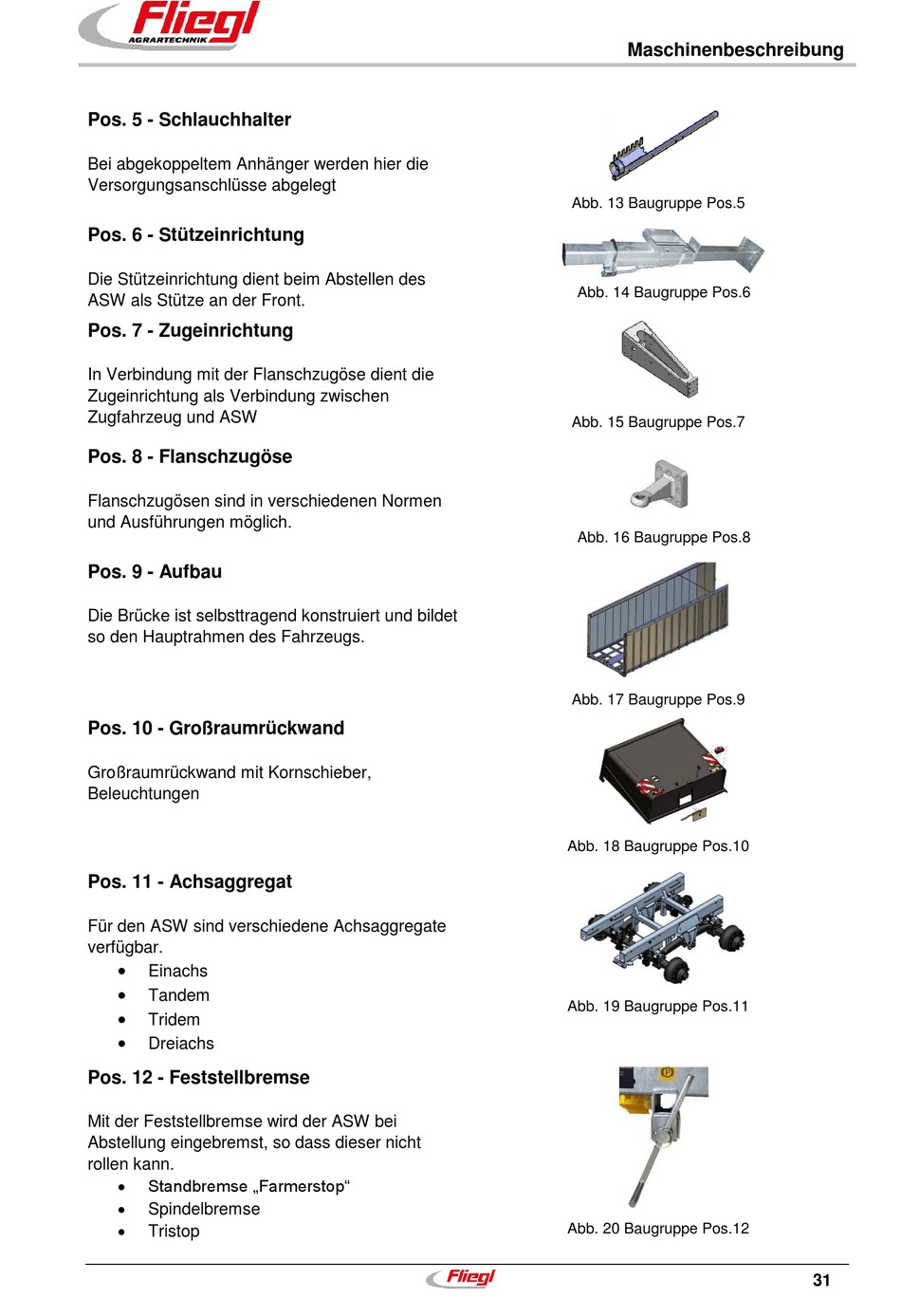

Abb. 13 Baugruppe Pos.5
Abb. 14 Baugruppe Pos.6
Abb. 15 Baugruppe Pos.7
Abb. 16 Baugruppe Pos.8
Abb. 17 Baugruppe Pos.9
Abb. 18 Baugruppe Pos.10
Abb. 19 Baugruppe Pos.11
Abb. 20 Baugruppe Pos.12
