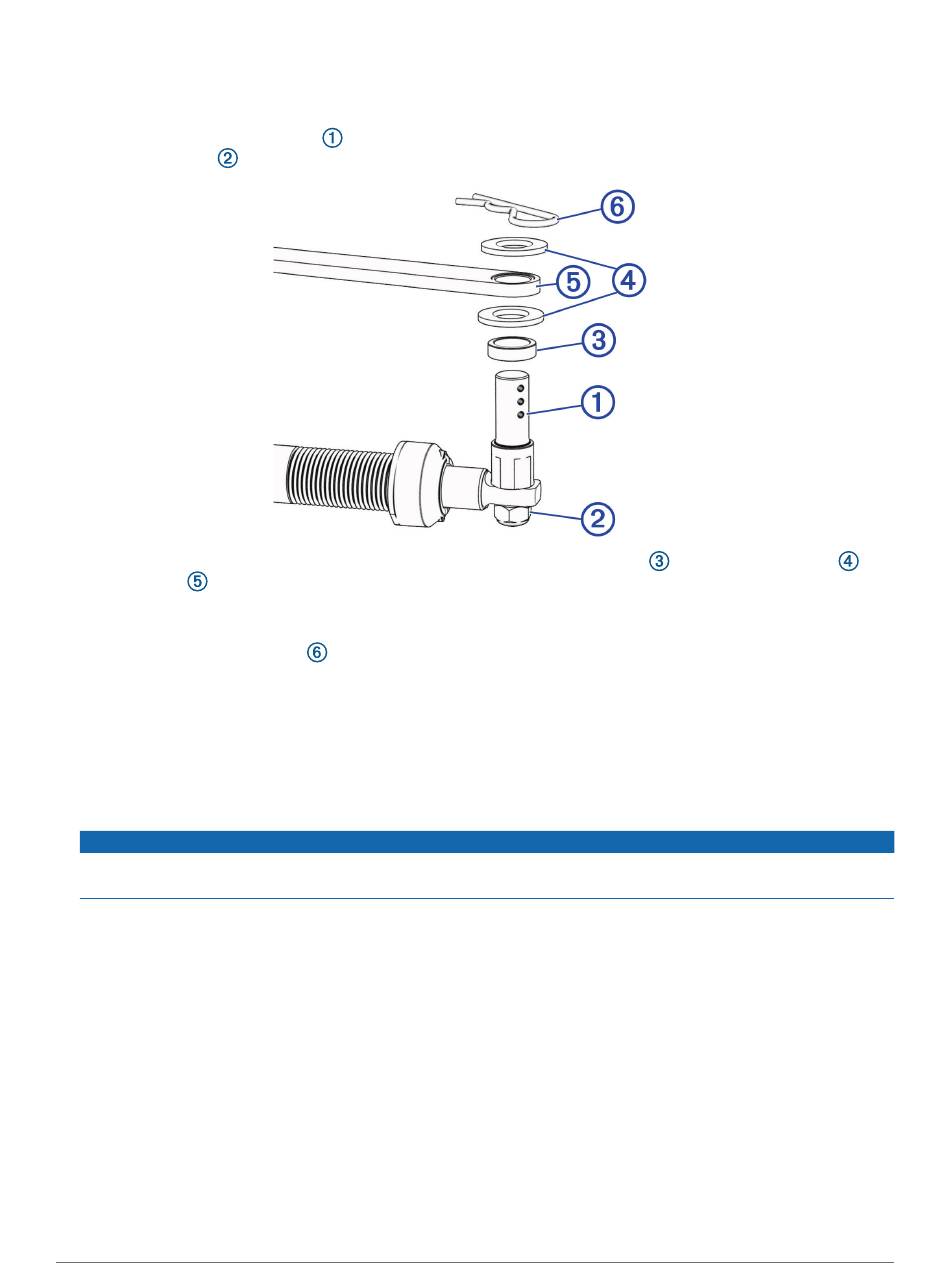

Verbinden des Gestänges mit dem Stellmotor
Nachdem Sie das Gestänge mittels der entsprechenden Halterung mit dem Tillerarm des Hilfsmotors
verbunden haben, müssen Sie es mit dem Stellmotor verbinden.
1 Drehen Sie den Gestängebolzen
Sicherungsmutter
2 Orientieren Sie sich an der Zeichnung, und installieren Sie die Distanzstücke
das Gestänge am Gestängebolzen.
HINWEIS: Bei Bedarf können Sie ein weiteres schwarzes Distanzstück (im Lieferumfang enthalten) am
Gewindebolzen installieren, damit das Gestänge waagerecht ist.
3 Drücken Sie den Federstecker

Installieren des Drosselklappenstellglieds

Folgen Sie den Installationsanweisungen für das Drosselklappenstellglied aus dem Lieferumfang des
Autopilotsystems, um das Stellglied zu montieren und mit der Motordrosselklappe zu verbinden.

Verbinden der CCU

Verlegen Sie das Steckerende des CCU-Kabels zur ECU, und stellen Sie die Verbindung her.
Sie sollten dielektrisches Fett auf die Pinlöcher des Kabelsteckers auftragen, um Korrosion zu verhindern.
Dies gilt insbesondere bei der Verwendung des Autopilotsystems in Salzwasser.
in das Ende der Stellmotorstange, und befestigen Sie ihn mit der
.
durch das Loch am Gestängebolzen, um das Gestänge zu sichern.
HINWEIS
, die Unterlegscheiben und
17
