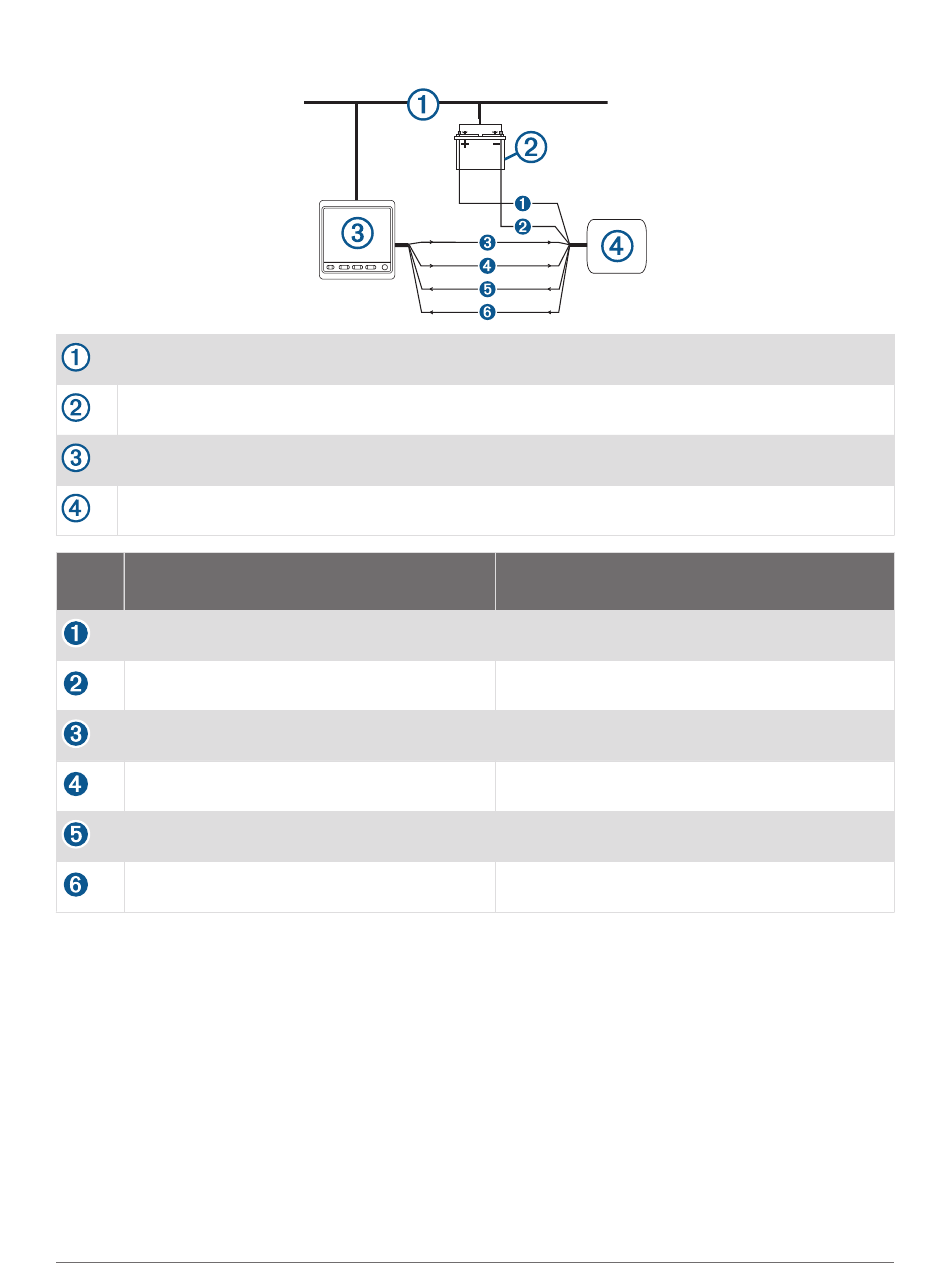

NMEA 0183 Zweiwegekommunikation
NMEA 2000 Netzwerk (versorgt das Bedieninstrument mit Strom)
12-V-Gleichstromquelle
Bedieninstrument
NMEA 0183 kompatibles Gerät
Leitungsfarbe des Bedieninstruments –
Leitung
Funktion
Nicht verfügbar
Nicht verfügbar
Blau – Tx/A (+)
Weiß – Tx/B (-)
Braun – Rx/A (+)
Grün – Rx/B (-)
HINWEIS: Wird ein NMEA 0183 Gerät mit zwei Sende- und zwei Empfangsleitungen verbunden, müssen Sie den
NMEA 2000 Bus und das NMEA 0183 Gerät nicht mit einer gemeinsamen Masse verbinden.
Funktion der Leitung des NMEA 0183 kompatiblen
Geräts
Leistung
NMEA 0183 Masse
Rx/A (+)
Rx/B (-)
Tx/A (+)
Tx/B (-)
