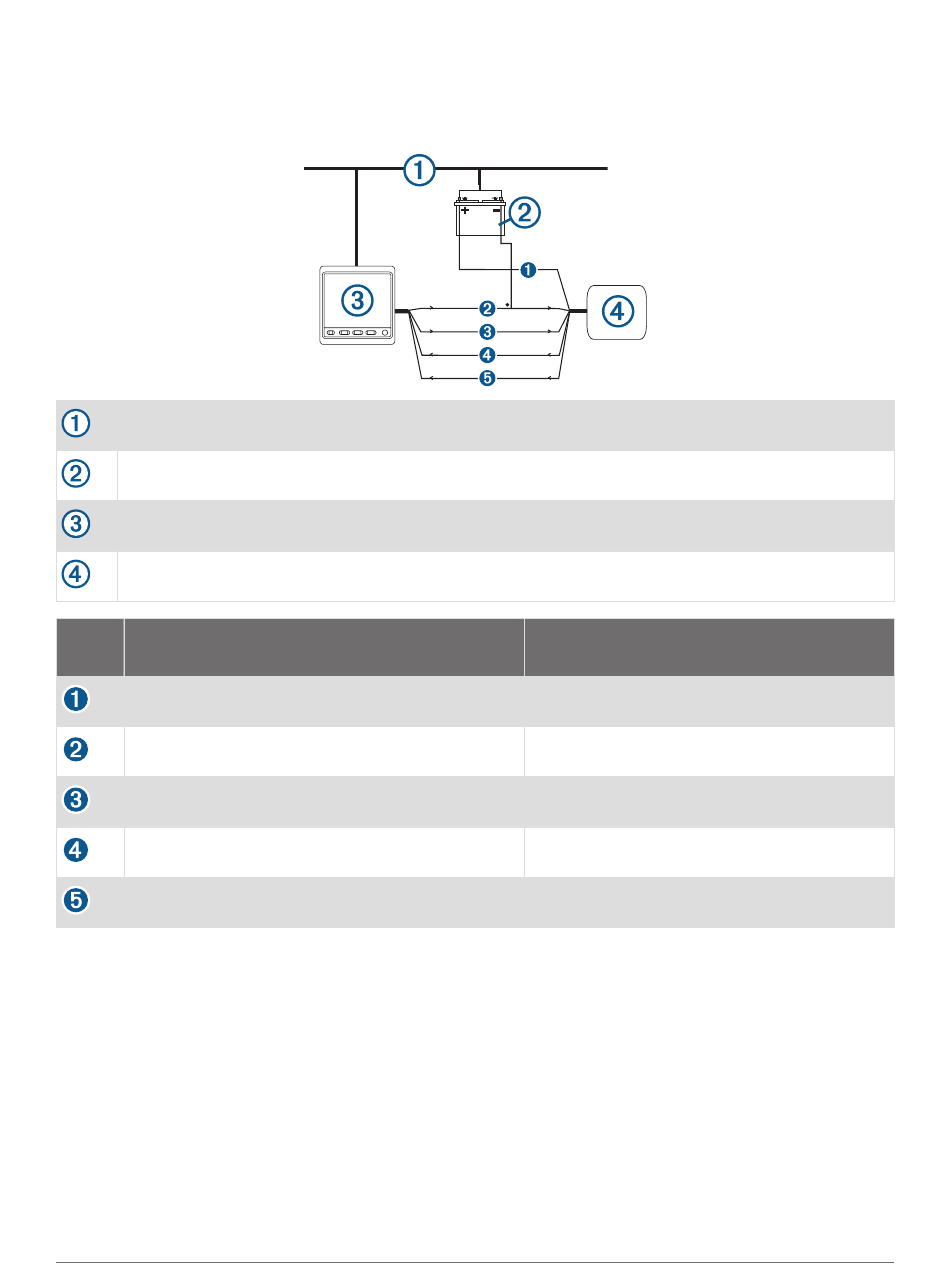

Nur eine Sendeleitung
Wenn das NMEA 0183 kompatible Gerät nur über eine Sendeleitung (Tx) verfügt, muss diese mit der braunen
Leitung (Rx/A) des Bedieninstruments verbunden werden. Schließen Sie die grüne Leitung (Rx/B) des
Bedieninstruments an die NMEA 0183 Masse an.
NMEA 2000 Netzwerk (versorgt das Bedieninstrument mit Strom)
12-V-Gleichstromquelle
Bedieninstrument
NMEA 0183 kompatibles Gerät
Leitung Leitungsfarbe des Bedieninstruments – Funktion
Nicht verfügbar
Grün – Rx/B (-) (an NMEA 0183 Masse anschließen) NMEA 0183 Masse
Blau – Tx/A (+)
Weiß – Tx/B (-)
Braun – Rx/A (+)
HINWEIS: Wenn ein NMEA 0183 Gerät nur über eine Empfangsleitung (Tx) verfügt, müssen Sie den NMEA 2000
Bus und das NMEA 0183 Gerät mit einer gemeinsamen Masse verbinden.
Funktion der Leitung des NMEA 0183
kompatiblen Geräts
Leistung
Rx/A (+)
Rx/B (-)
Tx/A (+)
