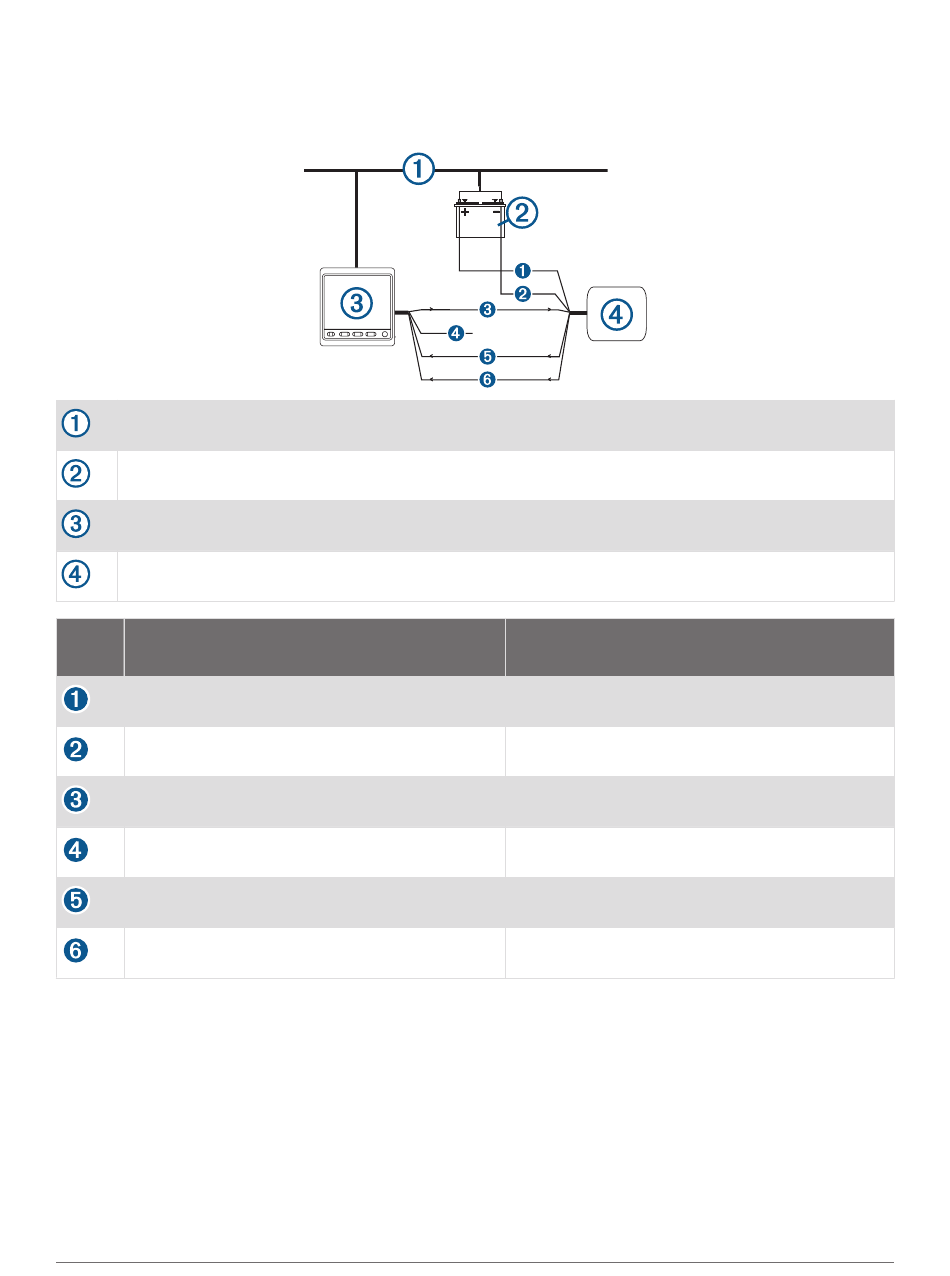

Nur eine Empfangsleitung
Wenn das NMEA 0183 kompatible Gerät nur über eine Empfangsleitung (Rx) verfügt, muss diese mit der blauen
Leitung (Tx/A) des Bedieninstruments verbunden werden. Schließen Sie die weiße Leitung (Tx/B) des
Bedieninstruments nicht an.
NMEA 2000 Netzwerk (versorgt das Bedieninstrument mit Strom)
12-V-Gleichstromquelle
Bedieninstrument
NMEA 0183 kompatibles Gerät
Leitung Leitungsfarbe des Bedieninstruments – Funktion
Nicht verfügbar
Nicht verfügbar
Blau – Tx/A (+)
Weiß – nicht belegt
Braun – Rx/A (+)
Grün – Rx/B (-)
HINWEIS: Wenn ein NMEA 0183 Gerät nur über eine Empfangsleitung (Rx) verfügt, müssen Sie den NMEA 2000
Bus und das NMEA 0183 Gerät mit einer gemeinsamen Masse verbinden.
24
Funktion der Leitung des NMEA 0183
kompatiblen Geräts
Leistung
NMEA 0183 Masse
Rx
Nicht verfügbar
Tx/A (+)
Tx/B (-)
