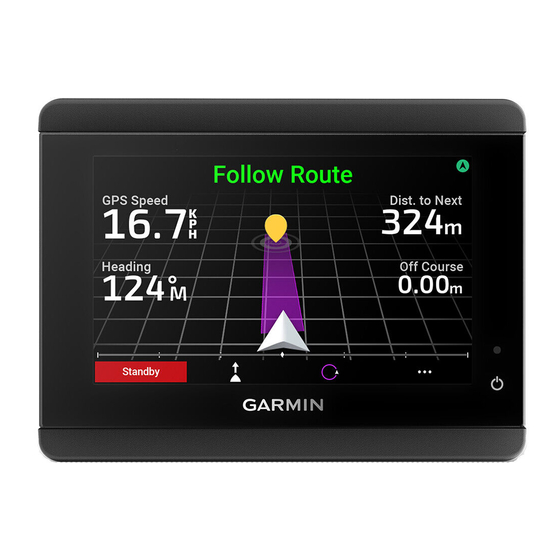

Wichtige Sicherheitsinformationen
Wenn Sie die Warnungen, Vorsichtshinweise und Hinweise nicht beachten, könnte es zu Personenschäden,
Schäden am Boot oder am Gerät oder zu einer schlechten Leistung des Produkts kommen.
Lesen Sie alle Produktwarnungen und sonstigen wichtigen Informationen der Anleitung "Wichtige Sicherheits-
und Produktinformationen", die dem Produkt beiliegt.
Tragen Sie zum Vermeiden möglicher Personenschäden beim Bohren, Schneiden und Schleifen immer
Schutzbrille, Gehörschutz und eine Staubschutzmaske.
Zum Vermeiden möglicher Personenschäden oder Schäden am Gerät oder am Boot trennen Sie die
Stromversorgung des Boots, bevor Sie mit der Installation des Geräts beginnen.
Zum Vermeiden möglicher Personenschäden oder Schäden am Gerät oder Boot stellen Sie vor der Herstellung
der Stromversorgung des Geräts sicher, dass es ordnungsgemäß geerdet ist. Folgen Sie dabei den
Anweisungen in der Anleitung.
Zum Erzielen der bestmöglichen Leistung muss das Gerät gemäß diesen Anweisungen installiert werden.
Prüfen Sie beim Bohren oder Schneiden immer, was sich auf der anderen Seite der Oberfläche befindet, um
Schäden am Boot zu vermeiden.
Erforderliches Werkzeug
• Bohrmaschine und Bohrer
◦ Vorbereiten der Fläche auf das Schneiden:
3
9-mm-Bohrer (
/
Zoll)
8
◦ Installation mit Holzschrauben:
3
2,5-mm-Bohrer (
/
32
◦ Installation mit Annietmutter:
9
3,5-mm-Bohrer (
/
64
5
4-mm-Bohrer (
/
Zoll)
32
• Kreuzschlitzschraubendreher Nr. 2
• Stichsäge
• Feile und Sandpapier
• Seewassertaugliches Dichtungsmittel (empfohlen)
April 2022
GHC
INSTALLATIONSANWEISUNGEN
Zoll)
Zoll)
50
™
WARNUNG
ACHTUNG
HINWEIS
GUID-9CEF40E7-A1D9-42A3-9EB1-DF9CF3B47115 v1
Werbung
Verwandte Anleitungen für Garmin GHC 50
Inhaltszusammenfassung für Garmin GHC 50
- Seite 1 ™ INSTALLATIONSANWEISUNGEN Wichtige Sicherheitsinformationen WARNUNG Wenn Sie die Warnungen, Vorsichtshinweise und Hinweise nicht beachten, könnte es zu Personenschäden, Schäden am Boot oder am Gerät oder zu einer schlechten Leistung des Produkts kommen. Lesen Sie alle Produktwarnungen und sonstigen wichtigen Informationen der Anleitung "Wichtige Sicherheits- und Produktinformationen", die dem Produkt beiliegt.
- Seite 2 Hinweise zur Montage HINWEIS Montieren Sie das Gerät an einem Ort, an dem es keinen extremen Temperaturen oder Umweltbedingungen ausgesetzt ist. Der Temperaturbereich für dieses Gerät ist in den technischen Daten zum Produkt aufgeführt. Eine längere Lagerung oder ein längerer Betrieb bei Temperaturen über dem angegebenen Temperaturbereich kann zu einem Versagen des Geräts führen.
-
Seite 3: Anbringen Des Geräts
Anbringen des Geräts HINWEIS Gehen Sie beim Schneiden des Ausschnitts für die bündige Montage des Geräts vorsichtig vor. Zwischen Gehäuse und Montagelöchern besteht nur ein geringer Abstand. Wird der Ausschnitt zu groß geschnitten, könnte die Stabilität des Geräts nach der Montage beeinträchtigt sein. Verwenden Sie für die Montage des Geräts nur die mitgelieferten Schrauben, um mögliche Schäden am Gerät zu vermeiden. - Seite 4 15 Beginnen Sie in einer Ecke des Montageorts, und platzieren Sie eine Annietmutter an der Rückseite der Montagefläche, sodass die inneren und äußeren Löcher aufeinander ausgerichtet sind. Der erhöhte Teil der Annietmutter sollte in das innere Loch passen. 16 Befestigen Sie die Annietmutter an der Montagefläche, indem Sie eine der mitgelieferten M3- Flachkopfschrauben in das innere 4-mm-Loch ( Zoll) einschrauben.
- Seite 5 Verbindung mit Garmin Netzwerkgeräten mit einem größeren Anschluss herzustellen. Diese optionale Verbindung ist nicht erforderlich, damit das Bediendisplay mit dem Autopilotsystem funktioniert. Sie wird jedoch für Software-Updates empfohlen, falls das Netzwerk einen Garmin Kartenplotter umfasst. Dieses Gerät kann nicht über eine NMEA 2000 Netzwerkverbindung aktualisiert werden.
- Seite 6 GHC 50 Bediendisplay Garmin Marinenetzwerkkabel (für Software-Updates empfohlen) NMEA 2000 Netzkabel Installieren Sie dieses Kabel nur, wenn Sie ein NMEA 2000 Netzwerk einrichten. Installieren Sie dieses Kabel nicht, wenn auf dem Boot bereits ein NMEA 2000 Netzwerk vorhanden ist. Sie müssen das NMEA 2000 Netzkabel mit einer Gleichstromquelle von 9 bis 16 V verbinden.
-
Seite 7: Technische Daten
1200 cd/m (NIT) Leistungsaufnahme Maximal 5,85 W NMEA 2000 Eingangsspannung 9 bis 16 V Gleichspannung NMEA 2000 LEN bei 9 V Gleichspannung 13 (650 mA) Das Gerät ist bis zu einer Tiefe von 1 m bis zu 30 Minuten lang wasserdicht. Weitere Informationen finden Sie unter www.garmin.com/waterrating. - Seite 8 © 2022 Garmin Ltd. oder deren Tochtergesellschaften support.garmin.com...
