Garmin REACTOR 40 KICKER Installationsanweisungen Seite 19

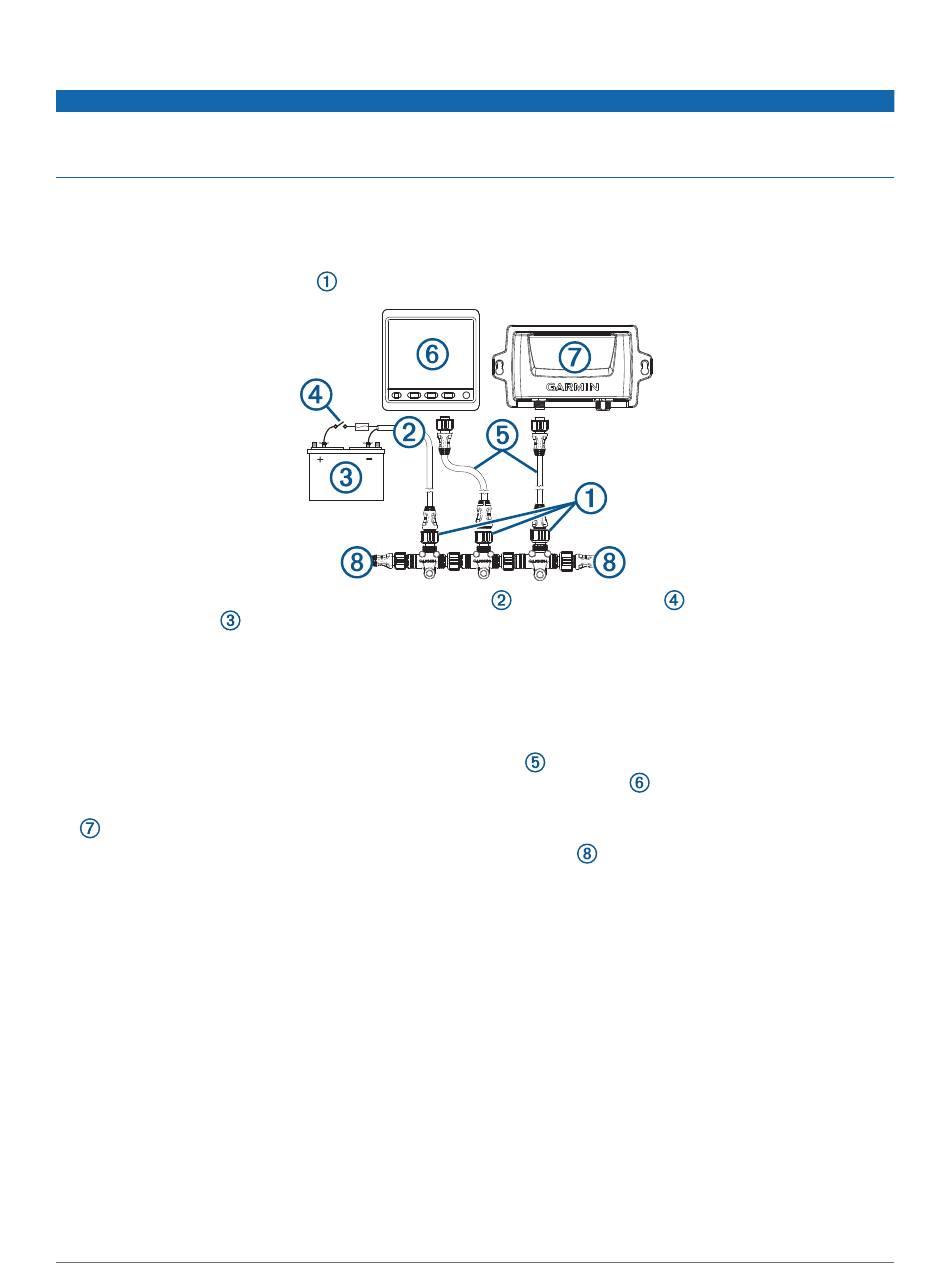

Einrichten eines NMEA 2000 Basisnetzwerks für das Autopilotsystem
Wenn Sie ein NMEA 2000 Netzkabel anschließen, müssen Sie es an den Zündschalter des Boots oder über
einen anderen Leitungsschalter anschließen. NMEA 2000 Geräte können die Batterie entladen, wenn das NMEA
2000 Netzkabel direkt an die Batterie angeschlossen ist.
Ein zugehöriges Bediendisplay ist nicht im Lieferumfang aller Autopiloten enthalten. Wenn Sie den Autopiloten
ohne ein zugehöriges Bediendisplay installieren, muss die Autopilot-CCU mit demselben NMEA 2000 Netzwerk
wie ein kompatibler Garmin Kartenplotter verbunden werden, damit das Autopilotsystem konfiguriert und
bedient werden kann.
1 Verbinden Sie die drei T-Stücke
2 Verbinden Sie das mitgelieferte NMEA 2000 Netzkabel
Gleichstromquelle
Schließen Sie das Netzkabel nach Möglichkeit an den Zündschalter des Boots an, oder verlegen Sie es über
einen Leitungsschalter (nicht inbegriffen).
HINWEIS: Der geflochtene Erdungsdraht (offen) am NMEA 2000 Netzkabel muss mit derselben Masse
verbunden sein wie der schwarze Draht am NMEA 2000 Netzkabel.
3 Verbinden Sie das NMEA 2000 Netzkabel mit einem der T-Stücke.
4 Schließen Sie die mitgelieferten NMEA 2000 Stichleitungen
Bediendisplay (optional) oder an einen kompatiblen Garmin Kartenplotter
5 Schließen Sie die andere mitgelieferte NMEA 2000 Stichleitung an das verbleibende T-Stück und an die CCU
an.
6 Schließen Sie die Stecker und Buchsen der Abschlusswiderstände
Stücke an.
jeweils an den Seiten miteinander.
.
HINWEIS
über einen Schalter
an eines der T-Stücke und an das
an die Enden der verbundenen T-
mit einer 9- bis 12-V-
an.
