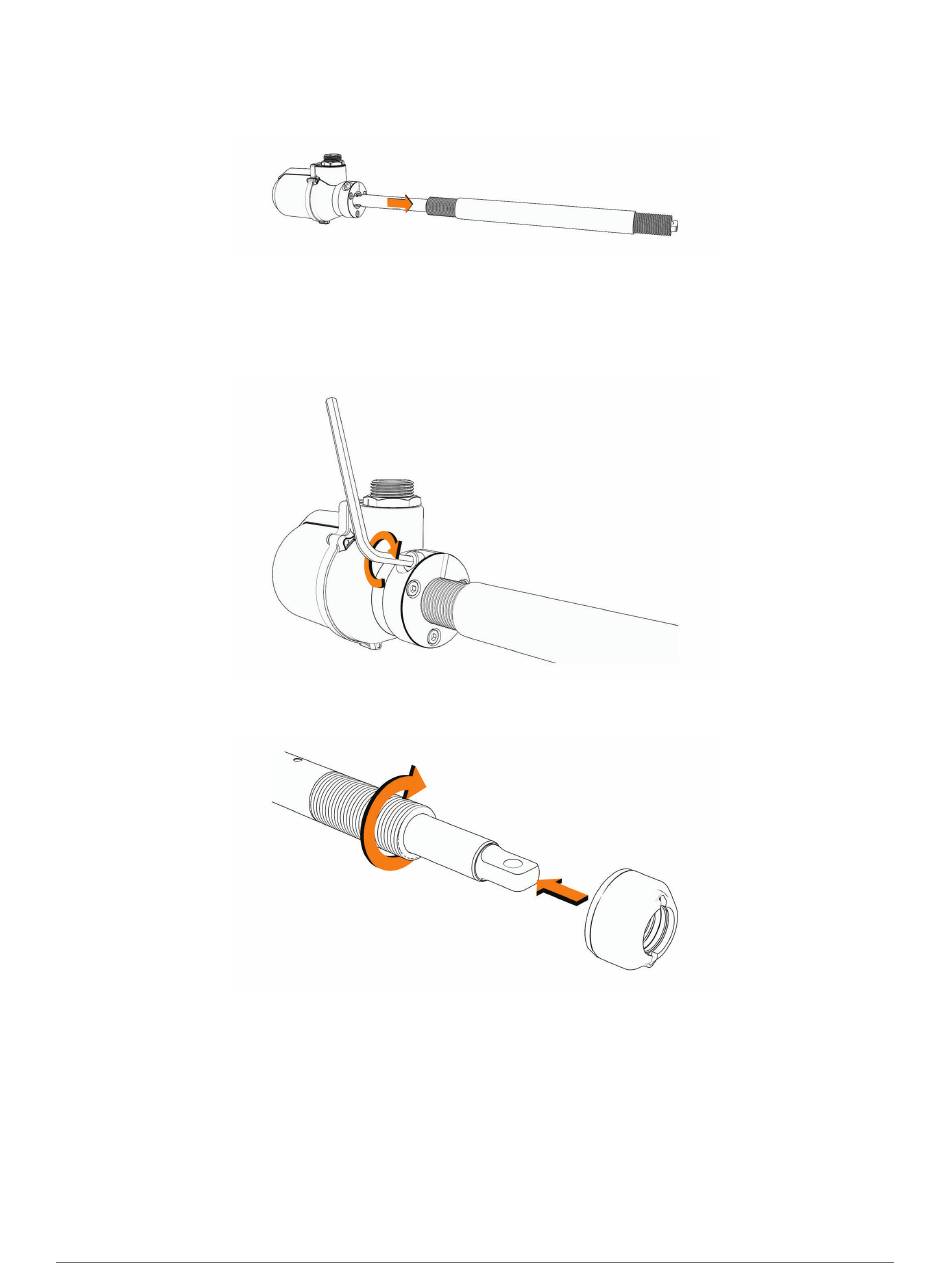

Installieren des Steuerungsstellglieds im Kipprohr
1 Tragen Sie weißes Lithiumfett auf die Schubstange am Steuerungsstellglied auf.
2 Beginnen Sie auf einer beliebigen Seite, und führen Sie das Steuerungsstellglied in das Kipprohr ein.
3 Schrauben Sie das Steuerungsstellglied auf das Ende des Kipprohrs.
4 Drehen Sie das Steuerungsstellglied, bis das Anschlussstück in die für Ihre Installation am besten geeignete
Richtung zeigt.
5 Ziehen Sie die Schraube mit dem mitgelieferten 5-mm-Inbussschlüssel an, damit sich das Steuerungsglied
nicht auf dem Kipprohr dreht.
6 Schieben Sie die Dichtung auf das andere Ende des Steuerungsstellglieds, und drehen Sie es im
Uhrzeigersinn, um es am Kipprohr zu befestigen.
