Garmin REACTOR 40 Installationsanweisungen

REACTOR 40 – MECHANISCH
™
INSTALLATIONSANWEISUNGEN
Wichtige Sicherheitsinformationen
Lesen Sie alle Produktwarnungen und sonstigen wichtigen
Informationen der Anleitung "Wichtige Sicherheits- und
Produktinformationen", die dem Produkt beiliegt.
Sie sind für den sicheren und umsichtigen Betrieb des Boots
verantwortlich. Mit dem Autopiloten können Sie die
Möglichkeiten der Steuerung des Boots erheblich erweitern.
Dies befreit Sie nicht von der Verantwortung, für einen sicheren
Betrieb des Boots zu sorgen. Vermeiden Sie riskante Manöver,
und lassen Sie den Steuerstand niemals unbeaufsichtigt.
Seien Sie stets bereit, unverzüglich die manuelle Steuerung des
Boots zu übernehmen.
Machen Sie sich in ruhigem und ungefährlichem offenen
Wasser mit dem Autopiloten vertraut.
Verwenden Sie den Autopiloten mit Vorsicht in der Nähe von
Hindernissen im Wasser, z. B. Docks, Pfeilern und anderen
Booten.
Achten Sie beim Betrieb auf heiße Oberflächen der Kühlkörper-,
Motor- und Magnetventilkomponenten.
Seien Sie beim Betrieb vorsichtig, da bei beweglichen Teilen
das Risiko des Einklemmens besteht.
Wenn die Installation und Wartung des Geräts nicht
entsprechend diesen Anweisungen vorgenommen wird, könnte
es zu Schäden oder Verletzungen kommen.
Damit das Boot nicht beschädigt wird, sollte das Autopilotsystem
von einem qualifizierten Installateur für Marinetechnik installiert
werden. Für die ordnungsgemäße Durchführung der Installation
sind spezielle Kenntnisse von Marinesteuerungs- und
elektrischen Systemen erforderlich.
Installationsvorbereitung

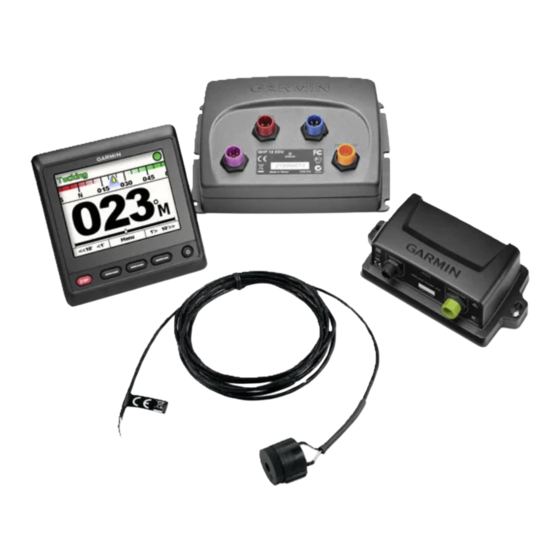

Das Autopilotsystem besteht aus mehreren Komponenten. Sie
sollten sich vor der Installation mit allen Hinweisen zu Montage
und Verkabelung der Komponenten vertraut machen. Sie
müssen wissen, wie die Komponenten miteinander
funktionieren, um die Installation auf dem Boot korrekt zu
planen.
Nutzen Sie die Installationspläne, um die Hinweise zu Montage
und Verkabelung nachzuvollziehen.
Legen Sie bei der Planung der Installation alle Komponenten an
den vorgesehenen Montageorten aus, um sicherzustellen, dass
die Kabellängen für alle Komponenten ausreichen. Bei Bedarf
sind Verlängerungskabel (separat erhältlich) für verschiedene
Komponenten bei Ihrem Garmin
www.garmin.com verfügbar.
Sie sollten sich die Seriennummern der einzelnen Komponenten
notieren, damit Sie sie für die Registrierung sowie im
Garantiefall zur Hand haben.
Benötigte Werkzeuge und Hilfsmittel
• Schutzbrille
• Bohrmaschine und Bohrer
WARNUNG
ACHTUNG
HINWEIS
Händler oder unter
®
• 90-mm-Lochsäge (3,5 Zoll) oder Stichsäge (zum Installieren
eines optionalen Bediendisplays)
• Seitenschneider
• Kreuzschlitz- und Flachkopf-Schraubendreher
• Kabelbinder
• Wasserdichte Kabelverbindung (Lüsterklemmen) oder
Schrumpfschlauch und Heißluftgebläse
• Seewassertaugliches Dichtungsmittel
• Tragbarer Kompass oder Handkompass (zum Prüfen auf
magnetische Störungen)
HINWEIS: Befestigungsschrauben sind für die
Hauptkomponenten des Autopilotsystems enthalten. Wenn die
im Lieferumfang enthaltenen Schrauben nicht für die
Montagefläche geeignet sind, müssen Sie die korrekten
Schraubentypen beschaffen.

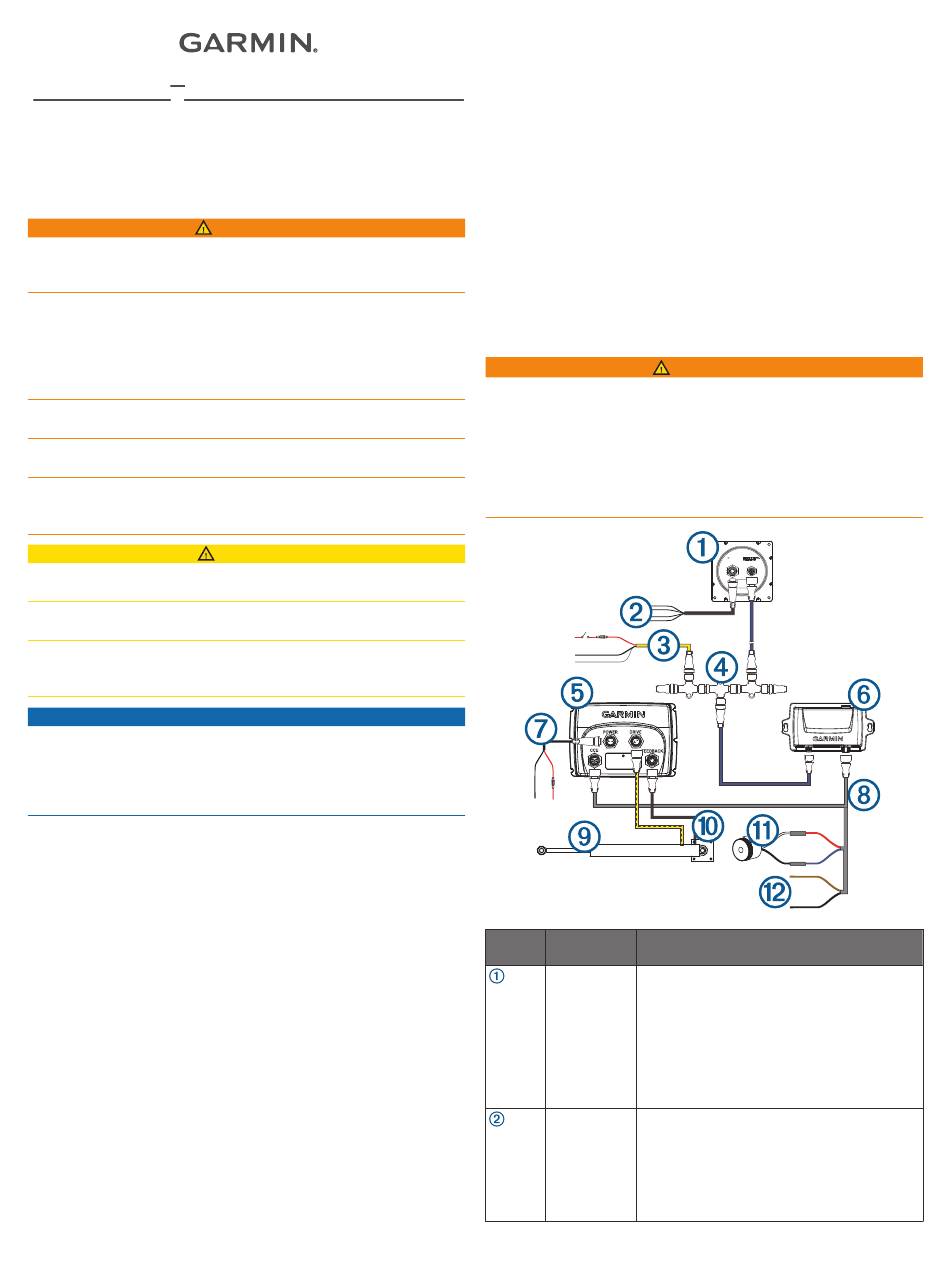

Installationsplan für Netz- und Datenkabel
Wenn Sie das Netzkabel anschließen, entfernen Sie nicht den
leitungsinternen Sicherungshalter. Vermeiden Sie mögliche
Verletzungen oder Produktschäden durch Feuer oder
Überhitzung, indem Sie darauf achten, dass die richtige
Sicherung eingesetzt ist (siehe technische Daten zum Produkt).
Darüber hinaus erlischt die Garantie des Produkts, wenn Sie
das Netzkabel anschließen und nicht die richtige Sicherung
eingesetzt ist.
Element Beschrei- Wichtige Hinweise
bung
Bediendi- Ein zugehöriges Bediendisplay ist nicht im
splay Lieferumfang aller Autopiloten enthalten.
Wenn Sie den Autopiloten ohne ein
zugehöriges Bediendisplay installieren, muss
die Autopilot-CCU mit demselben NMEA
2000
Kartenplotter verbunden werden, damit das
Autopilotsystem konfiguriert und bedient
werden kann.
Datenkabel Dieses Kabel sollte nur verlegt werden, wenn
für das Sie den Autopiloten an optionale NMEA
Bediendi- Geräte anschließen, z. B. an einen
splay Windsensor, an einen Sensor für die
Geschwindigkeit durch Wasser oder an ein
GPS-Gerät
dungen, Seite
WARNUNG
® Netzwerk wie ein kompatibler Garmin
(Hinweise für NMEA 0183 Verbin-
9).
190-02317-72_0B
® 0183
April 2019
