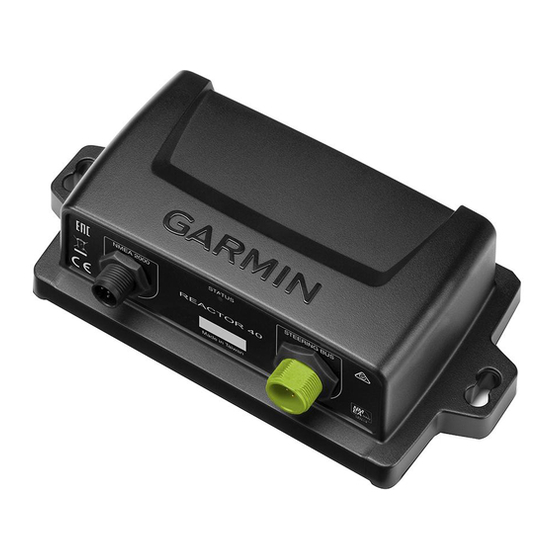

GHP ™ Compact Reactor
Konfigurationshandbuch
Das Autopilotsystem muss entsprechend der Dynamik des
Boots konfiguriert und eingestellt werden. Der Hafenassistenten
und der Probefahrtassistent dienen zur Konfiguration des
Autopiloten. Diese Assistenten führen Sie durch die
erforderlichen Konfigurationsschritte.
Wenn im Lieferumfang des Autopiloten kein Steuerelement
enthalten war, müssen Sie das Autopilotsystem mit einem
kompatiblen Kartenplotter konfigurieren, der mit demselben
NMEA 2000 Netzwerk wie die Autopilot-CCU verbunden ist. Im
®
vorliegenden Dokument finden Sie Anweisungen sowohl für die
Konfiguration mit einem Steuerelement als auch mit einem
Kartenplotter.
Hafenassistent
Wenn der Hafenassistent ausgeführt wird, während sich das
Boot nicht im Wasser befindet, achten Sie auf ausreichenden
Freiraum für Ruderbewegungen, um Schäden am Ruder und an
anderen Objekten zu vermeiden.
Der Hafenassistent kann ausgeführt werden, während sich das
Boot im Wasser oder außerhalb des Wassers befindet.
Wenn sich das Boot im Wasser befindet, darf es sich nicht
bewegen, während Sie den Assistenten abschließen.
Ausführen des Hafenassistenten
Bei Booten mit einem Power-Assist-Steuerungssystem müssen
Sie dieses aktivieren, bevor Sie den Hafenassistenten
ausführen. Dadurch werden Schäden am Steuerungssystem
vermieden.
1
Aktivieren Sie den Autopiloten.
Wenn Sie den Autopiloten zum ersten Mal einschalten,
werden Sie aufgefordert, einige wenige Einstellungen
vorzunehmen.
2 Wenn der Hafenassistent nach der Einstellung nicht
automatisch gestartet wird, wählen Sie eine Option:
• Wählen Sie auf einem Steuerelement die Option Menü >
Einstellungen > Autopilotkonfiguration – Händler >
Assistenten > Hafenassistenten.
• Wählen Sie auf einem Kartenplotter die Option Einstel
lungen > Mein Schiff > Autopilot-
Installationseinstellungen > Assistenten >
Hafenassistent.
3 Wählen Sie den Schiffstyp aus.
4
Testen Sie die Steuerrichtung
Seite 1).
5
Wählen Sie bei Bedarf die Geschwindigkeitsquelle aus
(Auswählen einer Geschwindigkeitsquelle, Seite
6
Überprüfen Sie bei Bedarf den Tachometer
Tachometers, Seite 1).
7
Bewegen Sie das Steuerrad von Anschlag zu Anschlag.
8
Prüfen Sie die Ergebnisse des Hafenassistenten
Ergebnisse des Hafenassistenten, Seite
Testen der Steuerrichtung
1
Wählen Sie beim Fahren mit niedriger Geschwindigkeit die
Optionen und .
Februar 2016
™ Hydraulic –
HINWEIS
HINWEIS
(Testen der Steuerrichtung,
1).
(Überprüfen des
(Prüfen der
1).
Wenn Sie wählen, muss das Ruder eine Wende nach links
ausführen. Wenn Sie
nach rechts ausführen.
2 Wählen Sie Fortfahren.
3
Wählen Sie eine Option:
• Wenn das Boot beim Steuertest in die richtige Richtung
wendet, wählen Sie auf einem Steuerelement die Option
Ja.
• Wenn das Boot beim Steuertest in die richtige Richtung
wendet, wählen Sie auf einem Kartenplotter die Option
Weiter.
• Wenn das Boot beim Steuertest in die entgegengesetzte
Richtung wendet, wählen Sie auf einem Steuerelement
die Option Nein und wiederholen die Schritte 1 bis 3.
• Wenn das Boot beim Steuertest in die entgegengesetzte
Richtung wendet, wählen Sie auf einem Kartenplotter die
Option Richtung umkehren und wiederholen die
Schritte 1 bis 3.
Auswählen einer Geschwindigkeitsquelle
Wählen Sie eine Option:
• Wenn Sie einen oder mehrere NMEA 2000 kompatible
Motoren an das NMEA 2000 Netzwerk angeschlossen
haben, wählen Sie auf einem Steuerelement die Option
Tachometer – NMEA 2000 oder proprietär.
• Wenn Sie einen oder mehrere NMEA 2000 kompatible
Motoren an das NMEA 2000 Netzwerk angeschlossen
haben, wählen Sie auf einem Kartenplotter die Option
Tachometer.
• Falls NMEA 2000 Tachometerdaten von einem oder von
mehreren Motoren nicht verfügbar oder unbrauchbar sind,
wählen Sie als Geschwindigkeitsquelle die Option GPS.
• Wenn Sie keinen NMEA 2000 Tachometer oder kein
GPS-Gerät als Geschwindigkeitsquelle angeschlossen
haben, wählen Sie die Option Keine.
HINWEIS: Wenn der Autopilot bei Auswahl von Keine als
Geschwindigkeitsquelle nicht ordnungsgemäß funktioniert,
empfiehlt Garmin
Tachometer anzuschließen oder ein GPS-Gerät als
Geschwindigkeitsquelle zu verwenden.
Überprüfen des Tachometers
Dieses Verfahren wird nicht angezeigt, wenn als
Geschwindigkeitsquelle die Option GPS oder Keine ausgewählt
ist.
Vergleichen Sie bei laufendem Motor (bzw. laufenden
Motoren) die Drehzahl an der Rudersteuerung mit dem
Tachometer (bzw. den Tachometern) am Armaturenbrett des
Boots.
Wenn die Drehzahlen nicht übereinstimmen, liegt
möglicherweise ein Problem mit der NMEA 2000
Geschwindigkeitsquelle oder Verbindung vor.
Prüfen der Ergebnisse des Hafenassistenten
Es werden die Werte angezeigt, die Sie ausgewählt haben, als
der Hafenassistent ausgeführt wurde.
1 Werten Sie die Ergebnisse des Hafenassistenten aus.
2
Wählen Sie einen falschen Wert aus.
3 Korrigieren Sie den Wert.
4
Wiederholen Sie die Schritte 2 und 3 für alle falschen Werte.
5 Wenn Sie mit dem Prüfen der Werte fertig sind, wählen Sie
Fertig.
Probefahrtassistent
Der Probefahrtassistent dient zur Konfiguration der wichtigsten
Sensoren des Autopiloten. Daher ist es von großer Bedeutung,
Gedruckt in Taiwan
wählen, muss das Ruder eine Wende
, über das NMEA 2000 Netzwerk einen
®
