Verbinden der Komponenten des Autopiloten mit einem vorhandenen NMEA 2000 Netzwerk
Ein zugehöriges Bediendisplay ist nicht im Lieferumfang aller Autopiloten enthalten. Wenn Sie den Autopiloten
ohne ein zugehöriges Bediendisplay installieren, muss die Autopilot-CCU mit demselben NMEA 2000 Netzwerk
wie ein kompatibler Garmin Kartenplotter verbunden werden, damit das Autopilotsystem konfiguriert und
bedient werden kann.
Sie sollten dielektrisches Fett auf die Pinlöcher der Kabelstecker auftragen, um Korrosion zu verhindern. Dies
gilt insbesondere bei der Verwendung des Autopilotsystems in Salzwasser.

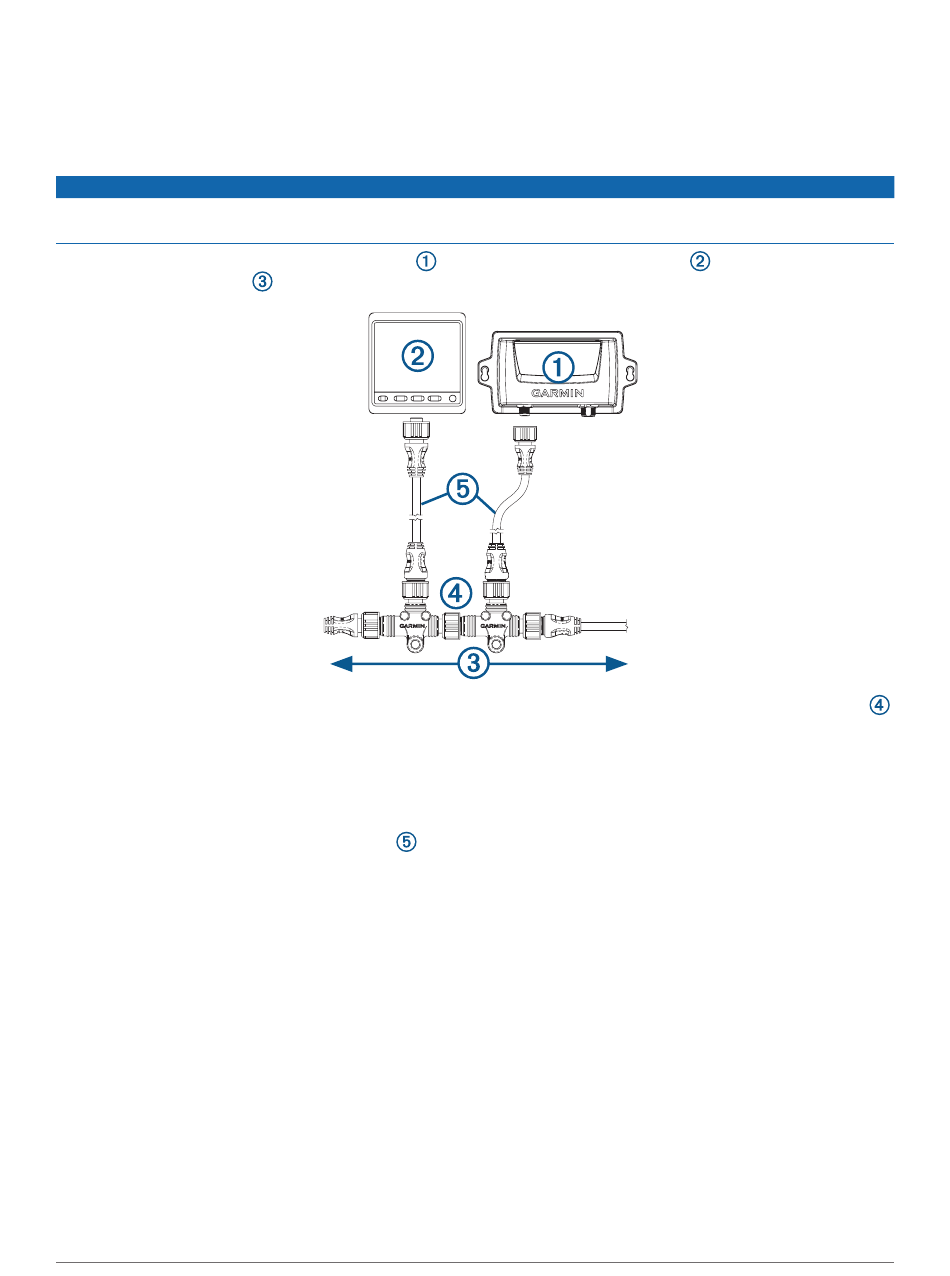

1 Legen Sie fest, an welcher Stelle Sie die CCU
NMEA 2000 Backbone
2 An der Stelle, an der Sie die CCU anschließen möchten, müssen Sie eine Seite eines NMEA 2000 T-Stücks
vom Netzwerk trennen.
3 Schließen Sie bei Bedarf ein NMEA 2000 Backbone-Verlängerungskabel (nicht inbegriffen) an das
abgezogene T-Stück an, um den Backbone des Netzwerks zu verlängern.NMEA 2000
4 Bauen Sie das mitgelieferte T-Stück für die CCU in den NMEA 2000 Backbone ein, indem Sie es an das
abgezogene T-Stück oder an das Backbone-Verlängerungskabel anschließen.
5 Verlegen Sie die mitgelieferte Stichleitung
Stücks.
Wenn die integrierte Stichleitung nicht lang genug ist, können Sie eine Stichleitung von maximal 6 m (20 Fuß;
nicht inbegriffen) verwenden.
6 Schließen Sie die Stichleitung an die CCU und an das T-Stück an.
7 Wiederholen Sie bei Bedarf die Schritte 2 bis 6 für das Bediendisplay (optional) oder für einen kompatiblen
Garmin Kartenplotter.
Verbinden optionaler NMEA 2000 Geräte mit dem Autopilotsystem
HINWEIS: Über NMEA 0183
nicht mit NMEA 2000 kompatibel sind, an das Bedieninstrument anschließen.
1 Bauen Sie ein zusätzliches T-Stück (nicht im Lieferumfang enthalten) in das NMEA 2000 Netzwerk ein.
2 Verbinden Sie das optionale NMEA 2000 Gerät mit dem T-Stück. Folgen Sie dabei den Anweisungen, die dem
Gerät beiliegen.
20
HINWEIS
und das Bediendisplay (optional)
anschließen möchten.
zur CCU und zur Unterseite des in Schritt 4 hinzugefügten T-
(Hinweise für NMEA 0183 Verbindungen, Seite
an den vorhandenen
22) können Sie optionale Geräte, die
