Description du produit

4.1

Structure

4.1.1 Structure du système complet
Le système de manœuvre se compose de deux unités
d'entraînement séparées disposant respectivement de
leur propre moteur C�C� 12V� Ces unités sont monté-
es respectivement à proximité immédiate des roues
sur le châssis du véhicule et reliées par une barre
transversale�
1
2 3

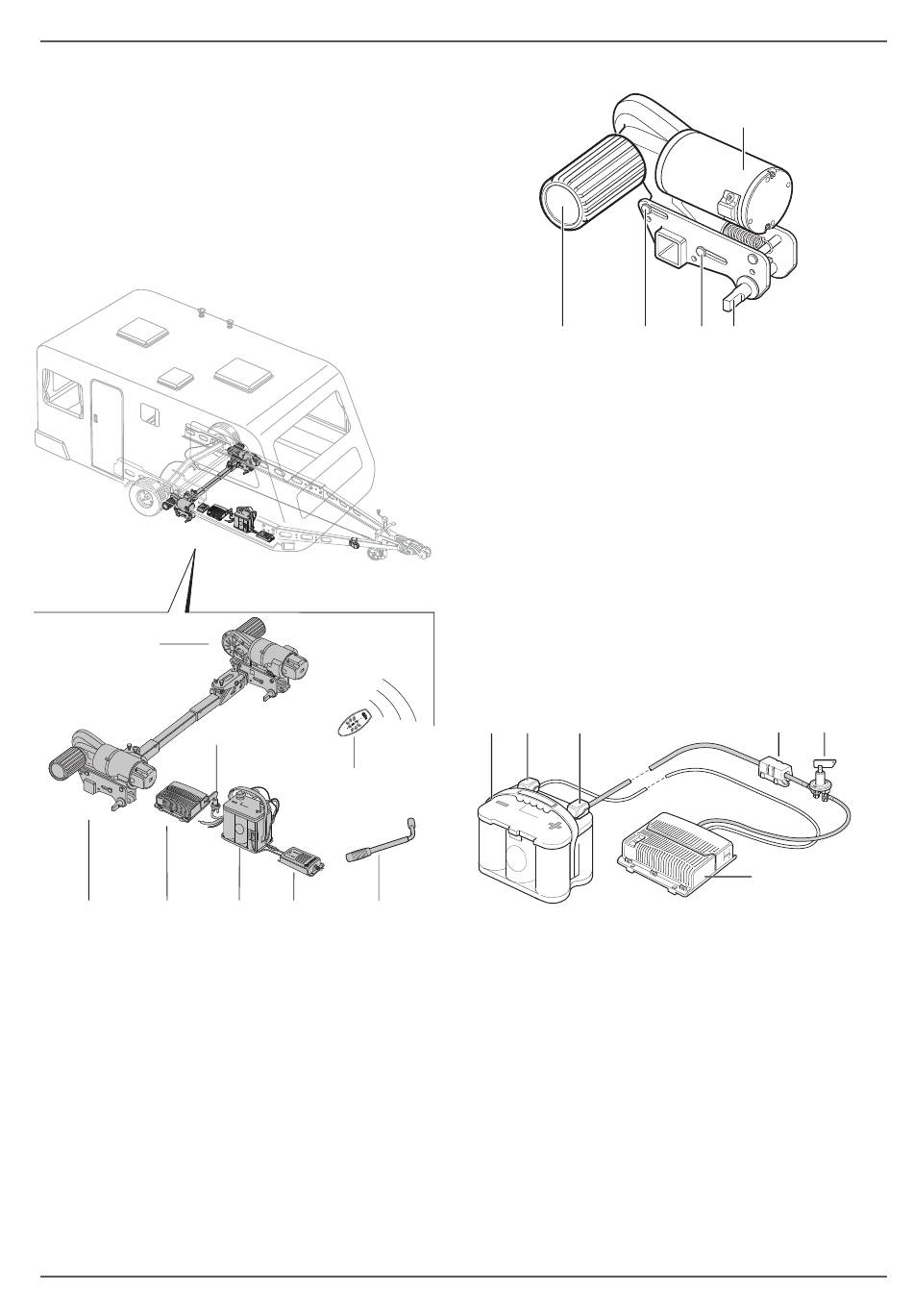

Fig. 1
1 Unité d'entraînement gauche (dans le sens de la
marche)
2 Unité d'entraînement droite (dans le sens de la
marche)
3 Commande (illustration à titre d'exemple)
4 Interrupteur coupe-batterie
5
Batterie
6 Chargeur
7 Levier de plaquage
8
Télécommande
60040-00325 ∙ 00 ∙ 08/2022
4
8
7
5 6
4.1.2 Structure de l'unité d'entraînement
4
Fig. 2
1
Moteur électrique
2 Arbre de rabattement
3 Affichage de l'état de plaquage et repliage
4
Rouleau d'entraînement
4.1.3 Structure de l'alimentation en tension

AVERTISSEMENT
Risque d'incendie en raison d'une comman-
de recouverte à l'intérieur de la caravane
Si la commande n'est pas suffisamment
ventilée, elle peut surchauffer pendant le
fonctionnement�
Ventiler suffisamment la commande�
Ne pas recouvrir la commande�
 Dessin à titre d'exemple (commande Mover XT)
1 2 3
Fig. 3
1
Batterie
2 Pôle-
3 Pôle+
4
Fusible
5 Interrupteur coupe-batterie
6 Commande
Description du produit
1
3 3 2
4
6
5
