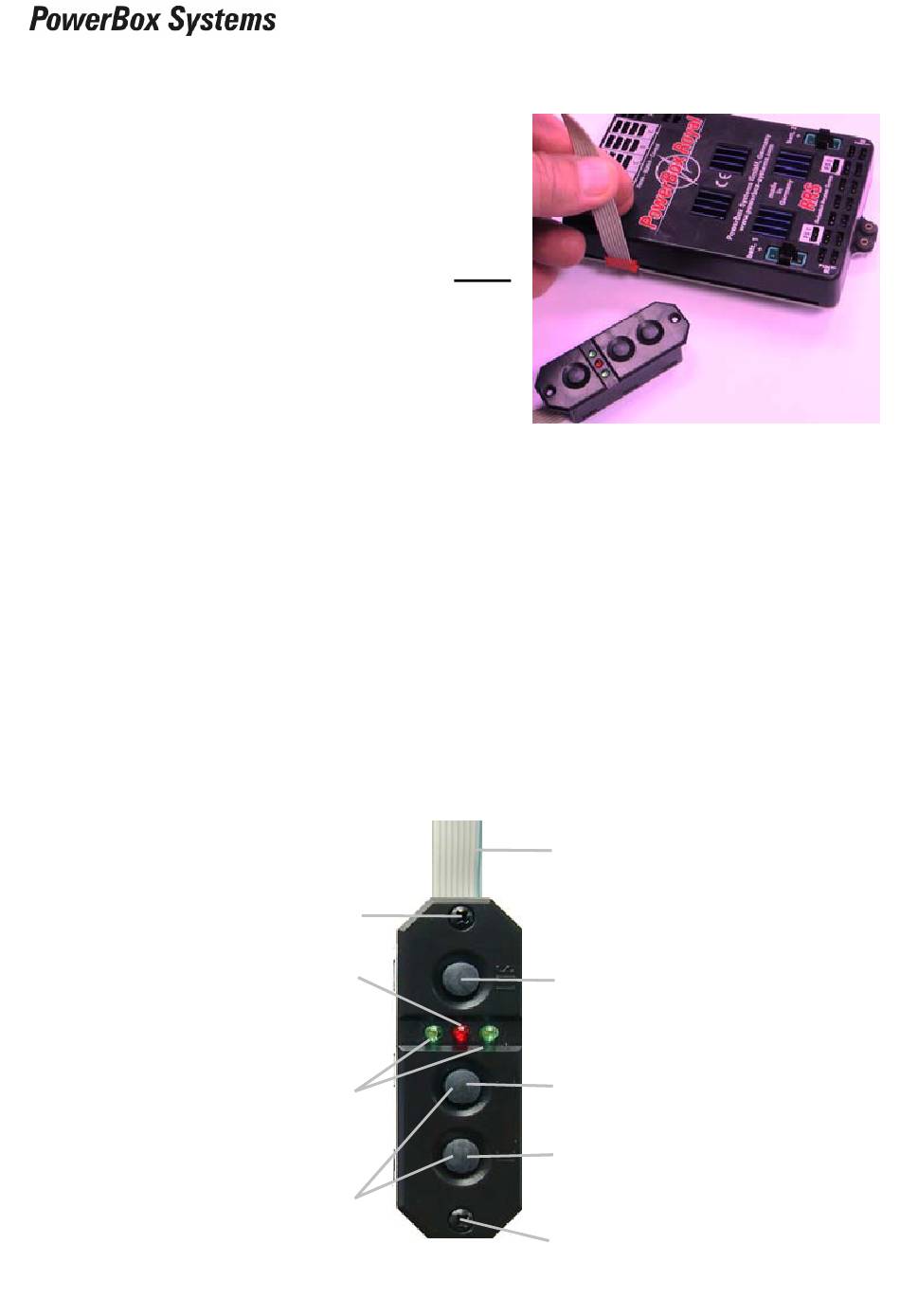

4. Der Sensorschalter:
Der SensorSchalter wird auf der linken
Seite der PowerBox Royal an die dafür
vorgesehene Buchse gesteckt. Beachten Sie
dabei dass das Breitbandkabel nach oben
weg geführt wird.
Der SensorSchalter dient zum externen Ansteuern der elektronischen
Schalter in unserer PowerBox Royal, dabei wird der Strom nicht direkt über
den SensorSchalter geschaltet. Der eigentliche Schaltvorgang erfolgt durch
die beiden voneinander unabhängigen elektronischen Schalter in der Weiche.
Ein unbeabsichtigtes Abziehen des SensorSchalters hat keinen Einfluss auf
den Schaltzustand !
Das Bedienfeld besteht aus drei Drucktasten und zwei grünen und einer roten
LED. Zum Befestigen des Schalters am Modell sind beidseitig zwei
Senkkopfbohrungen, in die die mitgelieferten Schrauben passen.
Die Drucktasten sind gekennzeichnet mit „SET" und „I" und „II".
Befestigungsschraube
Befestigungsschraube
Rote LED zur Signalisierung
Rote LED zur Signalisierung
Zwei grüne LEDs zur
Zwei grüne LEDs zur
des Schaltzustandes
des Schaltzustandes
Das gleichzeitige Drücken
Das gleichzeitige Drücken
beider Schalttasten dient
beider Schalttasten dient
Mittelwertspeichers
Mittelwertspeichers
der Aktivierung
der Aktivierung
Signalisierung
Signalisierung
zum Auslesen des
zum Auslesen des
Flachkabel zum Anschluss
Flachkabel zum Anschluss
an die Weichen
an die Weichen
Set-Taste zur
Set-Taste zur
Aktivierung eines
Aktivierung eines
Schaltvorgangs
Schaltvorgangs
Schalttaste Akku 1
Schalttaste Akku 1
Schalttaste Akku 1
Schalttaste Akku 1
Befestigungsschraube
Befestigungsschraube
- 10 -
PowerBox Royal
