Wert des Spannungsverlustes der Dual-Shottky Diode ( 0,25 Volt ) abgezogen
werden.
Wird die regulierte Servospannung auf 7,0 Volt umgeschaltet, können Sie
diese neu eingestellte Spannung auch hier ablesen.
Sollte ein Regler defekt sein, werden Sie dies an dieser Zeile erkennen.
Die darunter liegenden rechteckigen Felder zeigen den Verbrauch in mAh an.
In dem vorliegenden Fall werden für den Akku links, 44 mAh , für den Akku
rechts 47 mAh angezeigt.

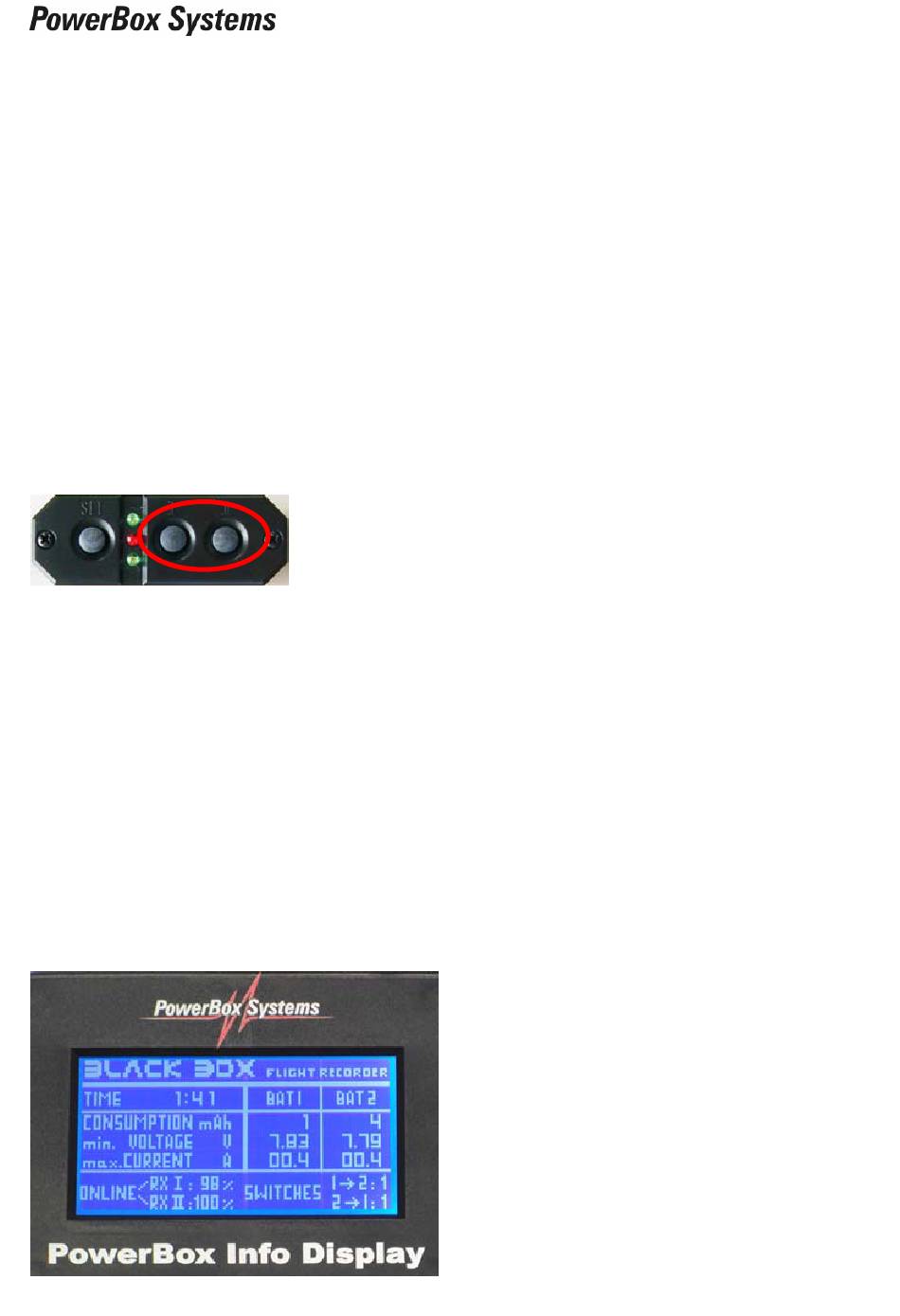

Aufrufen der BlackBox Funktion:
Mit dem SensorSchalter können Sie in die nächste Menüfolge des Displays
wechseln. So wird nach einem Fluge die BlackBox der PowerBox Royal
abgerufen und auf dem LC-Display angezeigt.
Dazu drücken Sie die beiden Tasten des SensorSchalters gemeinsam, vor
dem Ausschalten.
Wichtige Daten des letzten Fluges werden hier für Sie zum Auslesen und
Auswerten bereitgestellt.
In der ersten Zeile lesen Sie TIME, die Einschaltzeit im vorliegenden Fall
betrug 12 Minuten 17 Sekunden. Daneben Bat 1 und Bat 2.
Die nächste Zeile „Consumption mAh", daneben die Werte für Akku 1 und Akku
2, also 18 und 23 mAh, bis zu diesem Zeitpunkt des Abrufes.
Die BlackBox zeigt nur eine Daten-Zusammenfassung des vorhergehenden
Geschehens. In dieser LC-D Anzeige werden die Daten nicht aktualisiert.
Für das integrierte RRS Modul erhalten Sie hier weitere wichtige Informationen
auf dem Display.
In den beiden unteren Zeilen im
Display können Sie die Werte für
beide Empfänger prüfen.
Wie Sie hier auf dem Bild erkennen
können,
hatte
Empfangsanteil am letzten Flug, RX
„II" dagegen 100%.
- 24 -
PowerBox Royal
RX
„I"
99%
