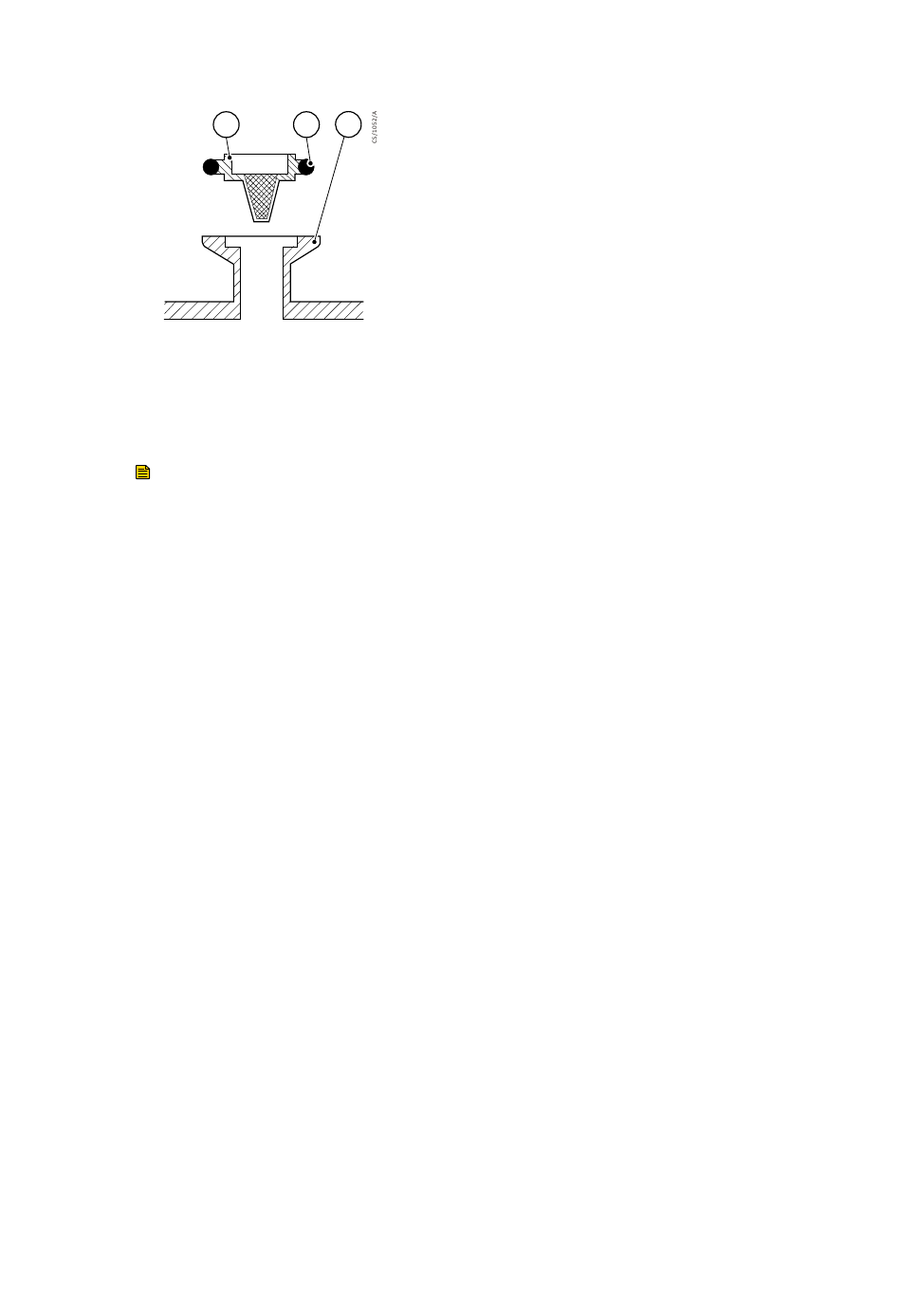

Abbildung 7 Einlassfilterbausatz

1. Zentrierring und Filterbausatz 1. Zentrierring und Filterbausatz
3. Einlassanschluss 3. Einlassanschluss
6.6 Überprüfen und Reinigen des Gasballast-Steuerventils
Hinweis:
Das Gasballast-Filterelement
wird durch ein Klebemittel gehalten; versuchen Sie nicht, es zu entfernen.
1. Siehe
Steuerventil (1) in die Position für hohen Durchsatz (Position „II").
2. Drücken Sie das Steuerelement so weit wie möglich nach unten gegen die
Druckfeder (6) und drehen Sie es dann leicht entgegen dem Uhrzeigersinn, um die
Bajonettverschlüsse (5) zu öffnen und das Steuerelement zu entfernen.
3. Wischen Sie das Steuerelement bei Bedarf mit einem sauberen, trockenen und
fusselfreien Tuch ab und achten Sie darauf, dass das Luftloch (3) nicht blockiert ist.
4. Setzen Sie das Steuerelement wieder in den Gasballasteinlass ein und achten Sie
darauf, dass die Druckfeder korrekt zwischen den Bajonettverschlüssen sitzt.
5. Drücken Sie das Steuerelement so weit wie möglich nach unten und drehen Sie es
leicht im Uhrzeigersinn, bis die Bajonettverschlüsse wieder korrekt sitzen.
6. Stellen Sie das Gasballast-Steuerventil wieder auf die gewünschte Position ein.
A65201882_AA
A65201882_AA - Wartung
3
1 2
(Abbildung:
Abbildung: Gasballast-Steuerventil-Baugruppe. Drehen Sie das Gasballast-
2. O-Ring 2. O-Ring
Gasballast-Steuerventil-Baugruppe, Ziffer 7)
