3.2.6 Abmessungen

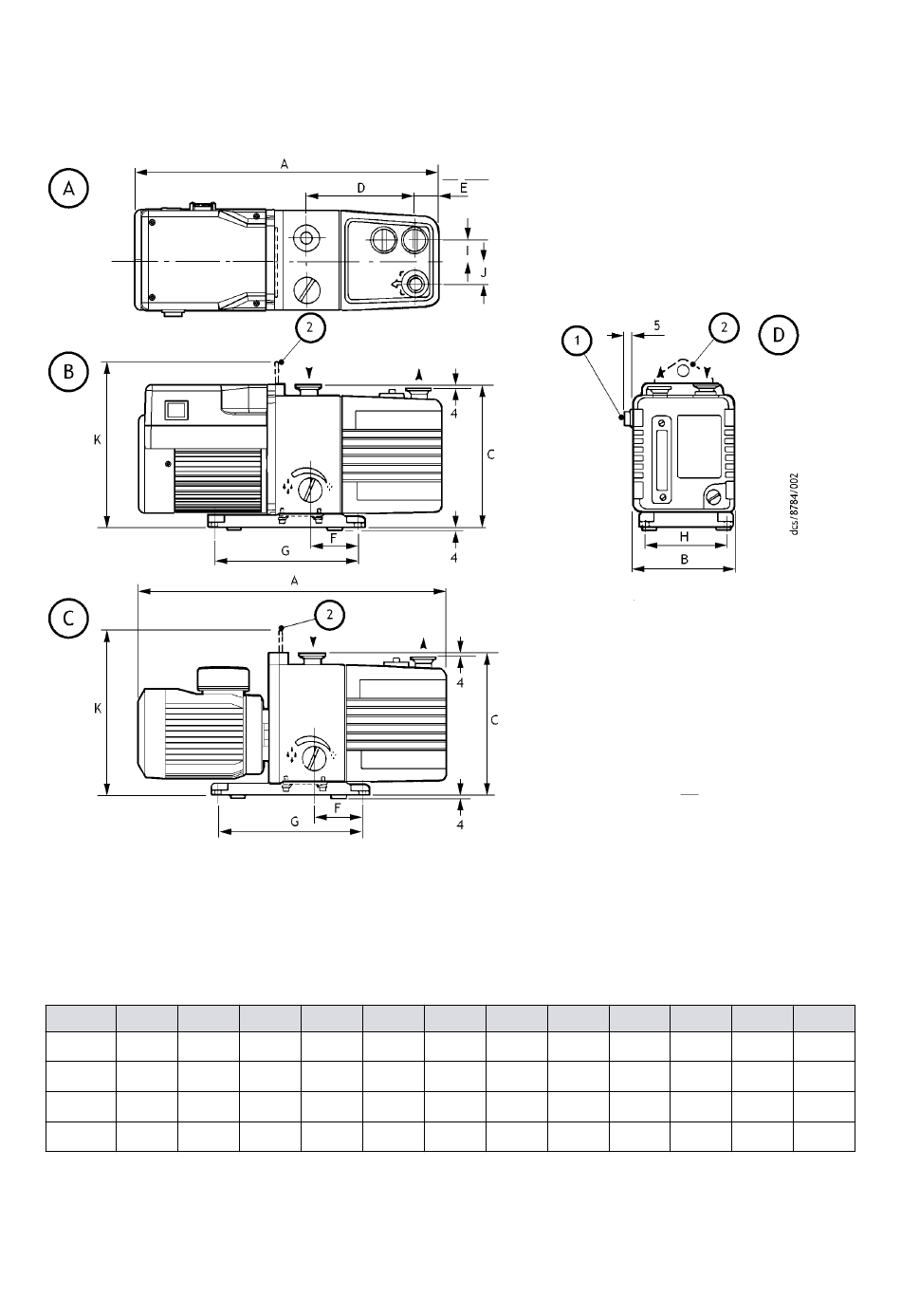

Abbildung 3 Abmessungen (mm)

A. Einphasige Pumpe, Ansicht von oben A. Einphasige Pumpe, Ansicht von oben
C. Dreiphasige Pumpe, Seitenansicht C. Dreiphasige Pumpe, Seitenansicht
1. EIN/AUS-Schalter (nur einphasige 1. EIN/AUS-Schalter (nur einphasige
Pumpen) Pumpen)
Pumpe A* A†
RV3 430 429
RV5 430 429
RV8 470 469
RV12 490 489
* Einphasige Pumpen
† Dreiphasige Pumpen
A65201882_AA
A65201882_AA - Technische Daten
B C D
158 225 127
158 225 127
158 225 161
158 225 181
B. Einphasige Pumpe, Seitenansicht B. Einphasige Pumpe, Seitenansicht
D. Einphasige Pumpe, Vorderansicht D. Einphasige Pumpe, Vorderansicht
2. Halterung (nur RV8 und RV12. Die 2. Halterung (nur RV8 und RV12. Die
Pumpen RV3 und RV5 verfügen über Pumpen RV3 und RV5 verfügen über
einen Hebegriff.) einen Hebegriff.)
E F G
29 78 230
29 78 230
35 78 230
35 78 230
Seite 21
H I J
120 37 32
120 37 32
120 37 32
120 37 32
05/2021 - ©Edwards Limited
