Abbildung 5: Dreiphasige Elektrische Anschlüsse: 200-230 V; Abbildung 6: Dreiphasige Elektrische Anschlüsse: 380-460 V - Edwards RV3 Betriebsanleitung

6. Stellen Sie sicher, dass die Dichtung der Abdeckung korrekt positioniert ist, und
setzen Sie die Abdeckung des Anschlusskastens dann wieder auf; sichern Sie sie
mit den Schrauben.

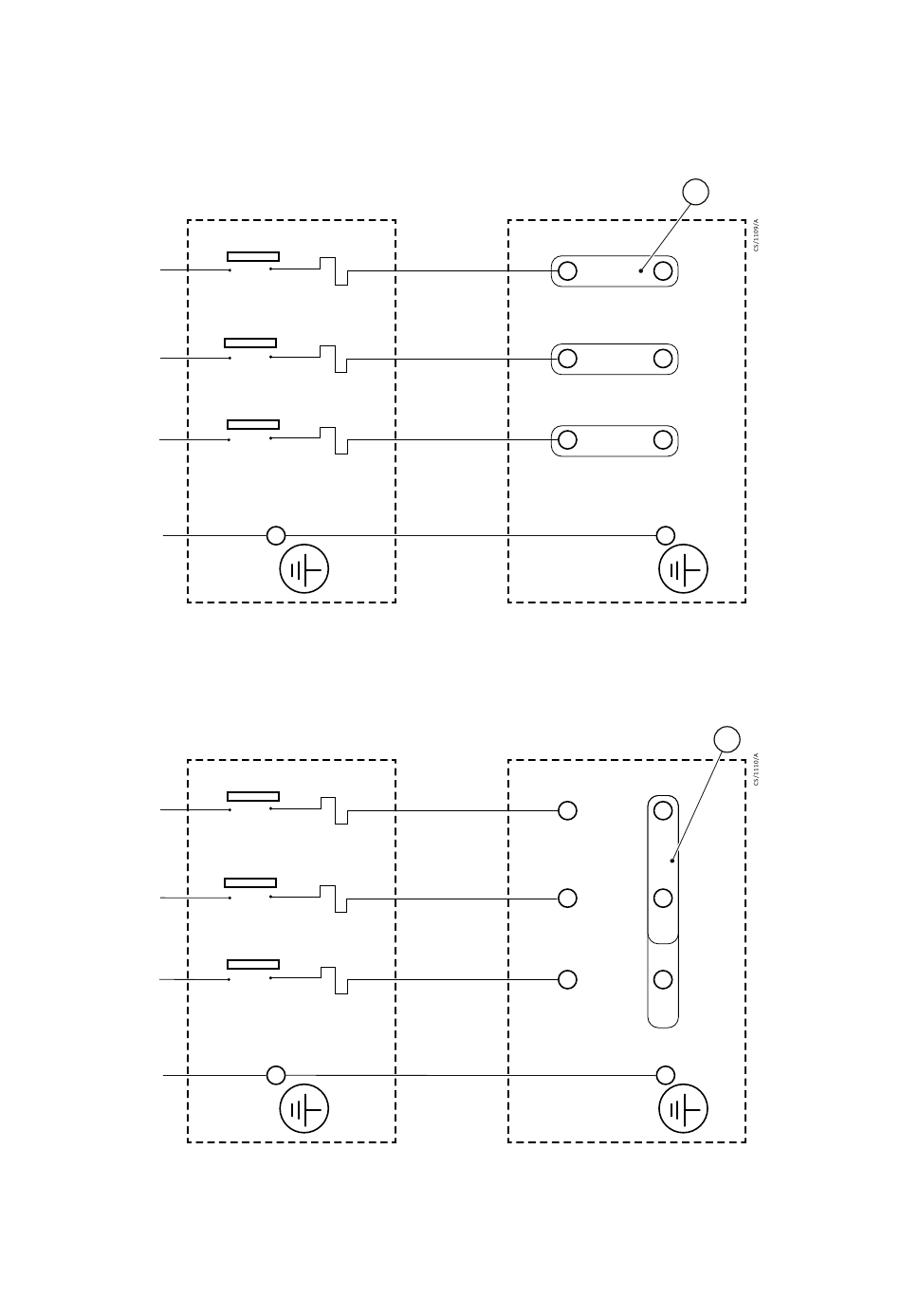

Abbildung 5 Dreiphasige elektrische Anschlüsse: 200-230 V
A
L1
L2
L3
E
A. Starter/Schaltschütz A. Starter/Schaltschütz
1. Verbindungen 1. Verbindungen
Abbildung 6 Dreiphasige elektrische Anschlüsse: 380-460 V
A
L1
L2
L3
E
A. Starter/Schaltschütz A. Starter/Schaltschütz
1. Verbindungen 1. Verbindungen
A65201882_AA
A65201882_AA - Installation
Seite 31
B
U1 W2
V1 U2
W1 V2
B. Anschlusskasten des Motors B. Anschlusskasten des Motors
B
U1 W2
V1 U2
W1 V2
B. Anschlusskasten des Motors B. Anschlusskasten des Motors
