3. Prüfen Sie, ob sich der Kühllüfter des Motors in die korrekte Richtung dreht (14,
angezeigt durch den Pfeil auf der Abdeckung des Motors). Wenn die Drehrichtung
nicht korrekt ist, schalten Sie die Stromversorgung sofort ab und wenden Sie sich
an uns oder Ihren Händler.

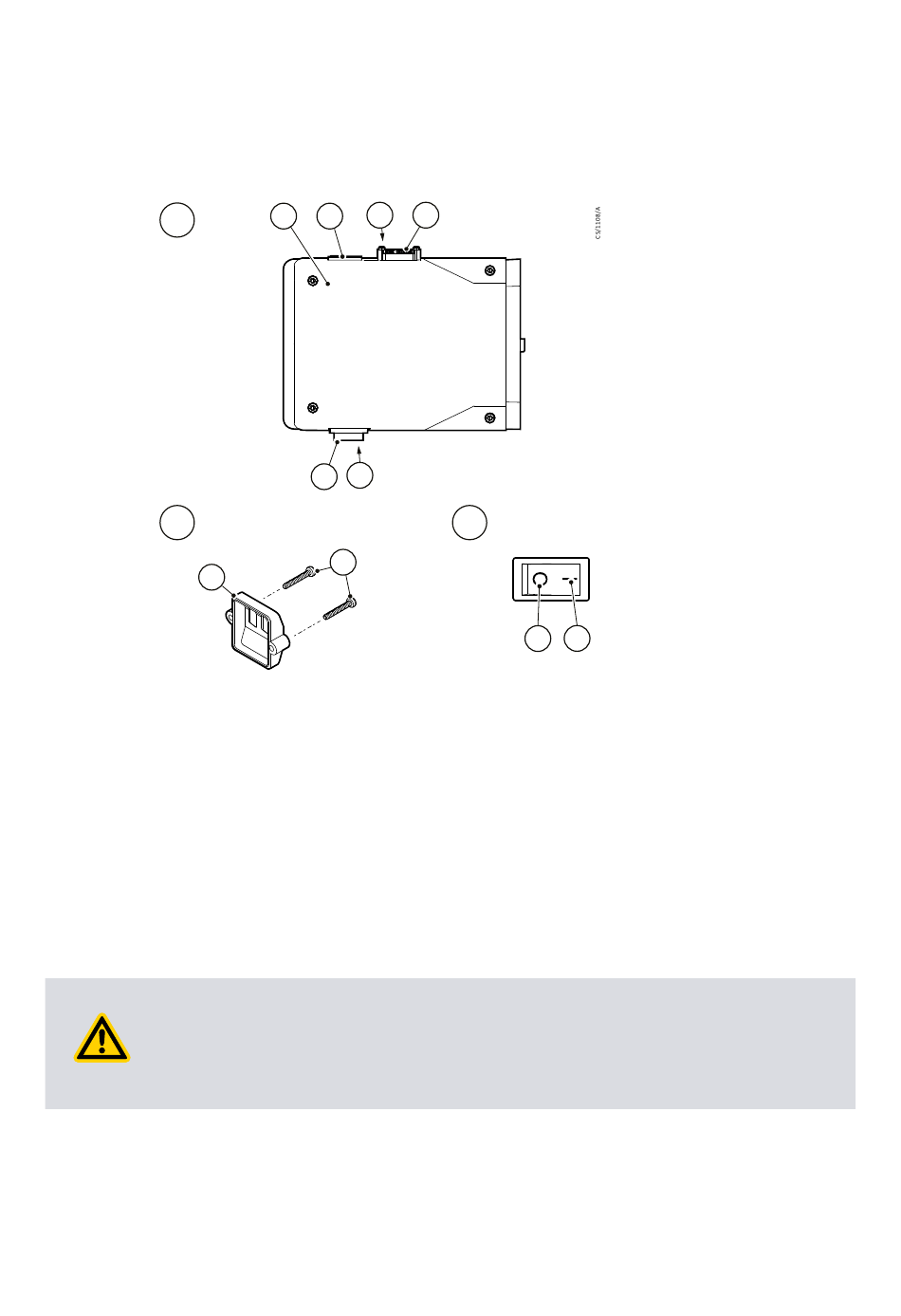

Abbildung 4 Motorspannungskonfiguration: einphasige Pumpen

A
B
5
A. Motor – Draufsicht A. Motor – Draufsicht
C. Ansicht des Ein-/Aus-Schalters C. Ansicht des Ein-/Aus-Schalters
1. Anschlusskasten 1. Anschlusskasten
3. Spannungswahlschalter 3. Spannungswahlschalter
5. Abdeckung des Spannungswahlschalters 6. Befestigungsschrauben 5. Abdeckung des Spannungswahlschalters 6. Befestigungsschrauben
7. Position „I" (ein) 7. Position „I" (ein)

4.7 Elektroinstallation: dreiphasige Pumpen

4.7.1 Überprüfung und Konfiguration des Motors
VORSICHT:
Vergewissern Sie sich, dass der Motor für Ihre Stromversorgung korrekt konfiguriert
ist. Wenn Sie die Pumpe mit nicht korrekt für die Stromversorgung konfiguriertem
Motor betreiben, führt dies zu Schäden am Motor.
1. Entfernen Sie die Schrauben, mit denen die Abdeckung des Anschlusskastens des
Motors befestigt ist. Entfernen Sie die Abdeckung.
2. Entfernen Sie die Kabelverschraubung aus der Innenseite des Anschlusskastens
und bringen Sie sie an der Kabelverschraubungsöffnung an der Seite des
Anschlusskastens an.
A65201882_AA
A65201882_AA - Installation
B 3
1 2
C
4
6
Seite 29
C
7
8
B. Ansicht der Abdeckung des B. Ansicht der Abdeckung des
Spannungswahlschalters Spannungswahlschalters
2. Elektrischer Eingangsanschluss 2. Elektrischer Eingangsanschluss
4. EIN/AUS-Schalter 4. EIN/AUS-Schalter
8. Position „0" (aus) 8. Position „0" (aus)
