5.6 Gasballast-Steuerung prüfen und reinigen
Hinweis: Der Gasballast-Filtereinsatz
zu entfernen.
1. Die Positionsnummern in der folgenden Beschreibung beziehen sich auf
Steuerung (1) auf hohen Durchfluss (Position II).
2. Drücken Sie den Knopf gegen die Druckfeder (6) so weit wie möglich nach unten. Danach drehen Sie den Knopf
etwas gegen den Uhrzeigersinn, um den Bajonettverschluss (5) zu lösen. Entfernen Sie den Knopf.
3. Falls erforderlich, wischen Sie den Knopf mit einem sauberen, trockenen und fusselfreien Tuch ab und prüfen
Sie, ob das Luftloch (3) nicht blockiert ist.
4. Setzen Sie den Knopf wieder auf den Gasballasteinlass auf und sorgen Sie dafür, dass die Druckfeder korrekt im
Bajonettverschluss sitzt.
5. Drücken Sie den Knopf so weit wie möglich nach unten und drehen Sie den Knopf etwas gegen den Uhrzeigersinn,
bis der Bajonettverschluss korrekt einrastet.
6. Stellen Sie die Gasballast-Steuerung wieder auf die gewünschte Position.
Seite 36
(Abbildung 8, Position 7) ist in seinen Sitz geklebt. Versuchen Sie nicht, ihn

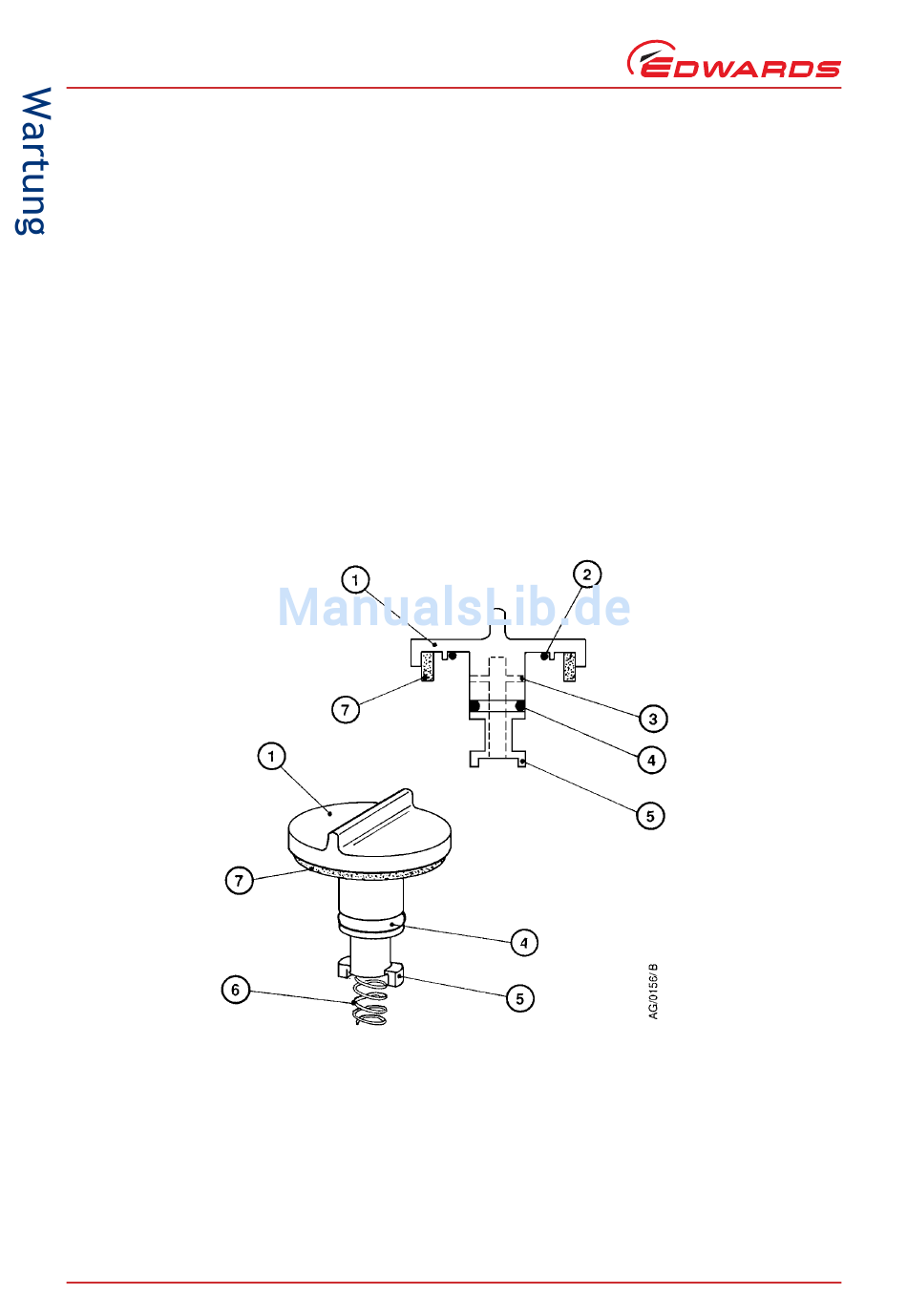

Abbildung 8 - Gasballast-Steuerung

1. Gasballast-Steuerung

2. O-Ring
3. Luftloch
4. O-Ring
5. Bajonettverschluss
6. Druckfeder
7. Filter
