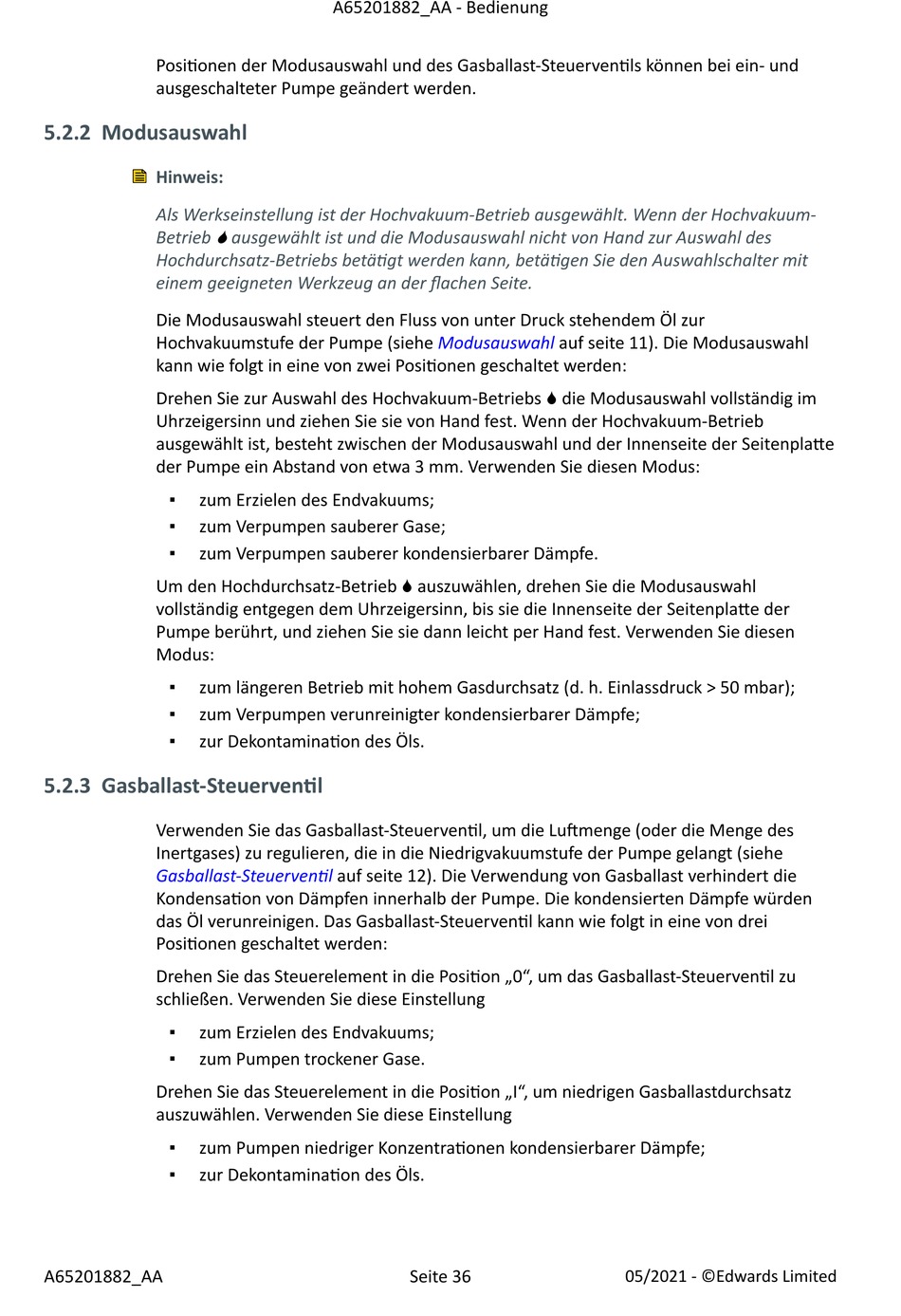

Positionen der Modusauswahl und des Gasballast-Steuerventils können bei ein- und
ausgeschalteter Pumpe geändert werden.

5.2.2 Modusauswahl

Hinweis:
Als Werkseinstellung ist der Hochvakuum-Betrieb ausgewählt. Wenn der Hochvakuum-
Betrieb
Hochdurchsatz-Betriebs betätigt werden kann, betätigen Sie den Auswahlschalter mit
einem geeigneten Werkzeug an der flachen Seite.
Die Modusauswahl steuert den Fluss von unter Druck stehendem Öl zur
Hochvakuumstufe der Pumpe (siehe
kann wie folgt in eine von zwei Positionen geschaltet werden:
Drehen Sie zur Auswahl des Hochvakuum-Betriebs S die Modusauswahl vollständig im
Uhrzeigersinn und ziehen Sie sie von Hand fest. Wenn der Hochvakuum-Betrieb
ausgewählt ist, besteht zwischen der Modusauswahl und der Innenseite der Seitenplatte
der Pumpe ein Abstand von etwa 3 mm. Verwenden Sie diesen Modus:
▪ zum Erzielen des Endvakuums;
▪ zum Verpumpen sauberer Gase;
▪ zum Verpumpen sauberer kondensierbarer Dämpfe.
Um den Hochdurchsatz-Betrieb S auszuwählen, drehen Sie die Modusauswahl
vollständig entgegen dem Uhrzeigersinn, bis sie die Innenseite der Seitenplatte der
Pumpe berührt, und ziehen Sie sie dann leicht per Hand fest. Verwenden Sie diesen
Modus:
▪ zum längeren Betrieb mit hohem Gasdurchsatz (d. h. Einlassdruck > 50 mbar);
▪ zum Verpumpen verunreinigter kondensierbarer Dämpfe;
▪ zur Dekontamination des Öls.

5.2.3 Gasballast-Steuerventil

Verwenden Sie das Gasballast-Steuerventil, um die Luftmenge (oder die Menge des
Inertgases) zu regulieren, die in die Niedrigvakuumstufe der Pumpe gelangt (siehe
Gasballast-Steuerventil
Kondensation von Dämpfen innerhalb der Pumpe. Die kondensierten Dämpfe würden
das Öl verunreinigen. Das Gasballast-Steuerventil kann wie folgt in eine von drei
Positionen geschaltet werden:
Drehen Sie das Steuerelement in die Position „0", um das Gasballast-Steuerventil zu
schließen. Verwenden Sie diese Einstellung
▪ zum Erzielen des Endvakuums;
▪ zum Pumpen trockener Gase.
Drehen Sie das Steuerelement in die Position „I", um niedrigen Gasballastdurchsatz
auszuwählen. Verwenden Sie diese Einstellung
▪ zum Pumpen niedriger Konzentrationen kondensierbarer Dämpfe;
▪ zur Dekontamination des Öls.
A65201882_AA
A65201882_AA - Bedienung
ausgewählt ist und die Modusauswahl nicht von Hand zur Auswahl des
S
auf seite 12). Die Verwendung von Gasballast verhindert die
Modusauswahl auf seite 11). Die Modusauswahl
