Hydraulischer Abgleich

Durch den hydraulischen Abgleich werden stabile Volumenströme im Betrieb und über den gesamten Arbeitsbereich des Gerätes
gewährleistet.

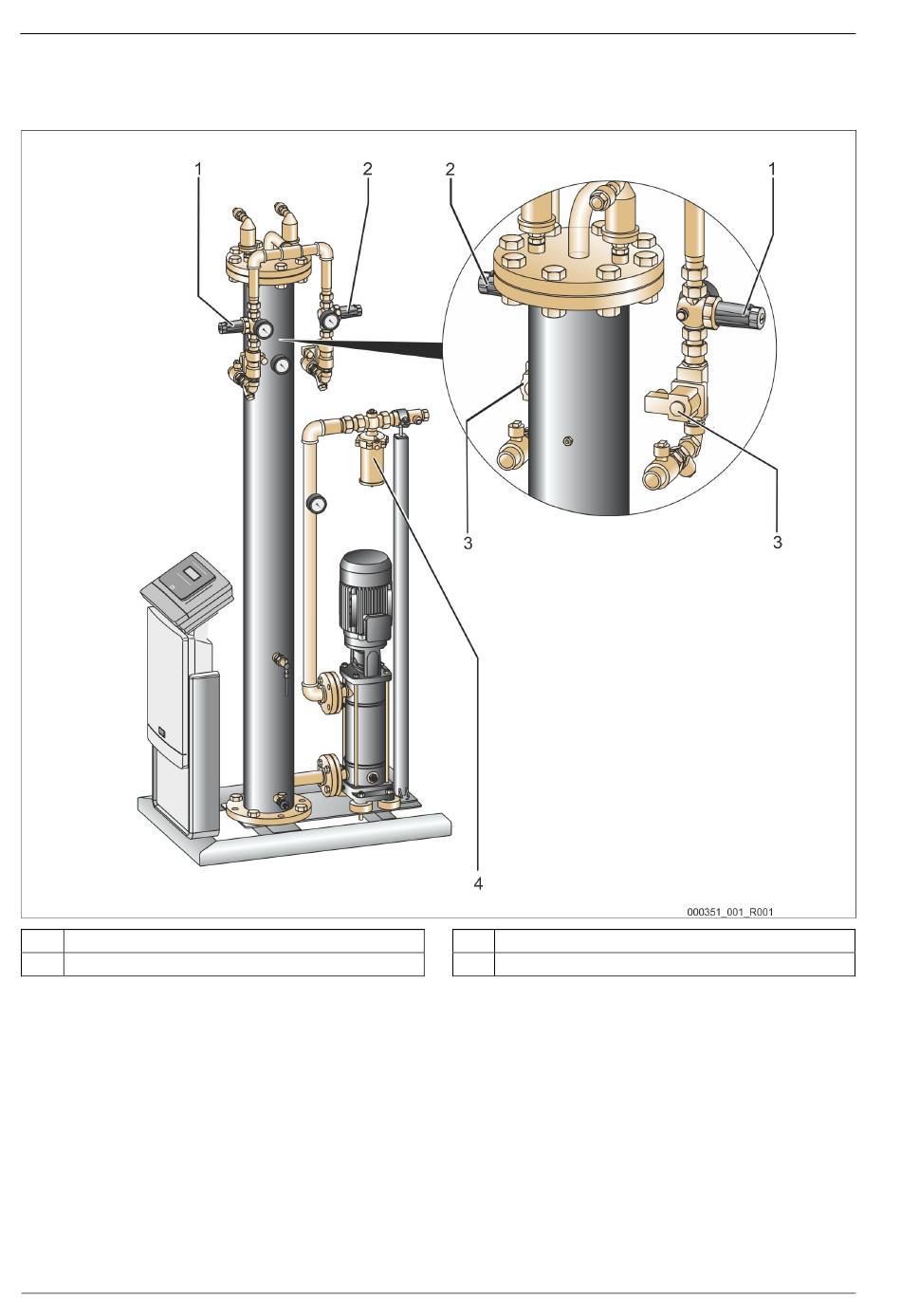

1
Druckminderventil in der Entgasungsleitung
2
Druckminderventil in der Nachspeiseleitung
Der hydraulische Abgleich wird einmalig über die manuelle Einstellung des Drucks an den mechanischen Stelleinrichtungen
durchgeführt.
An den folgenden mechanischen Stelleinrichtungen muss der Druck eingestellt werden:
Druckminderventile (1) und (2)
Überstömventil (4)
Achten Sie darauf, dass während des hydraulischen Abgleichs das Vakuumsprührohr mit Wasser gefüllt ist. Für die richtige Einstellung
der Druckminderventile (1) und (2) müssen die Magnetventile geöffnet sein. Während der Einstellung muss ein ausreichender
Volumenstrom über die Druckminderventile und das Überströmventil (4) fließen. Strömungsgeräusche in den Ventilen zeigen einen
Volumenstrom an. Der tatsächliche Druck ist an den entsprechenden Manometern abzulesen.
34 — Deutsch
Vakuum-Sprührohrentgasung — 06.07.2016 - Rev. B
3
Magnetventile
4
Überstömventil
